Начало работы с Tangl Value
Начало работы с Tangl Value
В этом руководстве будет описан краткий, но полный путь работы с сервисом Tangl value для комфортного его использования.
Чтобы приступить к работе, необходимо скачать и установить клиент Tangle value:
Также может потребоваться установка плагина к Autodesk Revit. Можно посмотреть, как с помощью плагина отправлять модели формата RVT на платформу:
Еще можно посмотреть, как отправлять модели на платформу, если нужна отправка модели не RVT, а IFC формата:
А также можно отправлять и файлы Excel. Они будут восприниматься, как модели без геометрии, но со свойствами объектов:
1. Запуск и просмотр модели
После скачивания и установки всех нужных плагинов и самого сервиса, необходимо найти ярлык на рабочем столе и запустить сервис Tangl value:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/shQv4eoUXNIpP9YtI16Tryt2.png)

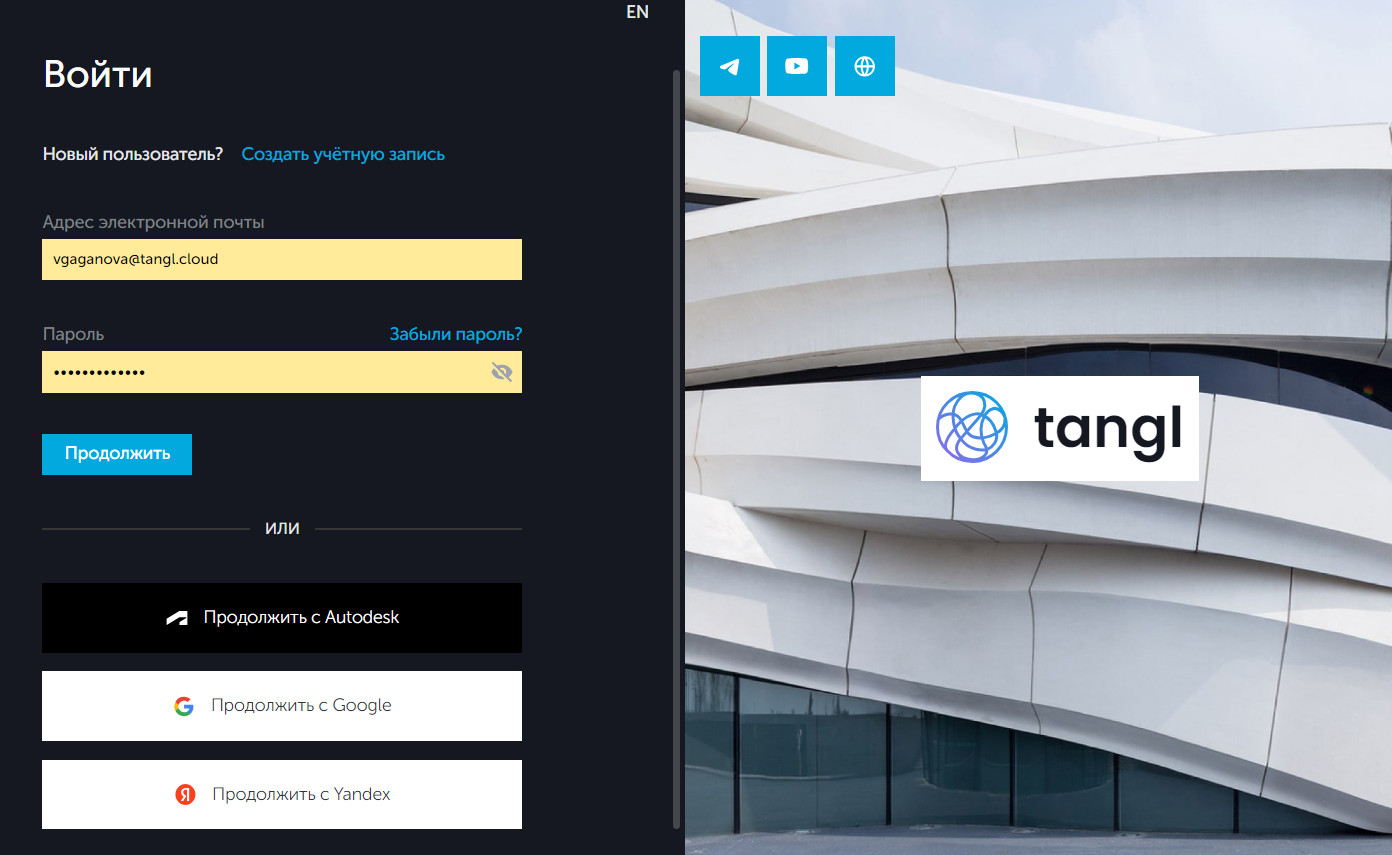

После запуска сервиса откроется страница авторизации в браузере. Туда нужно будет ввести данные своего аккаунта или зарегистрироваться:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/NdIHD-AvfeFKSyk28LCp9rqm.png)

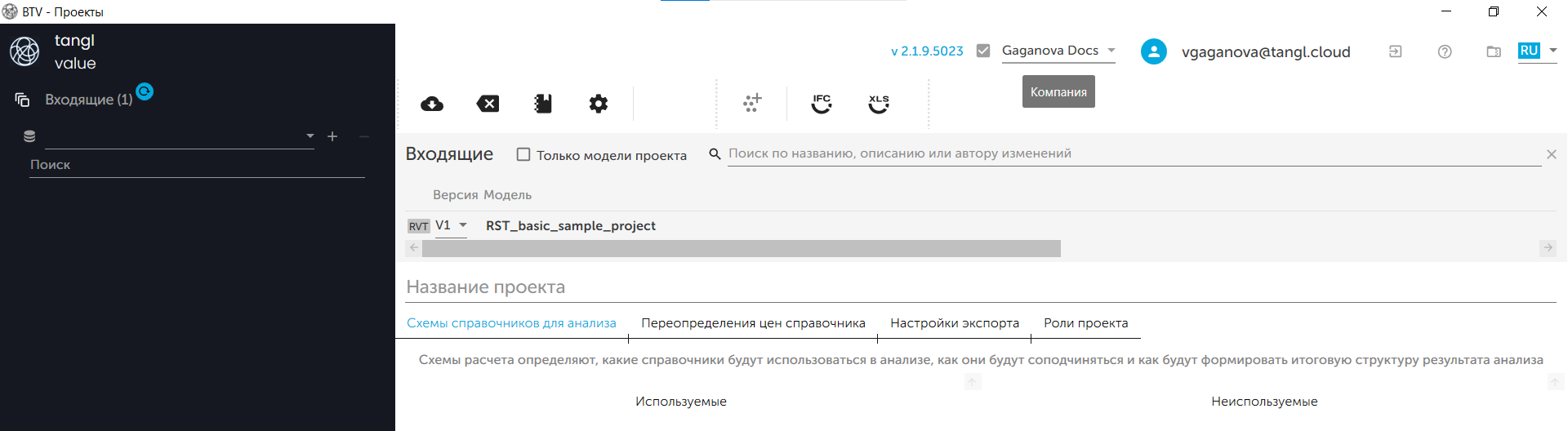

После запуска и авторизации в системе, откроется главное окно клиента, а также зона Входящие, в которой будут отображаться ранее загруженные модели.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/LzW8AMY62PMlgiZ1rL4943f9.png)
Рядом с надписью Входящие в скобках указано количество входящих моделей, а голубой круглый значок указывает на то, что на облаке появились новые входящие данные, если к тому моменту, когда модель была отправлена на облако, клиент уже был открыт.
Чтобы открыть модель, нужно нажать на строку с именем модели два раза или нажать на модель и затем на значок Открыть входящие данные:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/xl0KFU3X3T6B-fFB0OM91_U5.png)

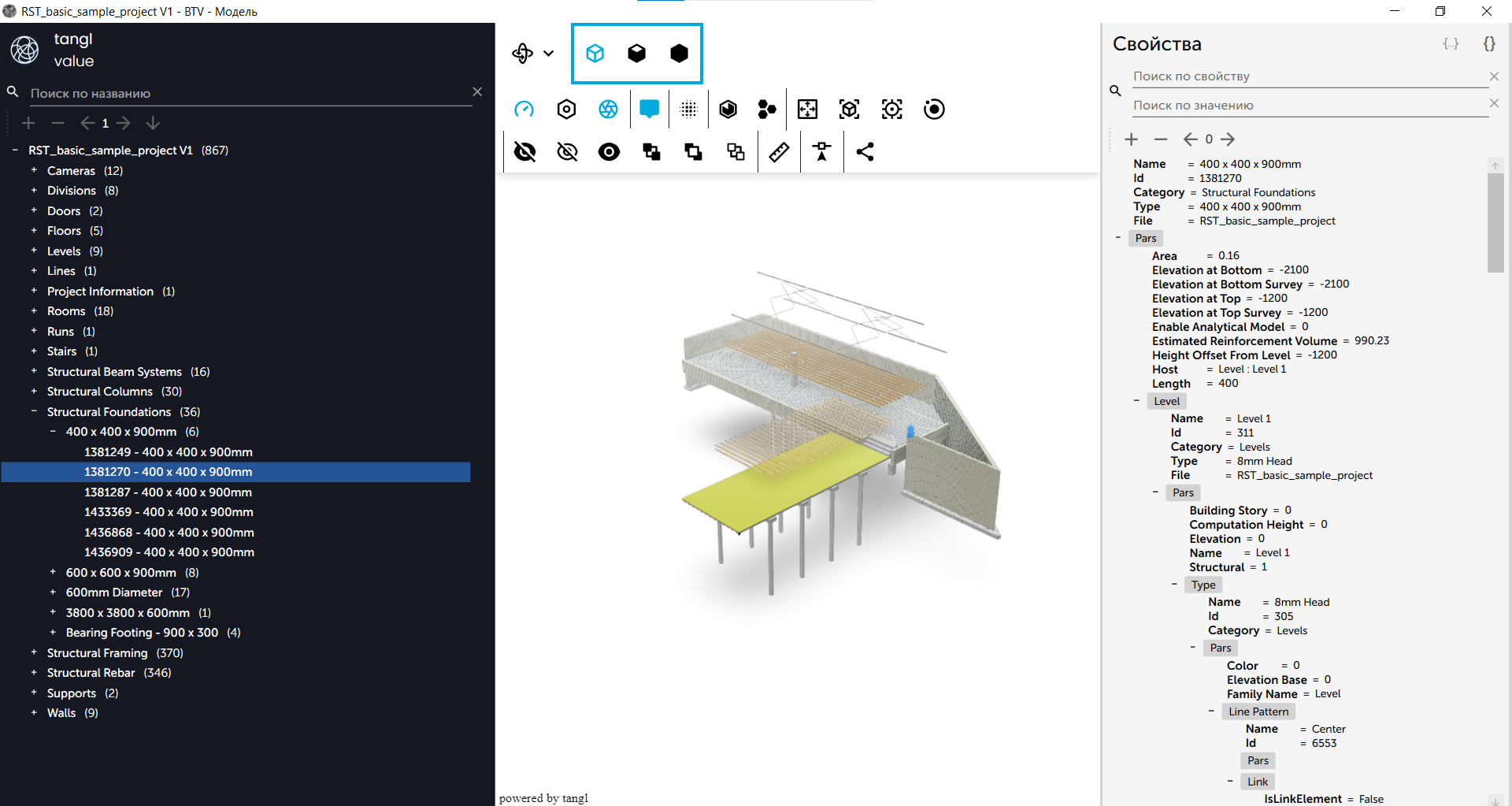

Откроется окно с вьювером, в котором есть структура модели, геометрия её элементов и свойства элементов.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ypj8xYg151yHw4dKI-xjRvAF.png)
Подробный разбор вьювера в статье Окно BTV - Модель.
Сейчас его можно закрыть.
2. Создание проекта
В каждой компании может быть создано множество проектов. У каждого проекта может быть своя структура папок, в которых хранятся результаты анализов моделей.

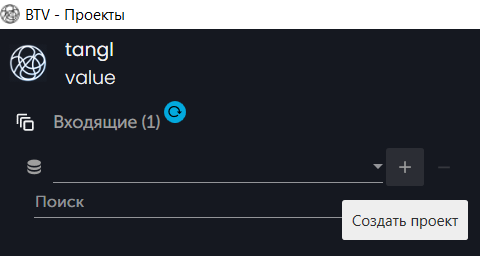

Чтобы создать свой проект, необходимо нажать на значок плюса рядом с пустой строкой:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/fR1saBMmP19tQY68urAmtZtO.png)
Откроется окно, в котором нужно ввести название проекта и нажать создать:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/KjrtvZg7ZGVjlSNYUaJSgxT4.png)

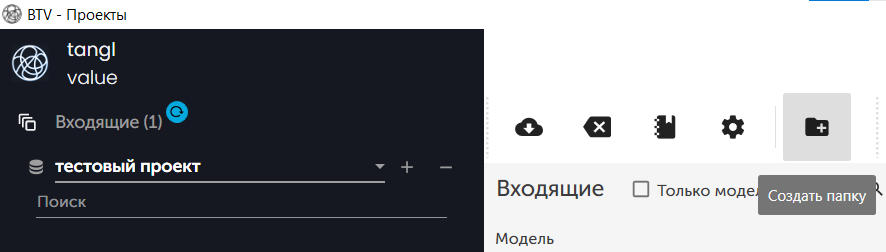

После создания проект станет активным и будет доступна кнопка для создания папок:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/G9N4zYlll_onn2wIW-aL05yh.png)

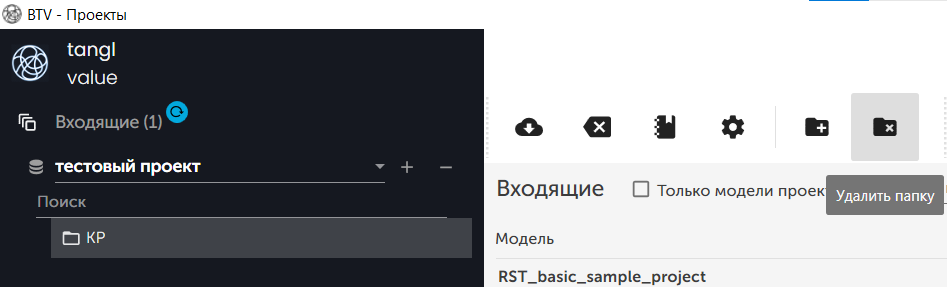

Теперь необходимо создать новую папку КР в корне проекта. Для этого нажать на значок с папкой и плюсом "создать папку", ввести имя и нажать создать. В папке будут храниться результаты анализа модели. После её выделения появится кнопка удаления папок.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/jd5RioJ6eTkbzSut4F1xZA36.png)
3. Создание справочника
Модель является для пользователя входящими данными. Процесс анализа обрабатывает их и представляет в виде исходящих данных, которые тоже необходимо определить. Исходящие данные - это различные справочники, классификаторы, ведомости и т.д.
3.1. Новый пустой справочник
Для примера нужно создать простой справочник. Для этого открыть окно работы со справочниками, нажав на значок "Редактор справочников"
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/tVvO_8EiJKuYXlEpB-kXux97.png)

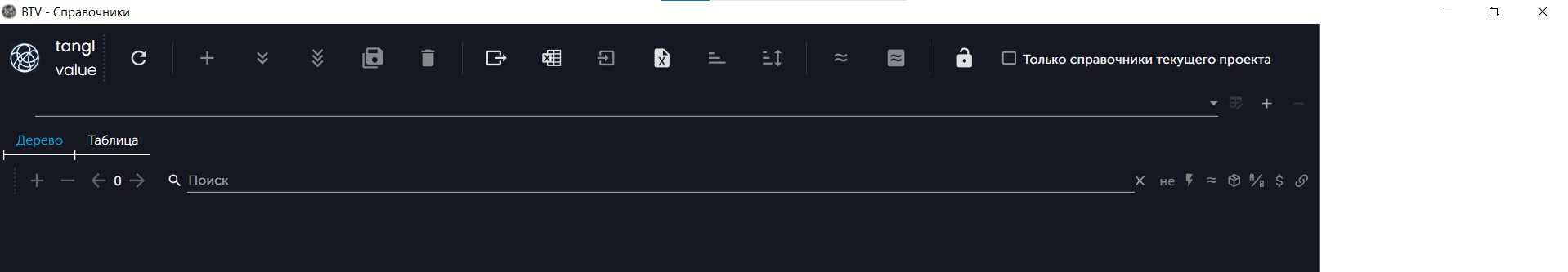

Откроется пустое окно, в котором пока нет ни одного справочника:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/FtnerhGR3BjTIrY5kjrfbL-v.png)

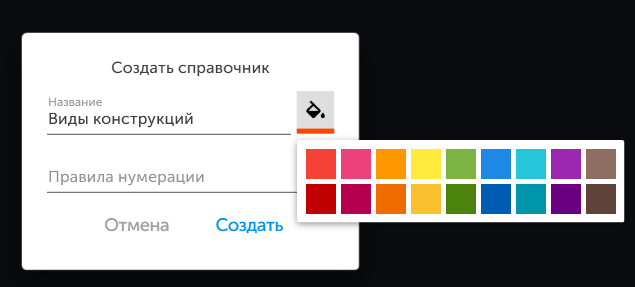

Чтобы создать справочник, нужно нажать на плюс в пустой строке (как при создании проекта ранее), ввести имя и нажать "создать". Также для справочников можно назначать цвета из палитры:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/9GwG_O88FrQNN96xEU-zy8fQ.png)

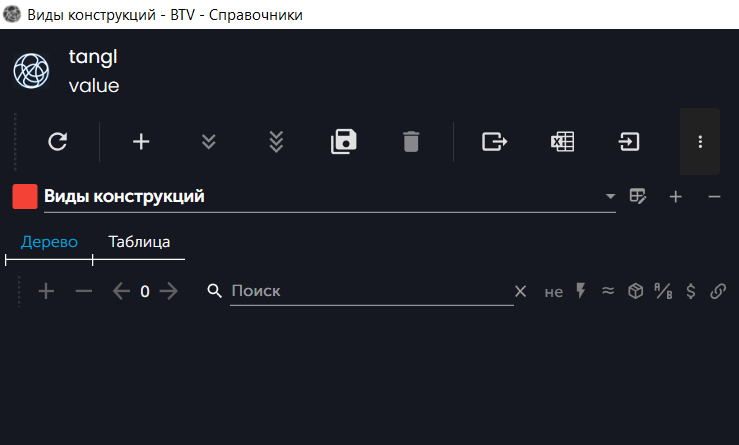

Новый пустой справочник станет активным.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/zT0qvjW6j9M3dJflwYiIC0rB.png)
Если справочник не появился, нажать кнопку Обновить справочники - значок со стрелкой в строке инструментов:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/X4wUJM7G-_dg_Xo3aVz8-boq.png)
3.2. Создание позиций вручную
- В справочниках много позиций, поэтому их не создают вручную, а импортируют. Например, из Excel.
- В справочниках есть группы родительских и дочерних позиций. Справочники представляют собой древовидную структуру.
- В Tangl нет различия между группами позиций и самими позициями, как во многих других системах. Каждая позиция может быть родителем для других позиций (иметь потомков).

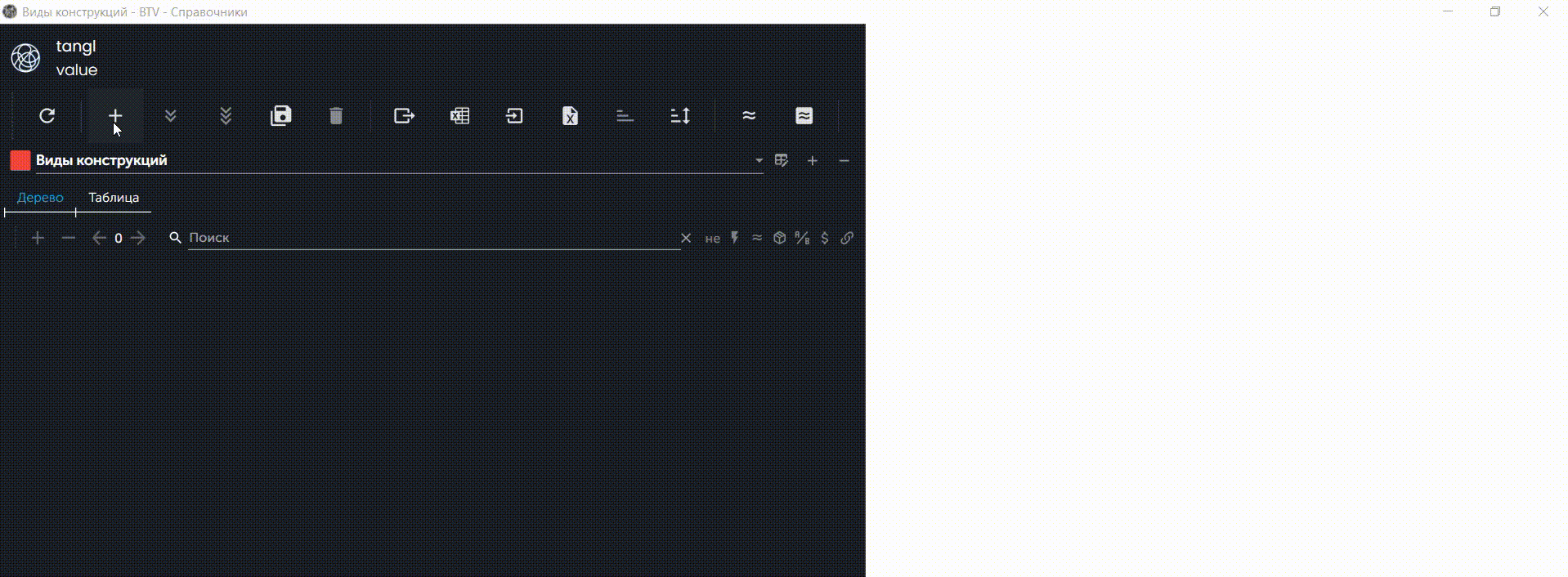

Чтобы создать первую корневую позицию, необходимо нажать на значок плюса в верхней панели инструментов, в открывшемся окне ввести имя и нажать "Создать":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/m4Hr_6fkhRwdkp5vJ1D6tSWv.gif)
Новая корневая позиция появится в справочнике и ей присвоится автоматический код. Её можно выделить. При этом в правой части окна появится Зона свойств выбранной позиции в Классификаторе.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/NYSozLEgD6_fGP8HxbQo3c3O.png)
Теперь можно создать несколько дочерних позиций внутри корневой таким же образом, при создании указав, что это дочерняя позиция. В примере это будут сваи, стены и перекрытия:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/0bwUfS6szFW2N9ZfjFencNU6.png)

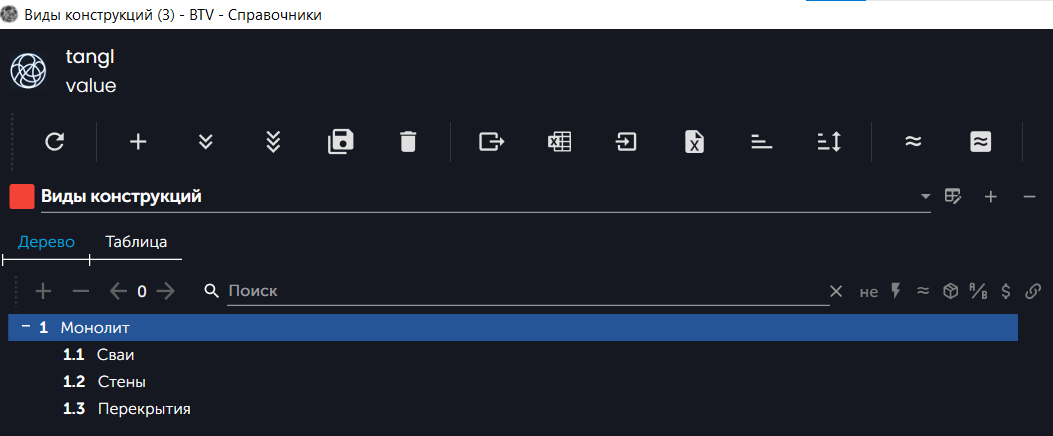

После создания позиций справочник будет выглядеть так:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ZTStb2fFOoZM4BO4B8M_uBwR.png)

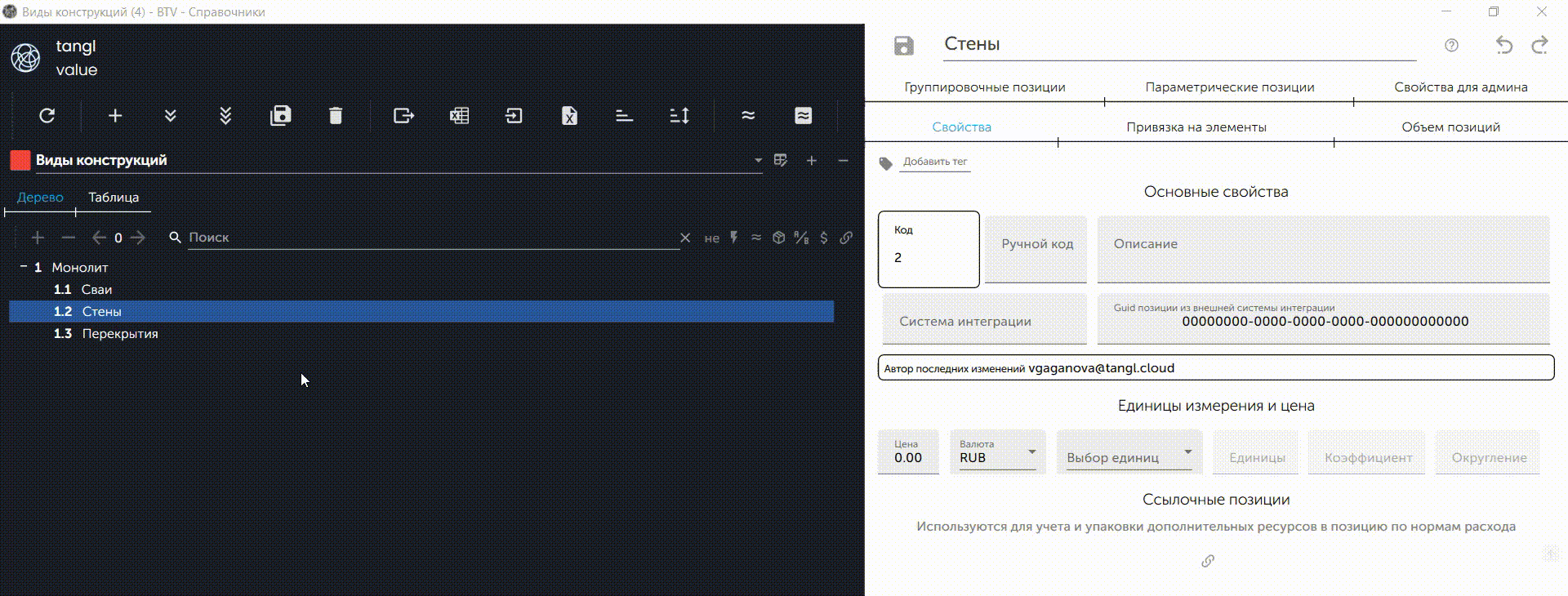

Для каждой позиции можно настроить её стоимость в валюте. Для этого необходимо нажать на позицию и во вкладке свойств указать цену и валюту, затем нажать на значок дискеты, чтобы сохранить:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/hhYHsKVOuZchu9DaWrzHev0W.gif)

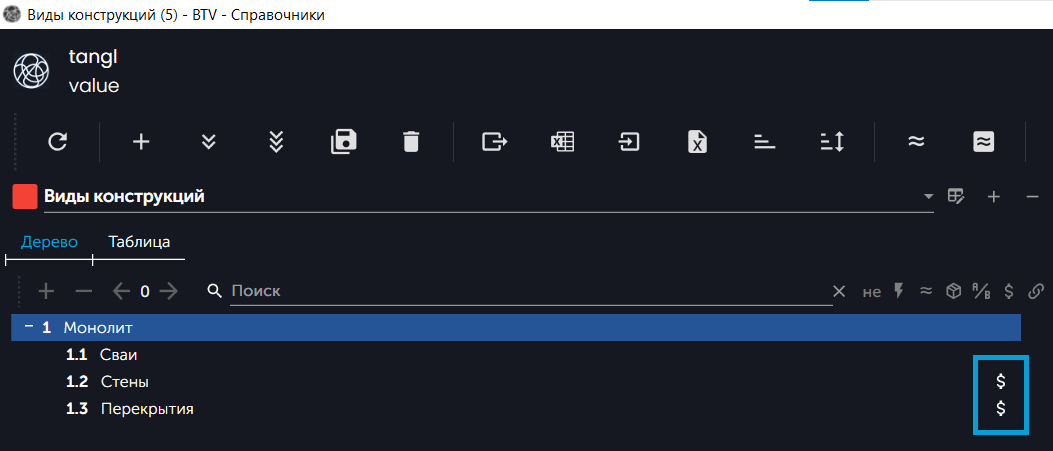

После изменения позиций появится знак, указывающий на то, что у этих позиций есть стоимость:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/1_AIxLwQ-gPld_z_MOVs_4up.png)
4. Создание схемы расчета
В компании используются справочники в вариациях, которые применяются для разных проектов.
Механизм схем расчёта создаёт один раз набор и соподчиненность используемых справочников. Они могут использоваться в разных проектах. Механизм настраивается в глобальных настройках компании.
Открыть окно Глобальные настройки, нажав на значок шестеренки в панели инструментов:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/qbjAlXp73-v7fLbaqVRmypb2.png)

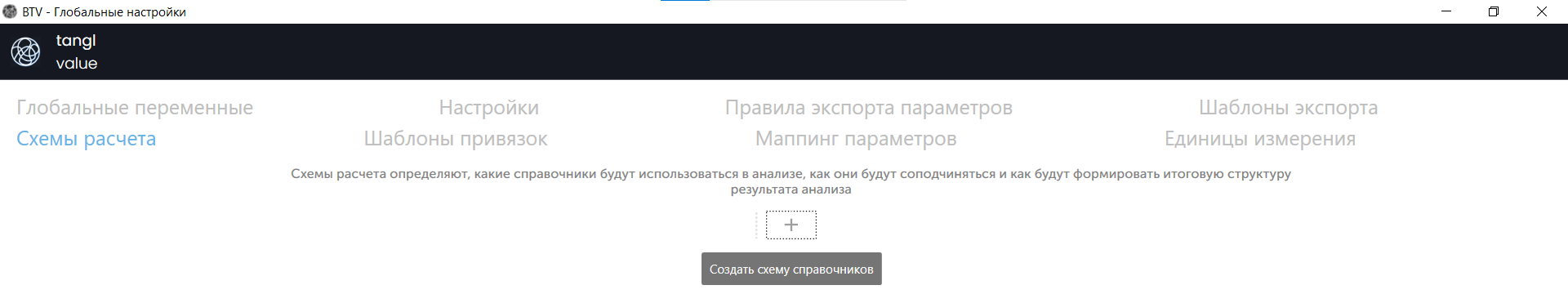

Первая вкладка настроек управляет схемами расчета.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/eGmxwFM8GDhUIQwh6xUQ78vZ.png)
Для создания нажать на плюс с надписью "Создать схему справочников", ввести имя схемы и подтвердить, нажав "Создать":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/z2DxWUAYOaAUZhh-rcpkIVVY.png)

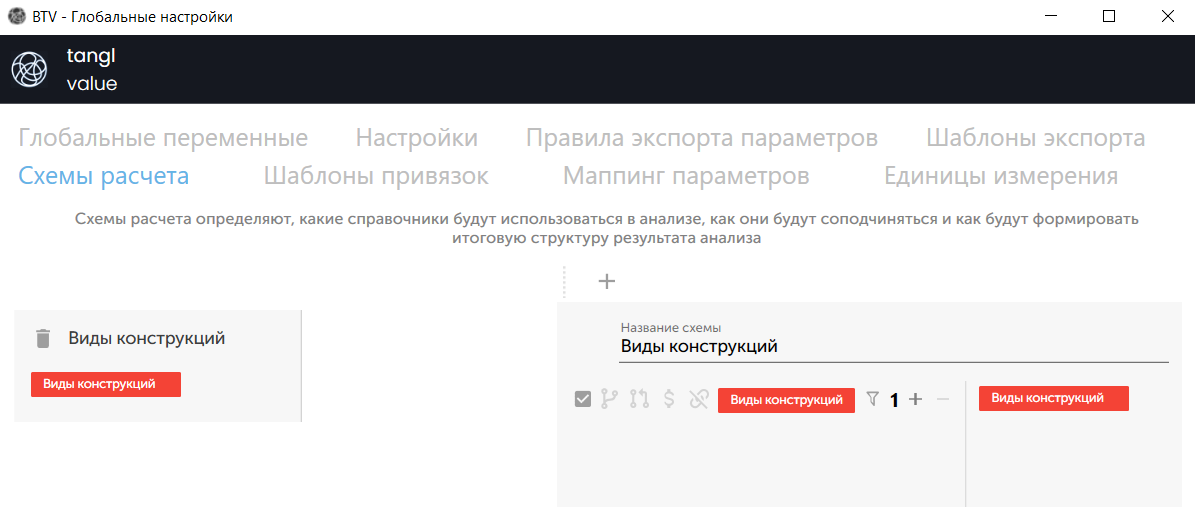

Затем нужно выделить созданную схему и включить в ней использование единственного справочника:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/k7AtqCDFMrS2k7wqA_1Wg89q.png)

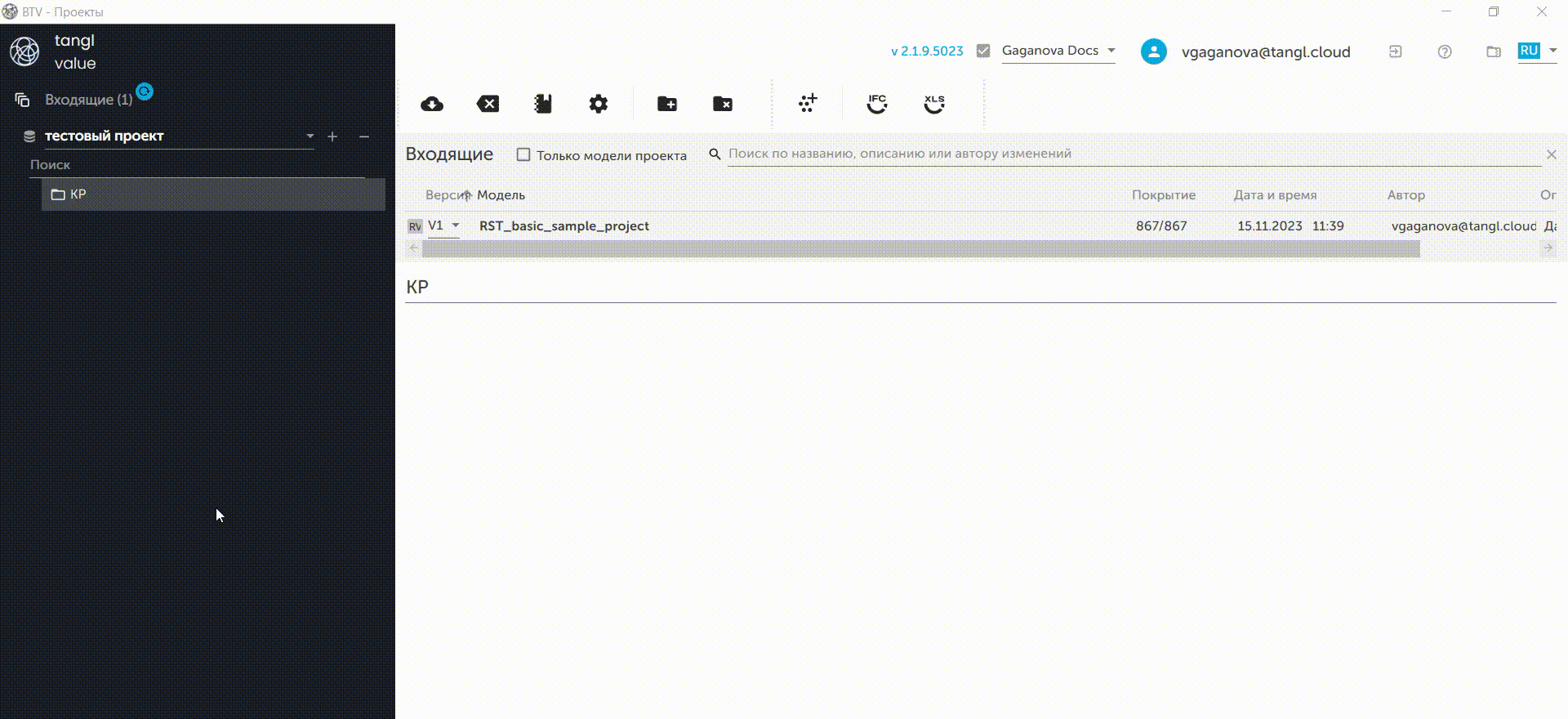

Эту схему можно активировать для проекта в главном окне клиента:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/A7BqFOhH-5Hpa6jwPncvVwQe.gif)
Теперь при выполнении анализов входящих данных будет использоваться созданный справочник.
5. Создание единицы измерения

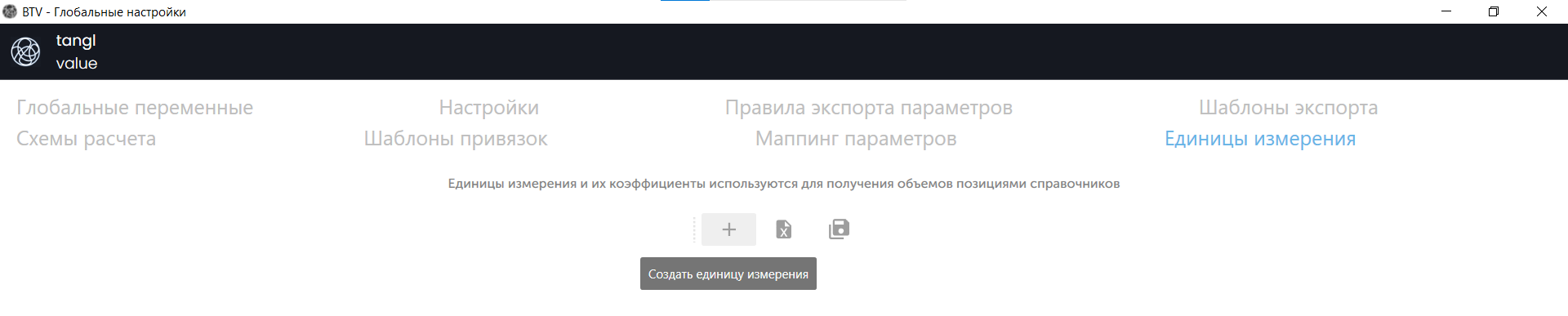

В этом разделе можно создавать единицы измерения. Их используют позиции справочников.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/NmV6VvvSP_pFQ-W0KLJ_VyLa.png)

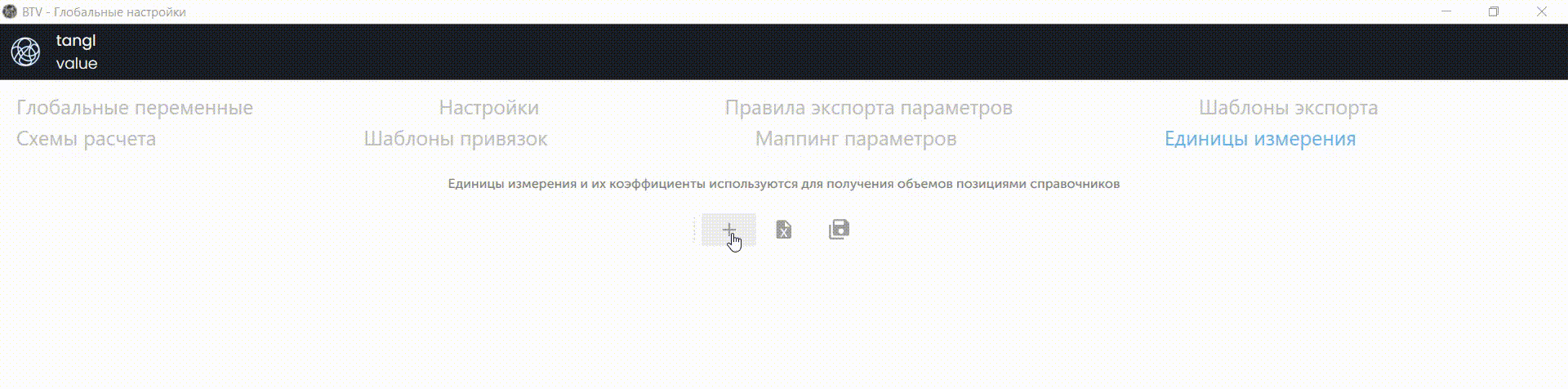

Для того чтобы создать единицу измерения, нужно нажать на +
. После нажатия создается единица измерения, которую можно отредактировать.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ISrB73tY9t4CESQtIVdJ8kSi.gif)
После создания единиц измерения можно использовать их в окне Справочники.
Добавление единицы измерения для позиции Стены:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/o_yyVMAdugn8VhkKle945gPK.gif)
6. Формирование привязки
Привязки нужны для поиска позициями подходящих им элементов и извлечения необходимых свойств.
Привязки можно создавать в окне Модель и окне Справочники.
В окне Модель можно создать привязку и сразу протестировать её на модели.
6.1. Формирование привязки в окне модель

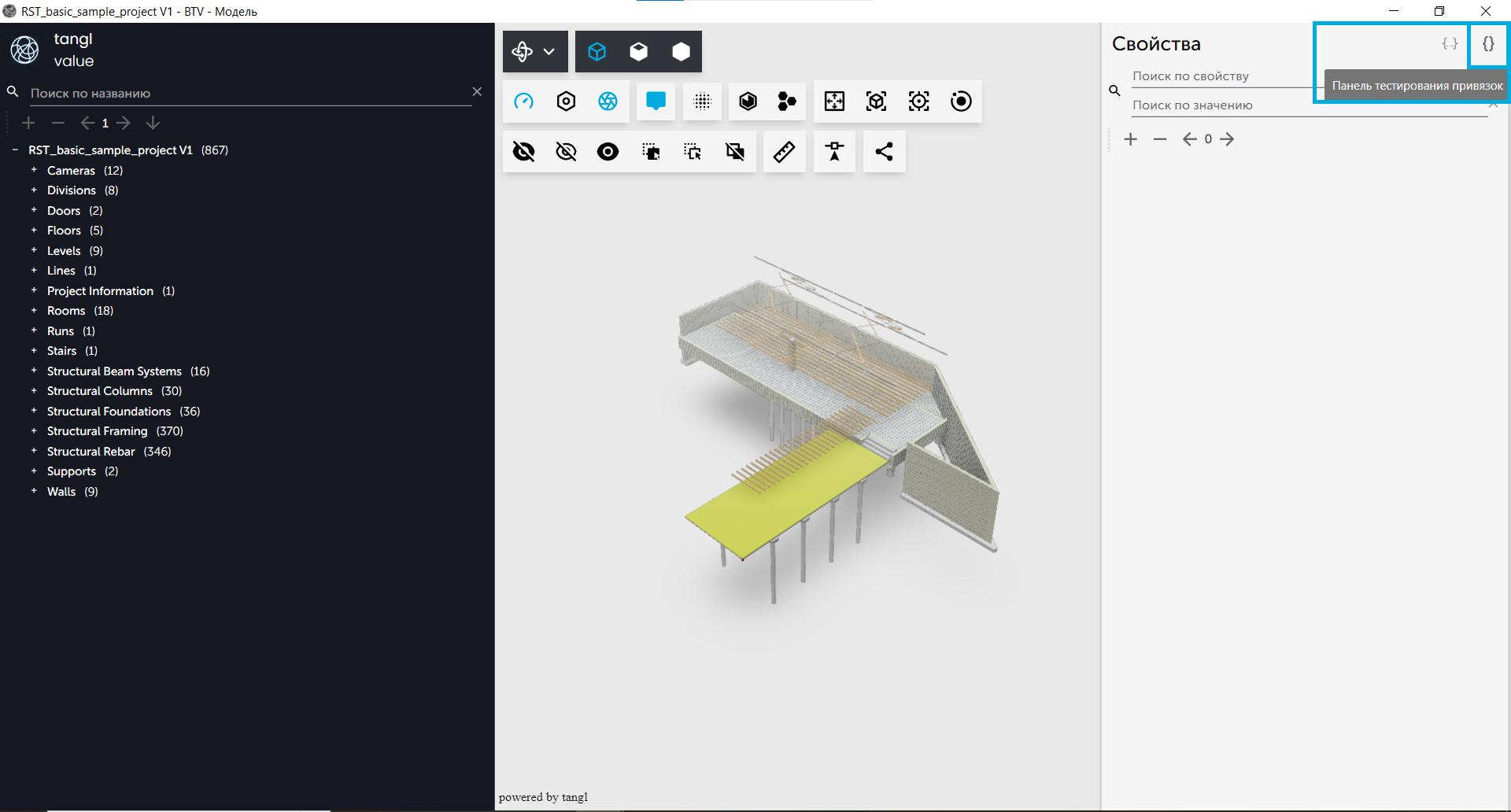

Открыть модель, нажать на значок с двумя фигурными скобками и надписью "Панель тестирования привязок":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ZI-ciW-i2Sz-a39KuVXVfWoc.png)

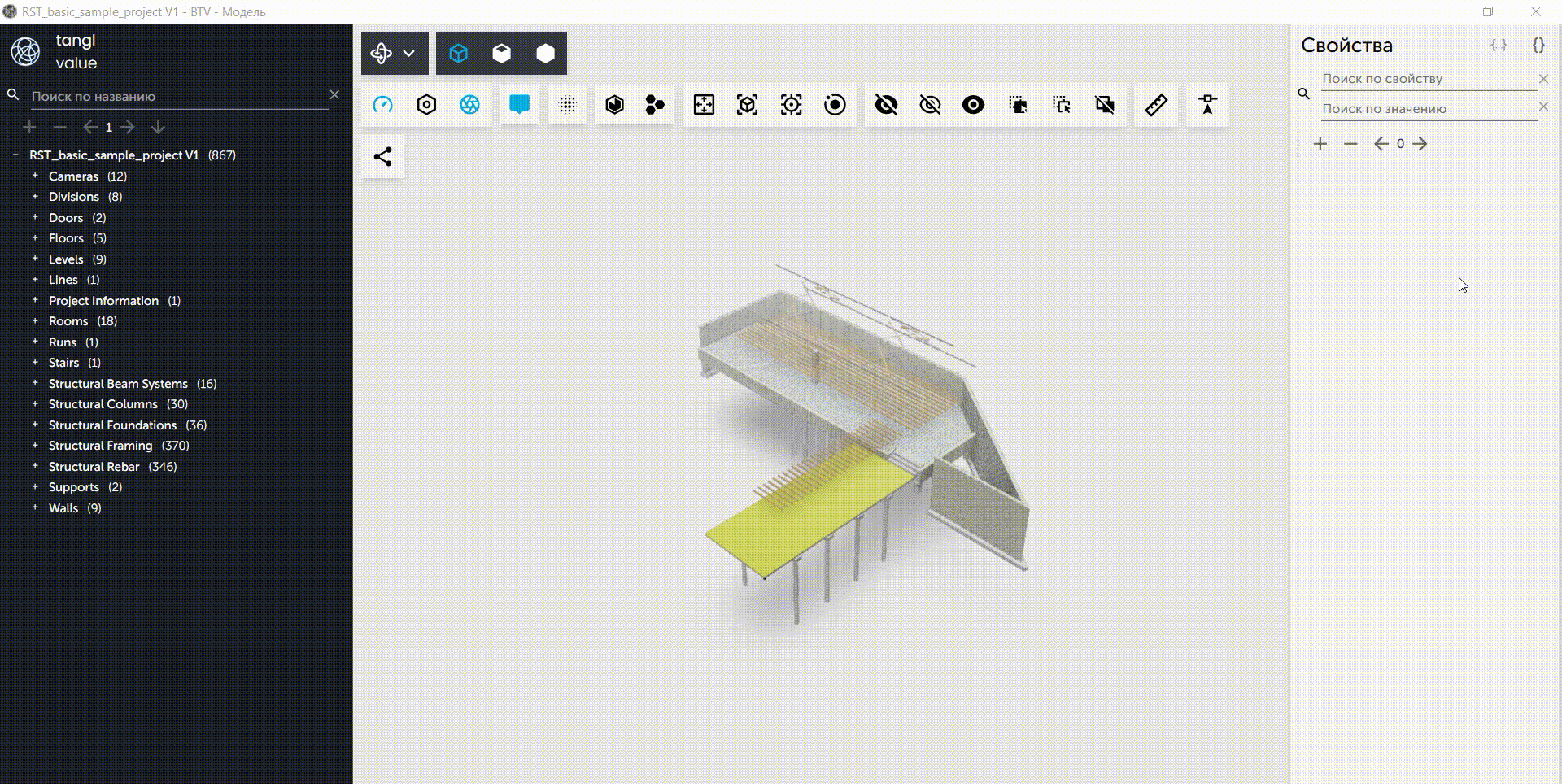

Откроется панель работы с привязками. Ширину панелей внутри окна с моделью можно регулировать с помощью стрелок:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/KWebnxOha3CalgXFcIMnydYH.gif)

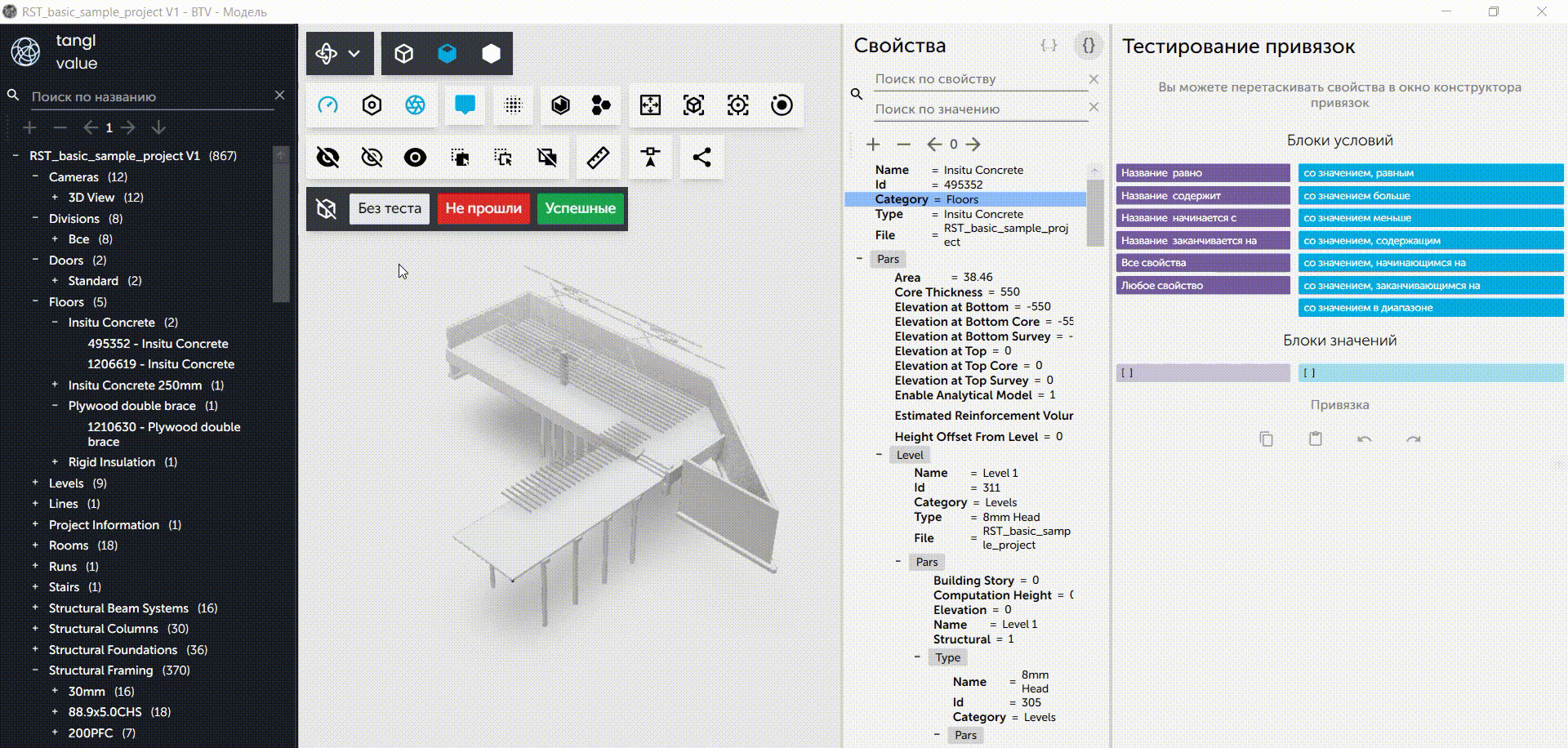

Для примера будет создана простая привязка, которая будет находить все поля со значением Floors. Можно создать привязку, перетащив нужное свойство из панели свойств в панель работы с привязками, привязка создастся автоматически, и нажать на "Тестировать выделенное":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/8EO_g8OUIcCxl9Ag9IopKdWo.gif)
Программа автоматически проанализирует все элементы модели и покажет с помощью разных цветов, какой элемент соответствует привязке, а какой нет. Вьювер при этом перейдёт в режим тестов. Привязку можно скопировать, нажав на значок копирования над привязкой:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/yFHZjoMbqi98bGWZRDOiPzUG.png)
Можно обрабатывать не всю модель сразу, а только какую-то выделенную часть.
Также можно создать привязку, перетаскивая пустые блоки условий или значений и вписывать значения самостоятельно.

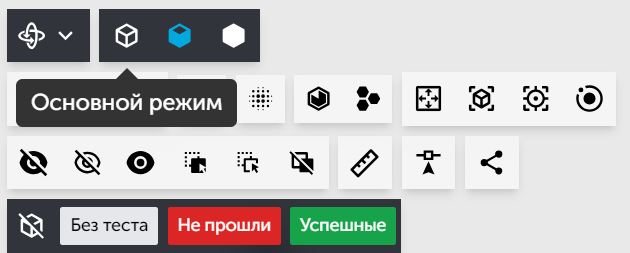

Для выхода из режима тестов нужно нажать на значок кубика, у которого видны только грани - это основной режим:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/m3suvNHMcNNh8YkPGh9Fx3OL.png)
6.2. Формирование привязки в окне Справочники

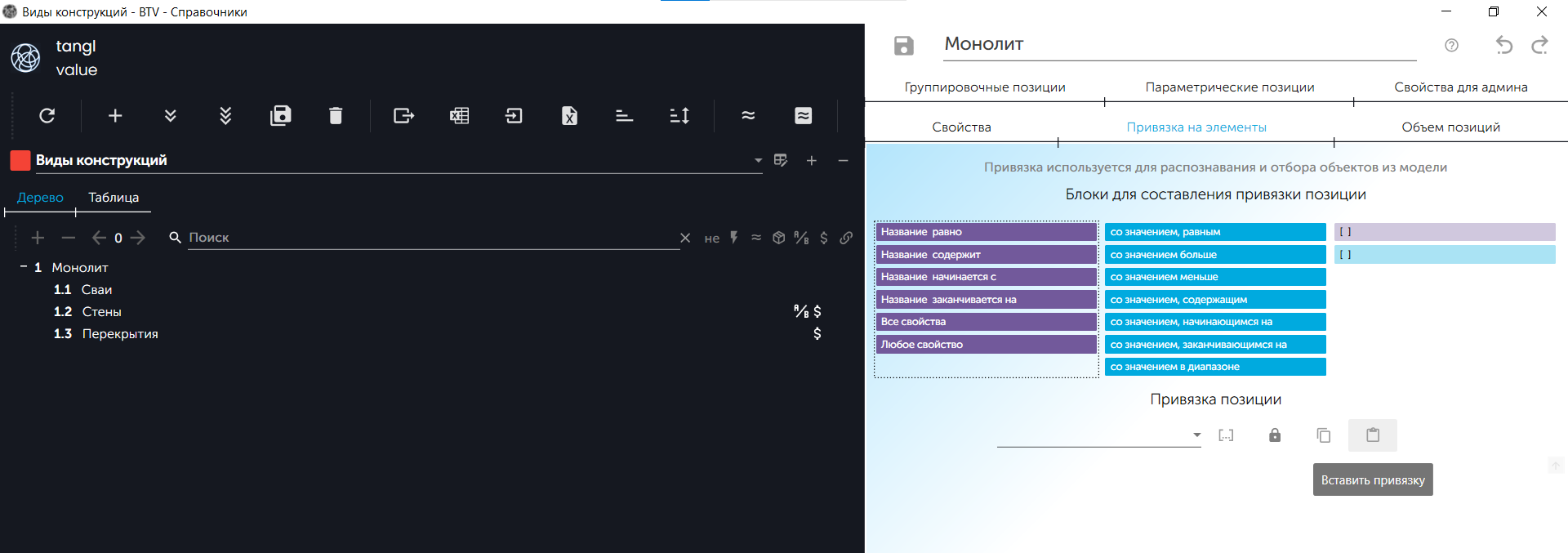

Для создания привязки в окне справочники необходимо перейти в окно справочников, нажав на панели инструментов значок с надписью "Редактор справочников". В новом окне перейти на вкладку "Привязка на элементы". Привязки в этом окне создаются точно также, как и в окне Модель. Можно вставить скопированную привязку из окна модель, выбрав позицию, в которую необходимо вставить привязку и нажать на значок вставки:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/zU7wHa2dzTzMw1wo0zQd0aJt.png)
Привязка скопирована в окно Справочники. Теперь можно создать привязки для каждой позиции путем копирования или создания с помощью перетаскивания блоков условий или значений.

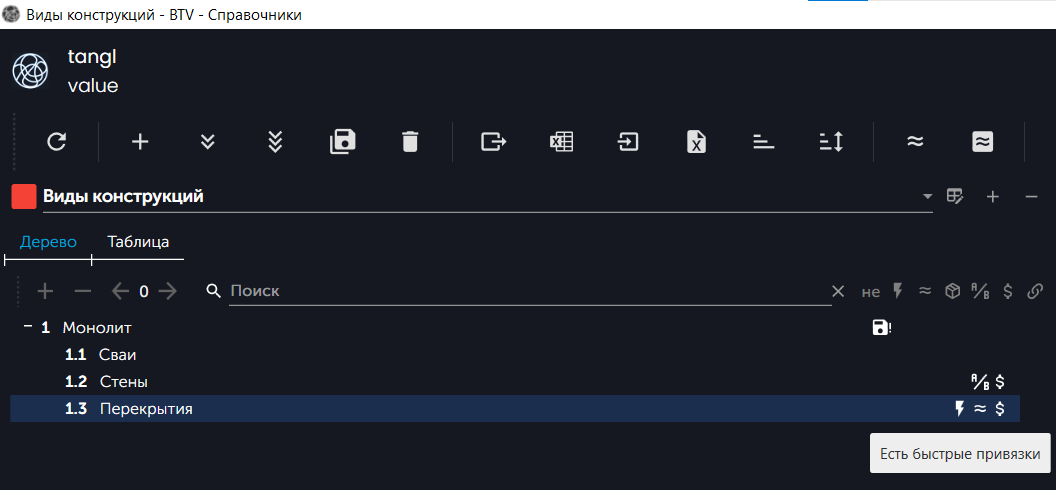

После нажатия кнопки Сохранить несохраненные позиции, возле позиций появятся значки молний, указывающие на то, что у позиции есть привязка:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ypNWxJTYdAEr5lQlvWjUAuf9.png)
7. Краткий пример формулы для позиции
Редактор формул используется в разных местах платформы и позволяет создавать вычисляемые выражения с помощью переменных и функций.
Чтобы попасть в окно редактора формул, необходимо на панели инструментов нажать на значок редактора справочников:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/yt5j0gBK1NT4_qiG2vxk1pbO.png)
Затем выбрать вкладку "Объем позиций":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/gqlVjIV4t3-PjlUDDrAGFZ78.png)
В части с привязками создать правила поиска параметра, перетащив блоки условий и значений в рабочую область. По бокам от привязки появятся поля "Название переменной" и "Значение для тестирования", их нужно заполнить:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ns4ijk31R8lEE5-9mo4cncAC.gif)
Примечание: названия переменных должны указываться на латинице.
После заполнения полей перейти к редактору формул:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/evLL1VY7F5X_Kn5-qubrPe33.png)

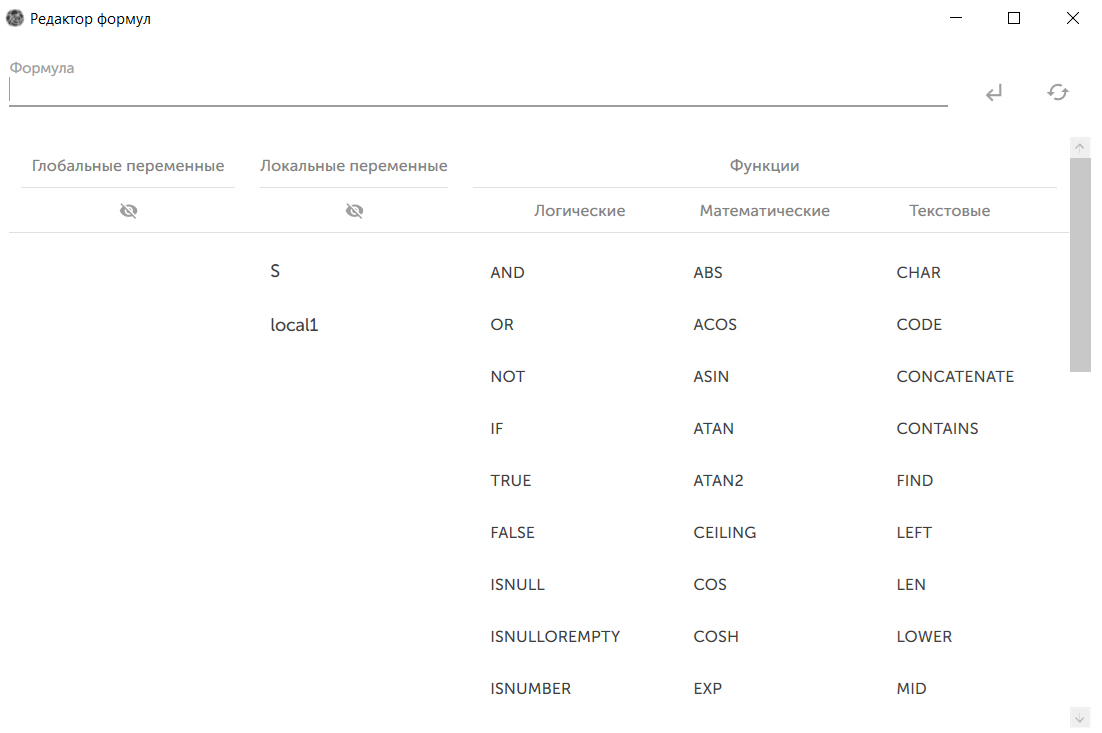

Откроется окно, в котором можно увидеть поле "Формула", а также таблицу с типами переменных и функциями:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/1OOAIQDjBxydTAZEnNEjs7g9.png)
7.1. Проверка и применение формулы
Чтобы проверить как работает формула, необходимо ввести её в поле "Формула" в редакторе и нажать "Проверить формулу":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/5JobWpLiFh3QUijNnG6XRuYh.gif)
После проверки формулу можно применить, нажав на значок рядом с проверкой или Enter на клавиатуре. Формула сохранится и будет отображена в поле "Формула" на вкладке "Объем позиций":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/3w1KZfBk5Dj3dPtTSCg0HYVw.png)
8. Запуск анализа

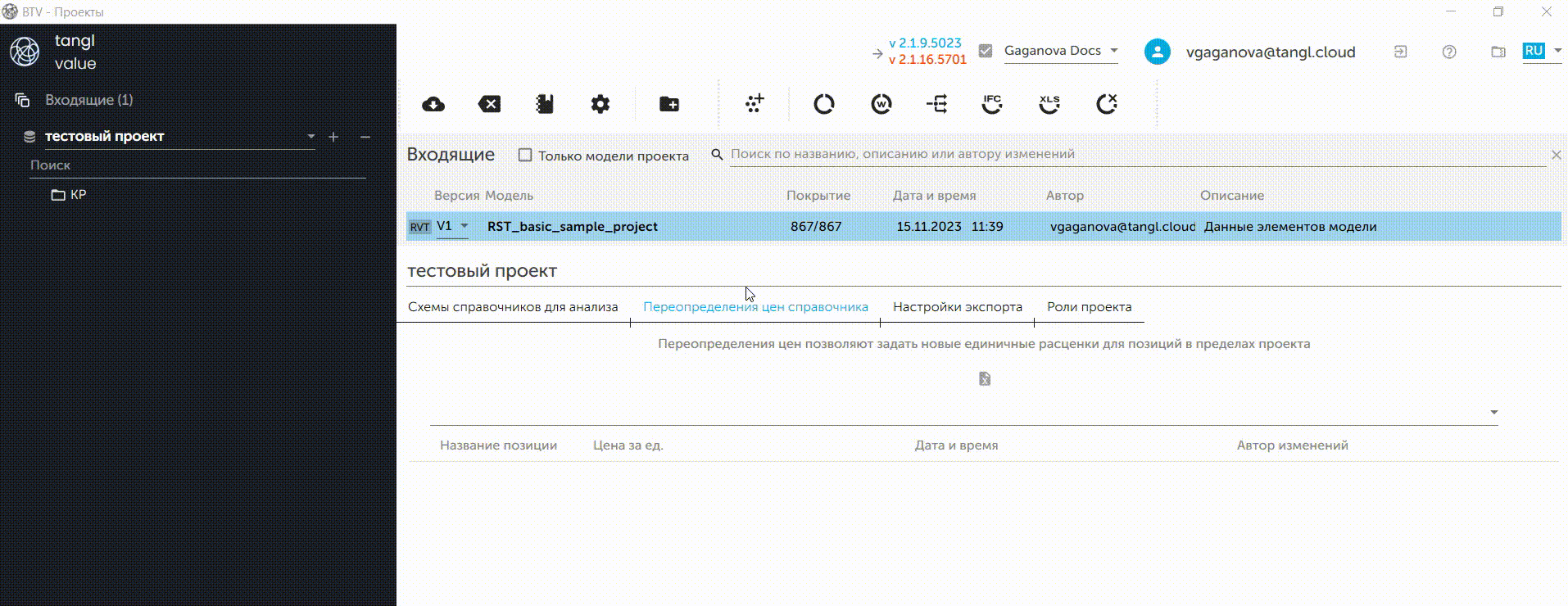

Для того, чтобы сделать анализ модели из входящих данных, необходимо перетащить модель из зоны Входящие в нужную папку в проекте.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/QiIY3PeObQ5YwdfQ-XgqRXrd.gif)
После этого в папке появится модель. При выделении модели в правой части окна появятся версии её результатов анализов. В списке будут показываться как завершенные результаты, так и те, что находятся в процессе выполнения.
После завершения анализа появится стоимость модели.
9. Экспорт результата в Excel
Все данные анализа модели можно экспортировать из Tangl в виде файла в формате Excel.

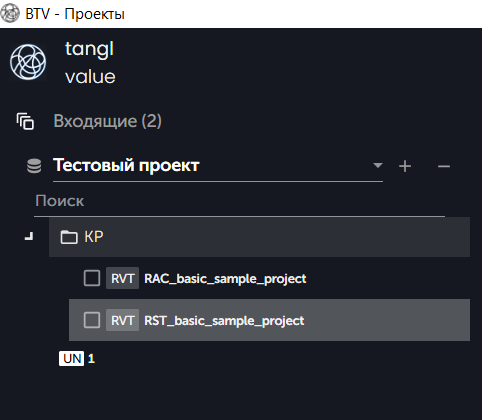

В боковой панели выбрать модель:
![Выбор модели](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/Oe_UP-fd_Ty4AoNjhsKRUIIC.png)

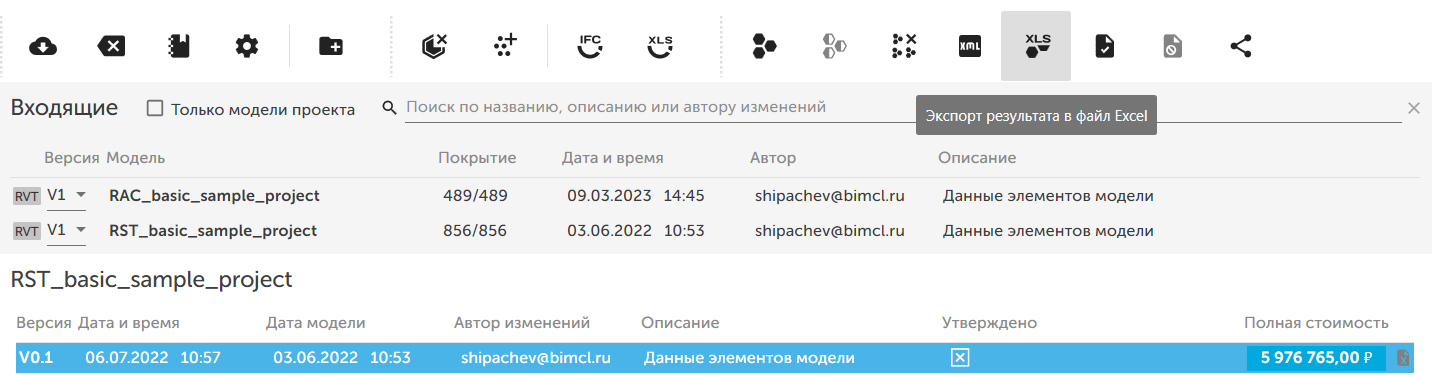

В основной части окна выбрать результат анализа модели и нажать на "Экспорт результата в файл excel" на верхней панели инструментов.
![Экспорт результата](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/U6E3dH09JSXgYaVXRt1SyWoA.png)

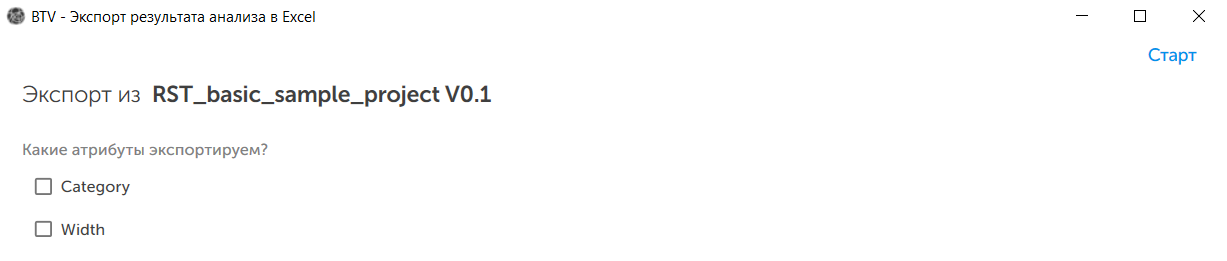

Откроется окно BTV – Экспорт результата анализа в Excel. В окне настроить экспорт атрибутов. После настройки нажать кнопку Старт:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/DTpr-OevaKd_PEtIgs4bShJV.png)
Будет происходить подготовка данных анализа:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/2hijO1nyI83ONYf1dYNiwUpH.png)

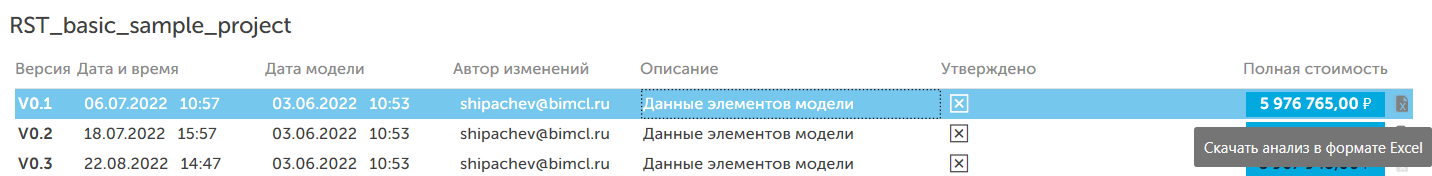

После того как данные результата анализа подготовятся, станет активен значок сбоку строки с файлом. При нажатии будет предложен путь для скачивания файла на устройство.
![Скачать анализ](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/dluviETdOj3Zf5MfkajsaHNt.png)
После нажатия на кнопку, откроется окно сохранения справочника, в котором нужно выбрать место сохранения справочника. Имя справочника можно поменять (по умолчанию имя файла задается такое же, как и название модели).
![Сохранение файла](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/V5kjgVV0qUMLRqq-srxUptQk.png)
Подробнее про экспорт и настройки экспорта можно посмотреть здесь.
