Экспорт результата анализа в Excel

Около 2 мин

Экспорт результата анализа в Excel

Все данные анализа модели можно экспортировать из Tangl в виде файла в формате Excel.

Формирование excel-отчета происходит автоматически после завершения анализа по текущим настройкам экспорта в проекте. Значок для скачивания файла станет активным сразу после завершения подготовки анализа.

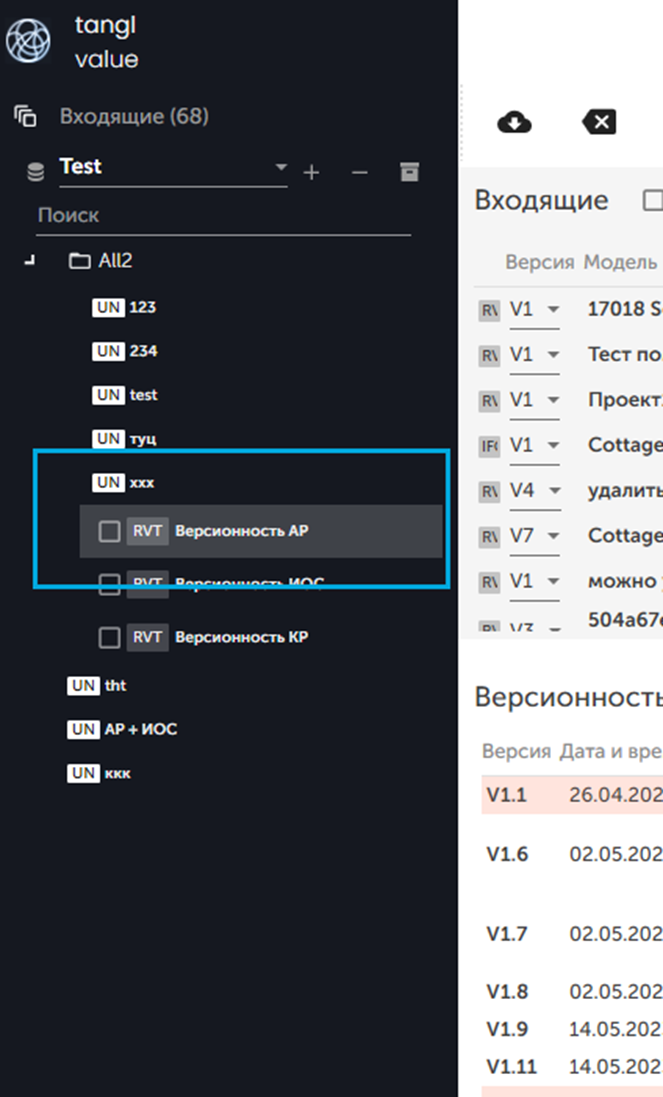

Если необходимо изменить настройки экспорта и пересоздать результат анализа, то в боковой панели сначала выбрать модель в папке проекта:

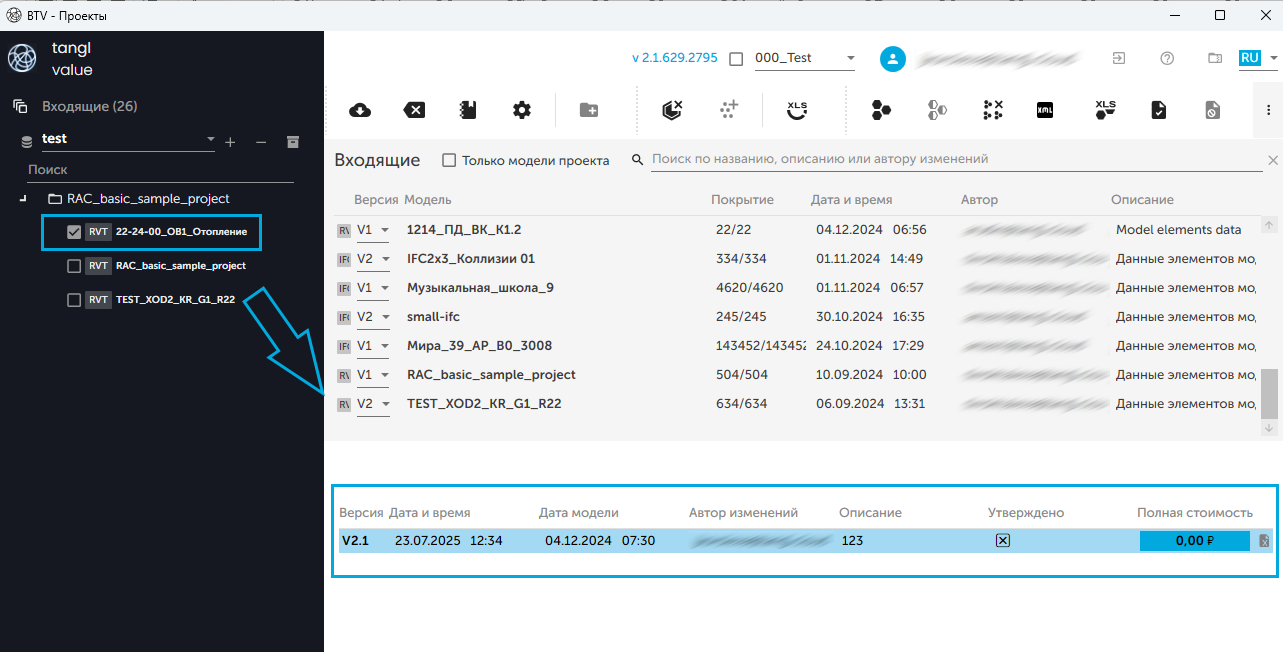

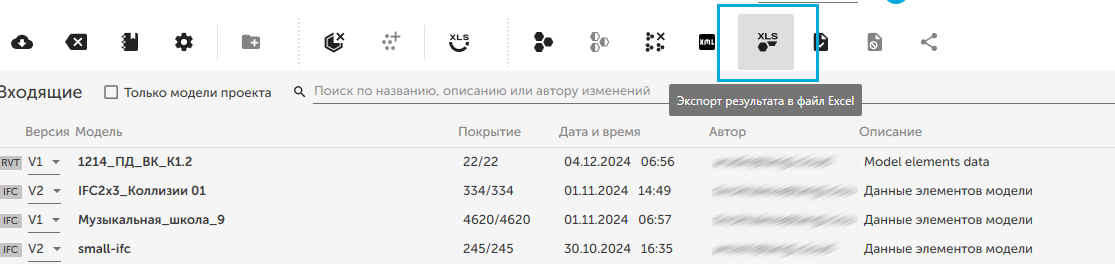

В основной части окна выбрать результат анализа модели и нажать на "Экспорт результата в файл excel" на верхней панели инструментов.

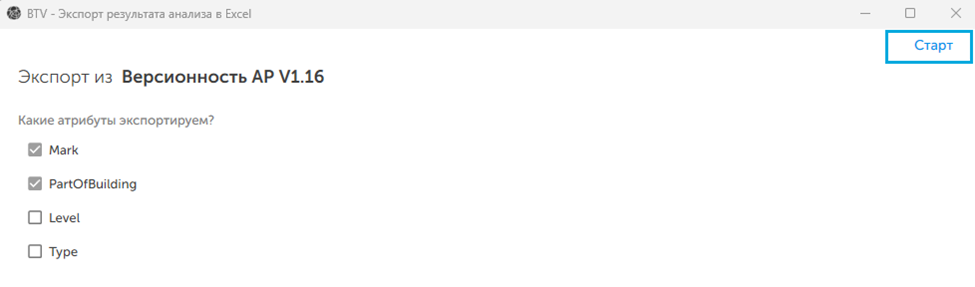

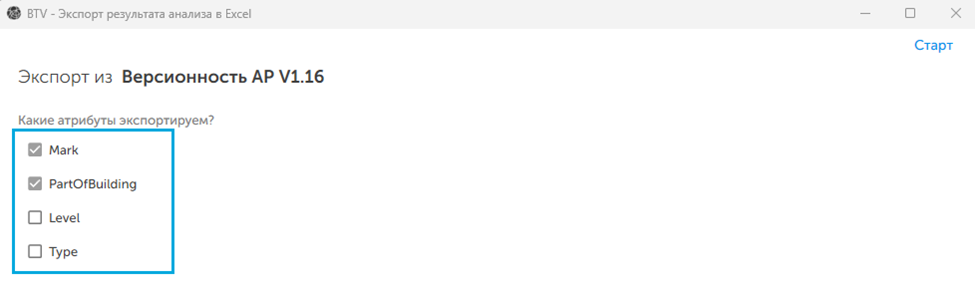

Откроется окно BTV – Экспорт результата анализа в Excel. В окне настроить экспорт атрибутов. После настройки нажать кнопку Старт:

Будет происходить подготовка данных анализа:

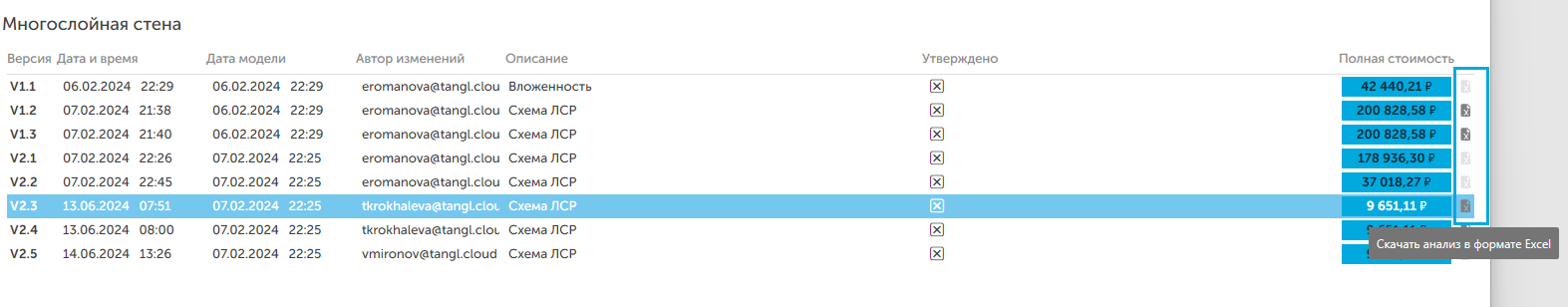

После того как данные результата анализа подготовятся, станет активен значок сбоку строки с файлом. При нажатии будет предложен путь для скачивания файла на устройство.

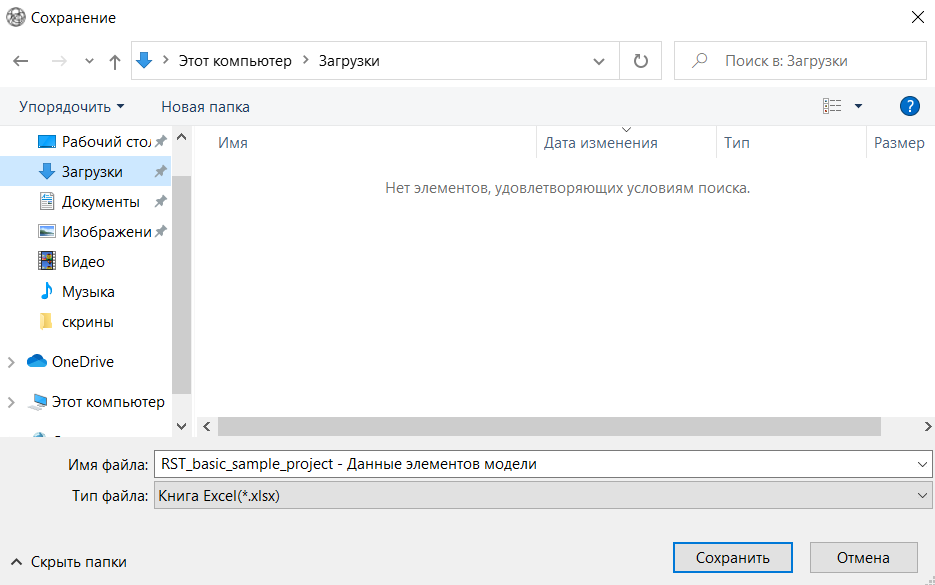

После нажатия на кнопку, откроется окно сохранения справочника, в котором нужно выбрать место сохранения справочника. Имя справочника можно поменять (по умолчанию имя файла задается такое же, как и название модели).

Настройки экспорта результатов анализа

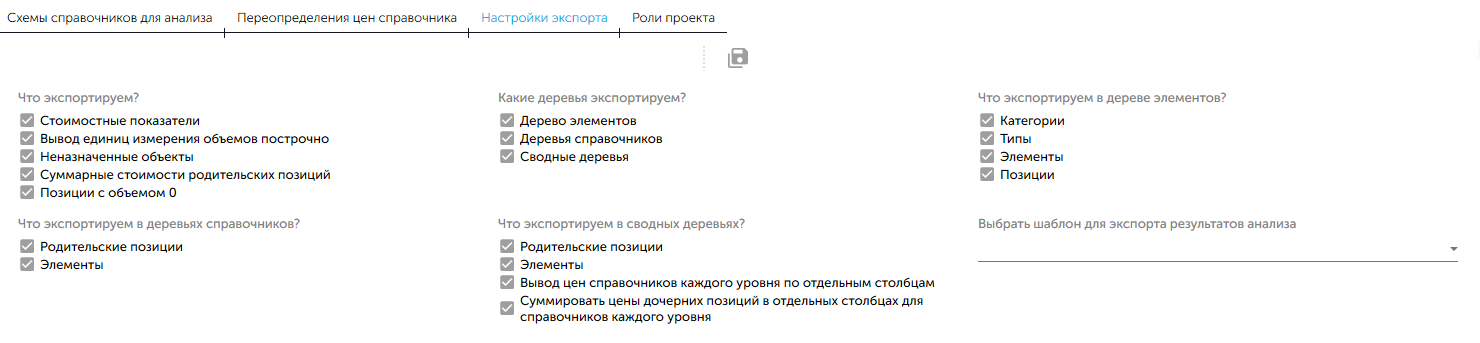

Настройки экспорта можно изменить на вкладке Настройки экспорта в окне BTV - Проекты.

Блок Что экспортируем?

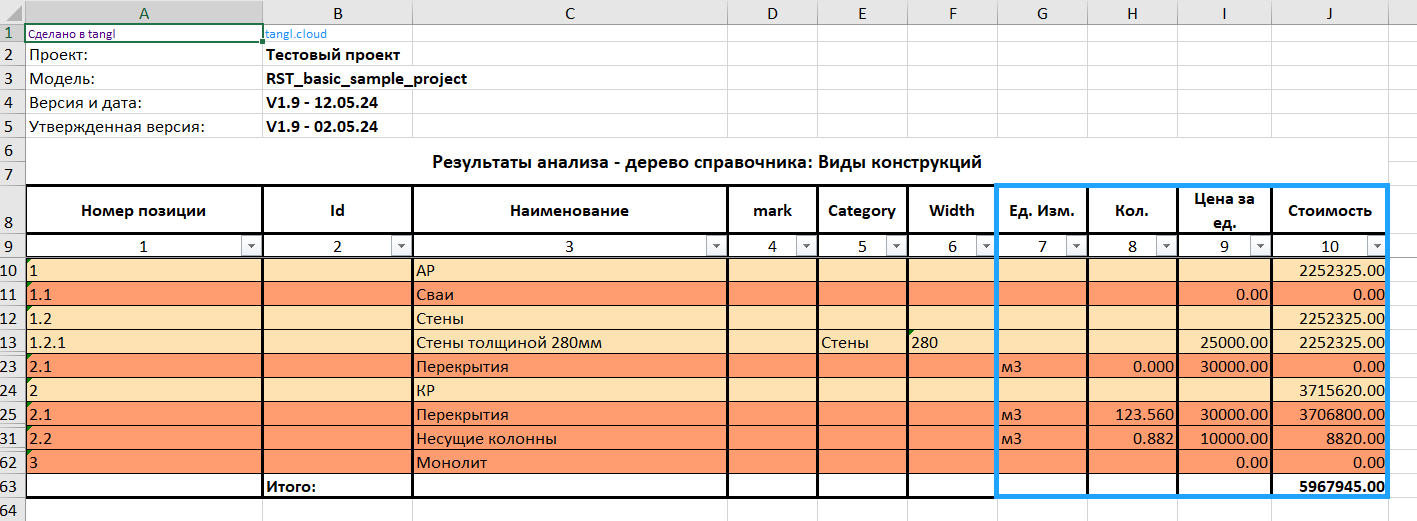

При выборе всех пунктов настроек в файл Excel будут экспортироваться все категории элементов:

При отключении пункта Стоимостные показатели столбец с показателем Стоимость экспортироваться не будет
При отключении пункта Вывод единиц измерения объемов построчно столбец с показателем Количество экспортироваться не будет. Столбец Единицы Измерения заменится на столбцы с названием этих единиц
При отключении пункта Неназначенные объекты все элементы, которые не участвовали в анализе, не будут экспортироваться
При отключении пункта Суммарные стоимости родительских позиций не будут экспортироваться стоимости родительских позиций

Блок Какие деревья экспортируем?

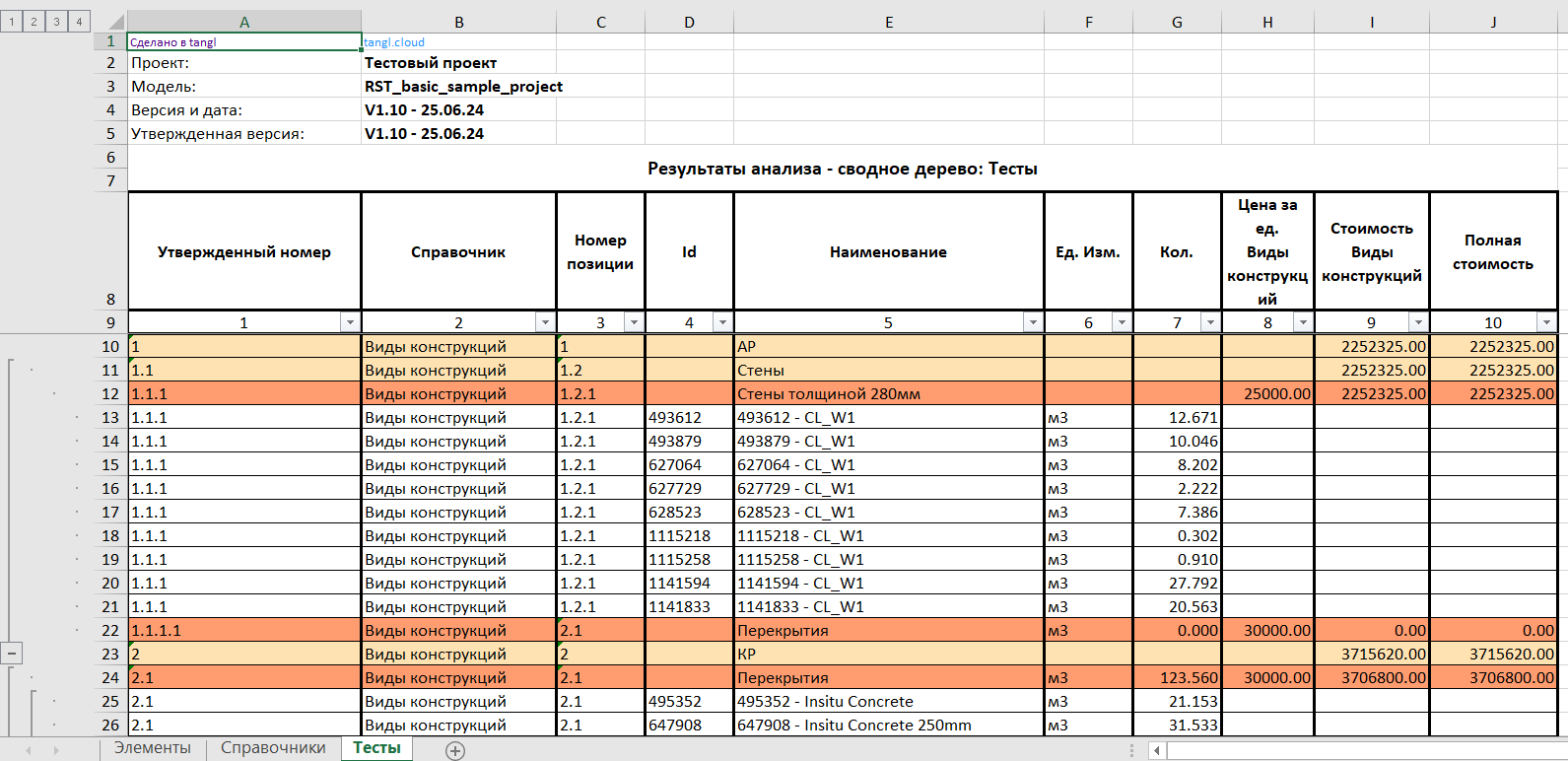

При выборе всех пунктов настроек в файл Excel будут экспортироваться все деревья: дерево элементов, деревья справочников и сводные деревья:

При выборе пункта Дерево элементов будет экспортироваться только дерево элементов
При выборе пункта Деревья справочников будут экспортироваться справочники, которые участвовали в анализе модели
При выборе пункта Сводные деревья будут экспортироваться все расчетные схемы, которые использовались при анализе модели

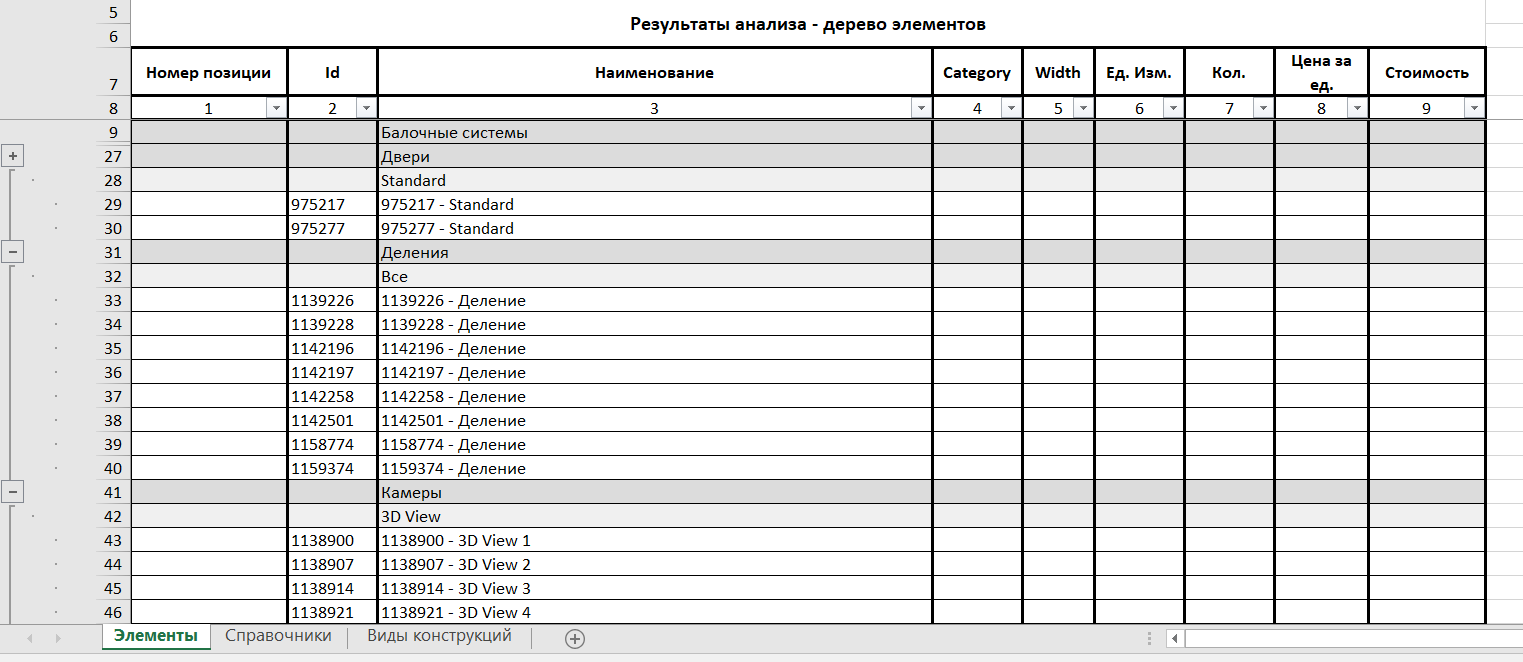

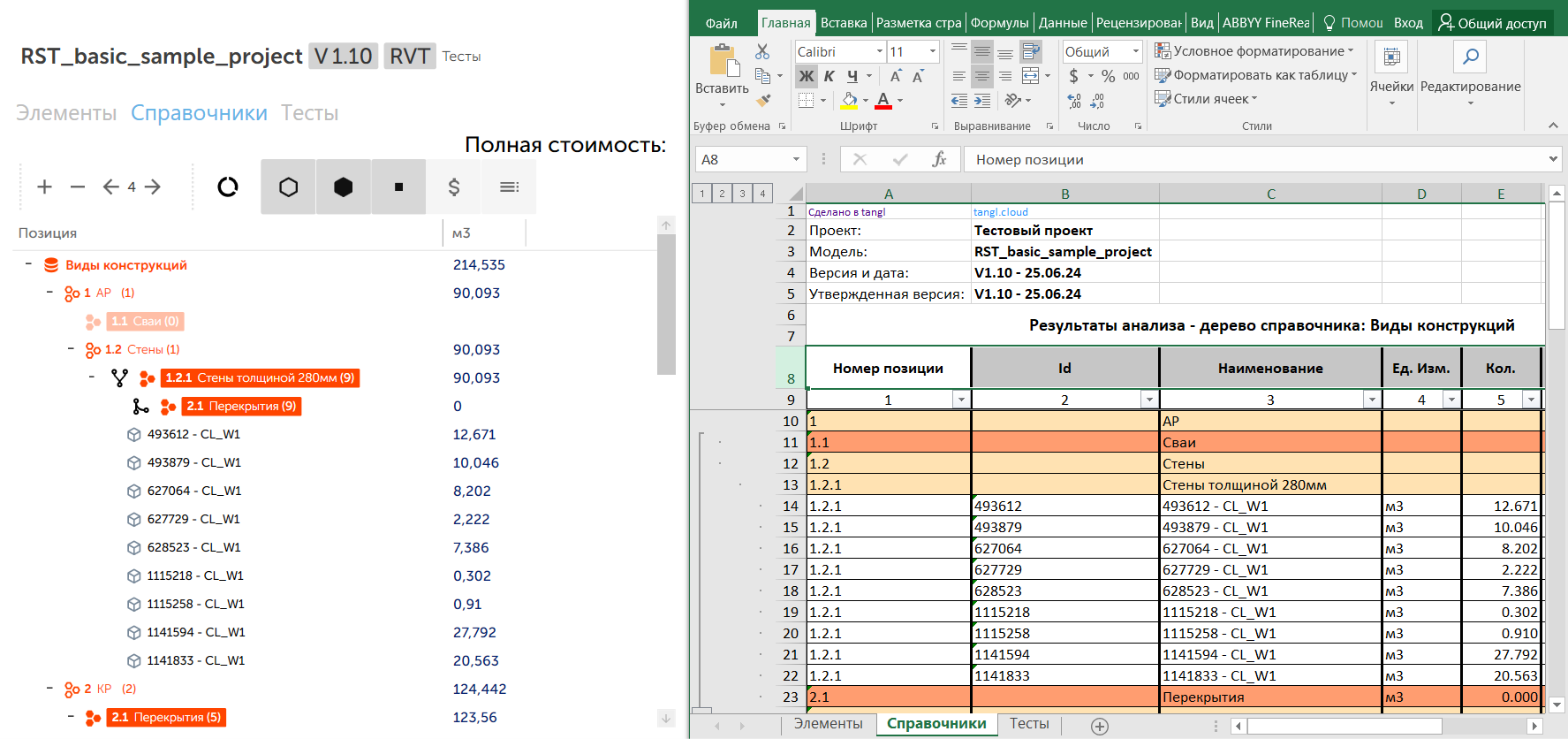

Группировка позиций в excel-отчете производится по каждому уровню дерева. Группировка в excel-отчете на всех листах повторяет группировку из отчета в интерфейсе приложения value. Все деревья в выгруженном отчете можно свернуть и развернуть так же, как в интерфейсе value.

Количество уровней дерева в excel-отчете указано над первой строкой. Оно совпадает с тем, что указано в интерфейсе просмотра результата анализа.

MS Excel не позволяет создать более 8 уровней группировки. Если количество уровней на каком-либо листе отчета больше 8, то группировка производится только по уровням схемы анализа.

Блок Что экспортируем в дереве элементов?

При выборе всех пунктов настроек в файл Excel будут экспортироваться все отмеченные данные: категории, типы, элементы, позиции:

При отключении пункта Категории название категорий в дерево элементов экспортироваться не будет
При отключении пункта Типы название типов в дерево элементов экспортироваться не будет
При отключении пункта Элементы в дерево название элементов экспортироваться не будет
При отключении пункта Позиции в дерево элементов позиции экспортироваться не будут

Блок Что экспортируем в деревьях справочников?

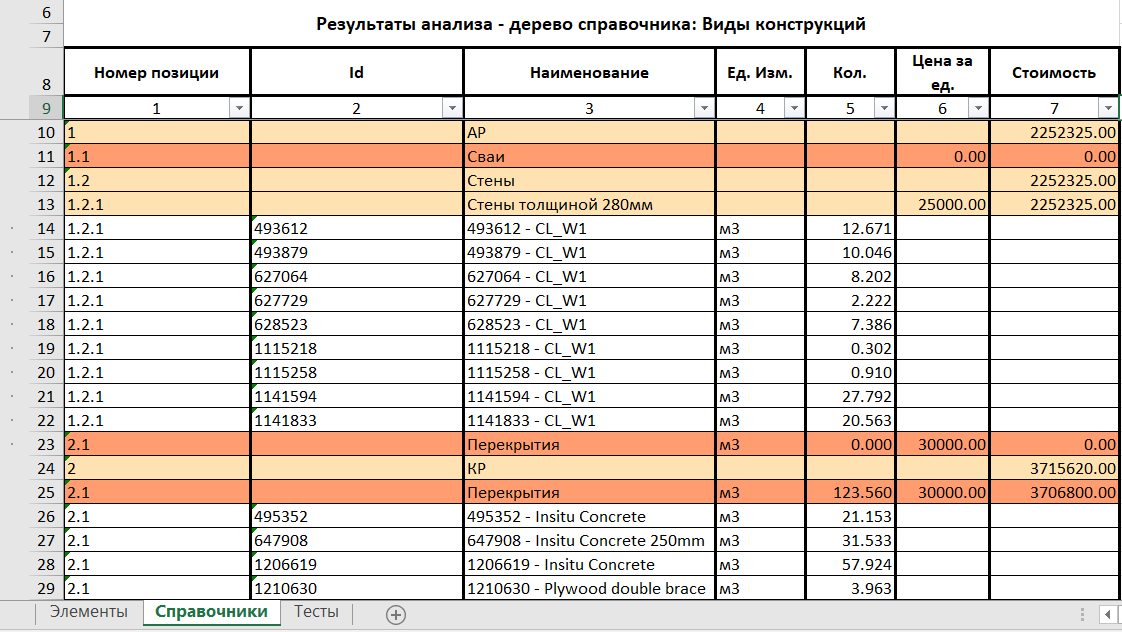

При выборе всех пунктов настроек в файл Excel будут экспортироваться и родительские позиции, и элементы:

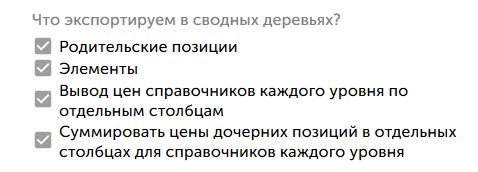

Блок Что экспортируем в сводных деревьях?

При выборе пункта Родительские позиции будут экспортироваться родительские позиции
При выборе пункта Элементы будут экспортироваться элементы

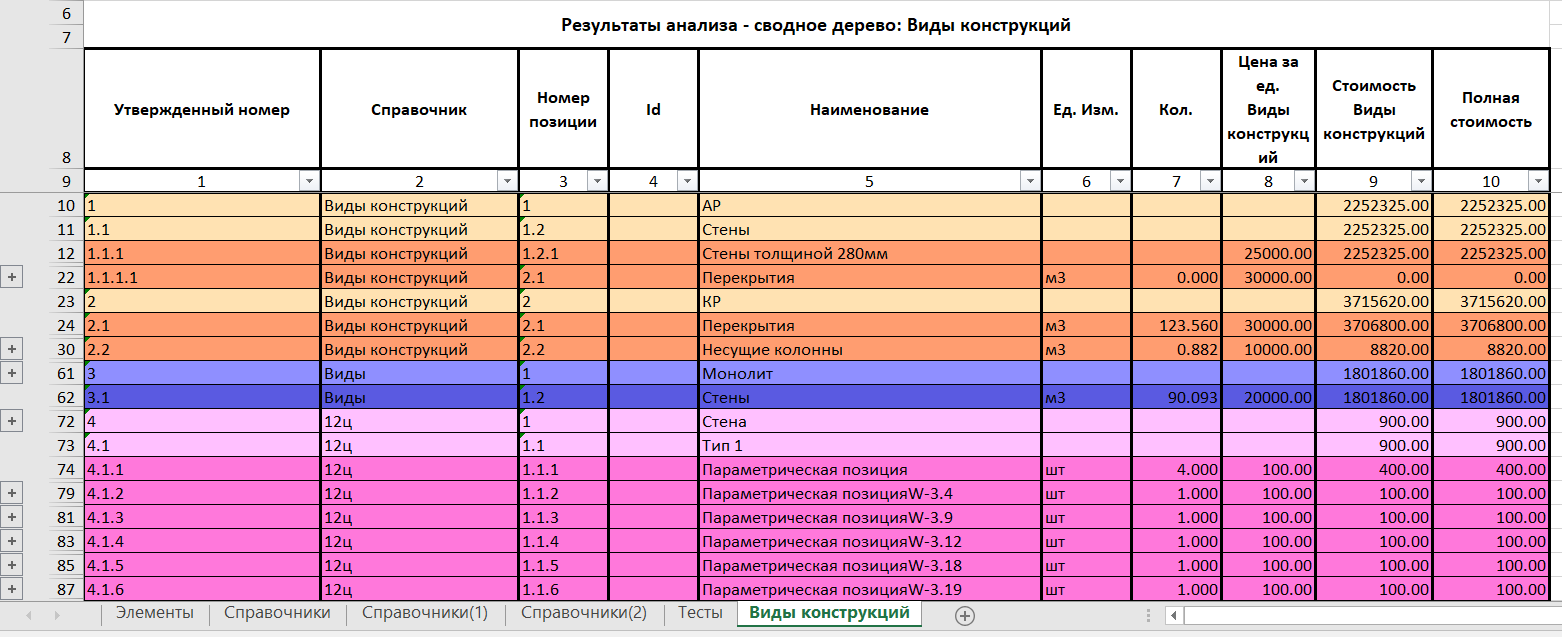

При выборе второго и третьего пунктов будет происходить вывод цен справочников каждого уровня по отдельным столбцам и суммирование цен дочерних позиций в отдельных столбцах каждого уровня

На листах справочников и сводных деревьев в строках элементов дублируется информация из тех позиций, под которыми они сгруппированы. Дублируются утвержденный номер, номер позиции, наименование справочника.
