Окно BTV - Результат анализа
Окно BTV - Результат анализа

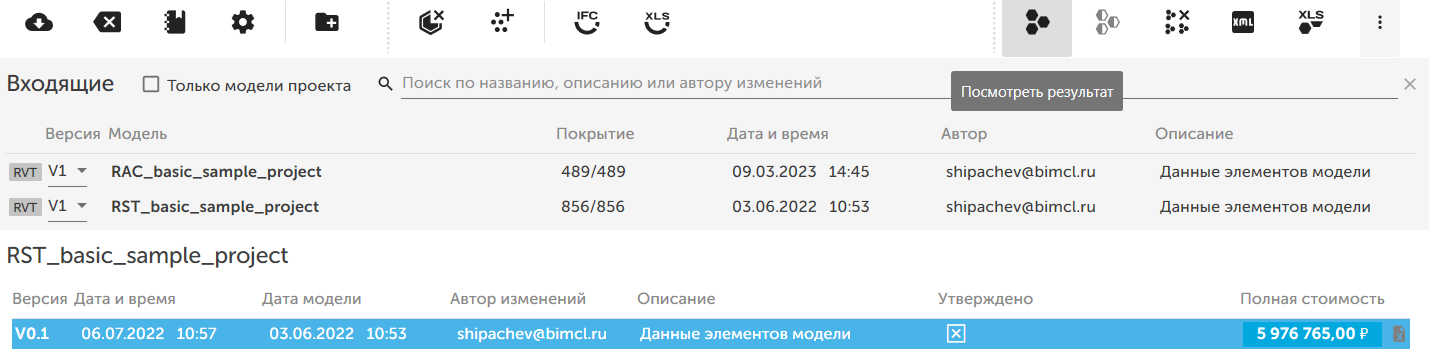

Для просмотра анализа модели нужно выбрать готовый анализ и нажать на кнопку Посмотреть результат.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/WPAj-KwbVN4nRJjBkoLHer1k.png)

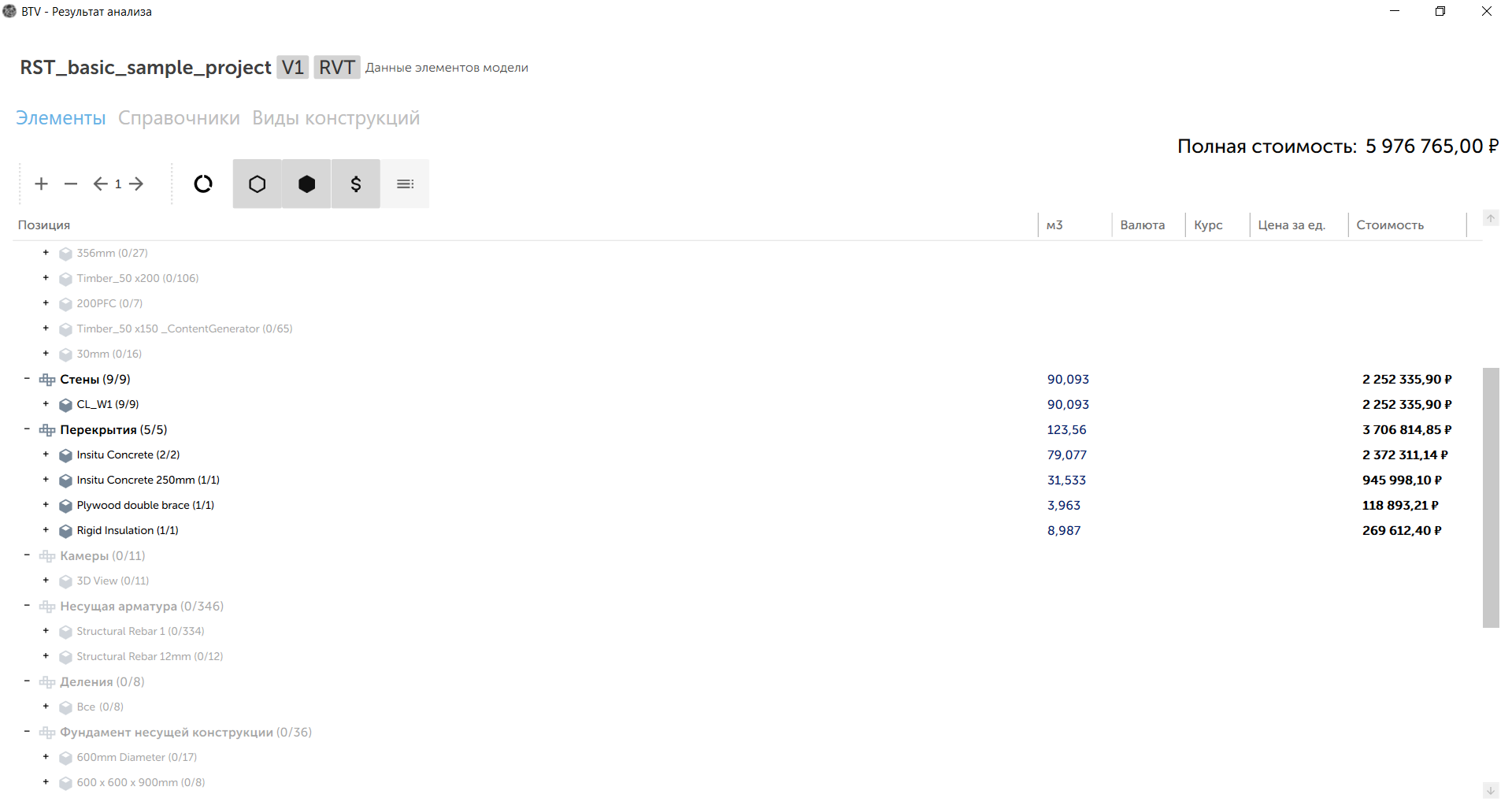

Откроется окно BTV – Результат анализа.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/2ax6oQ1sfa6Snzv9KXzbCH3U.png)
Панель инструментов
Вверху будут указаны Данные элементов модели: Имя модели, Версия анализа и откуда была импортирована модель.
Панель управления уровнями:
![](https://static.slab.com/prod/uploads/4ojndffx/posts/images/SCfyBV4WLpJZOig1t4Xb1px6.png)
- Развернуть все уровни – разворачивает все уровни, которые есть в результате анализов.
- Свернуть все уровни – сворачивает все уровни, которые есть в результате анализов.
- Свернуть на один уровень – сворачивает позиции на один уровень.
- Развернуть на один уровень – разворачивает позиции на один уровень.
Панель работы с данными:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/JiYo3GAWShUU08ohNWqq_kMK.png)

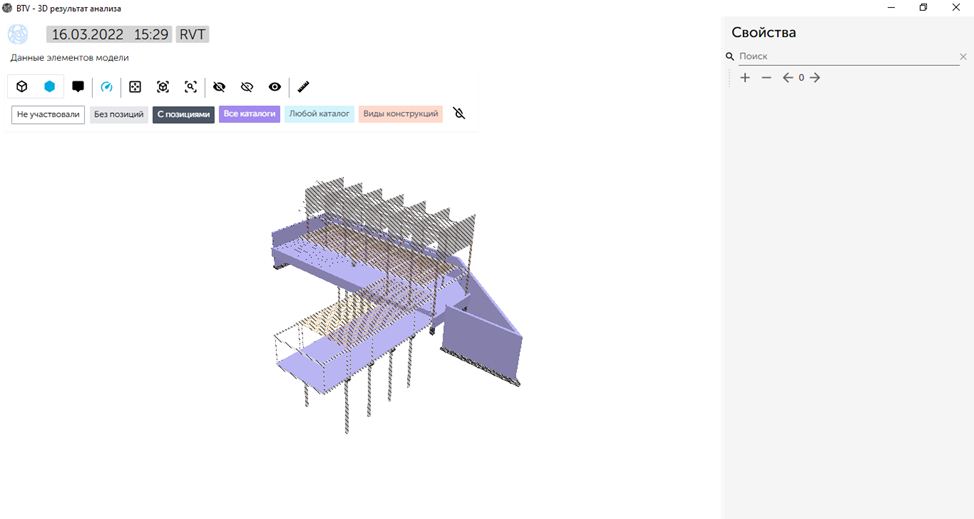

- Посмотреть в 3D – при нажатии на кнопку откроется модель, на которой будут показаны элементы, которые участвовали в расчёте анализа (фиолетовый) и элементы, которые не участвовали в расчёте анализа (заштрихованные).
![](https://static.slab.com/prod/uploads/4ojndffx/posts/images/zyjGY95JW5_eF_M7pL97rZwb.png)

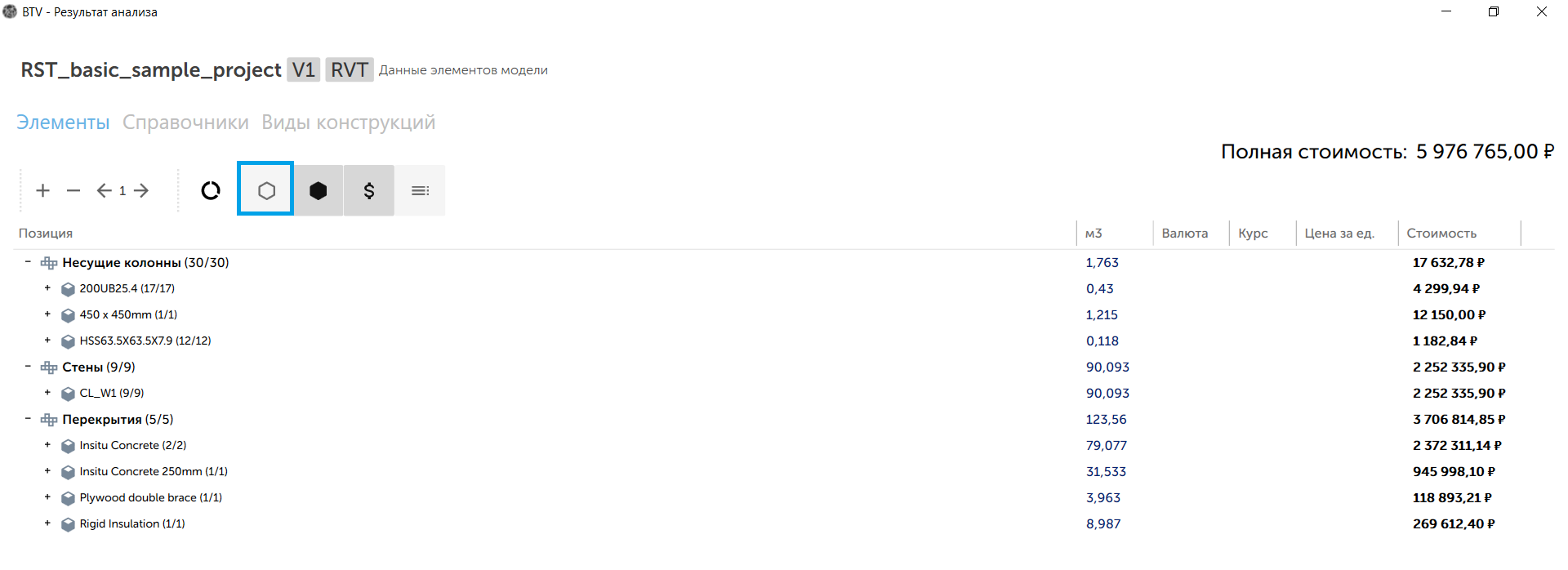

- Показывать пустые строки – переключаемая кнопка, которая включает/выключает показ пустых строк.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/1rTkTf8JiNJyzv-Wim6cT7KX.png)

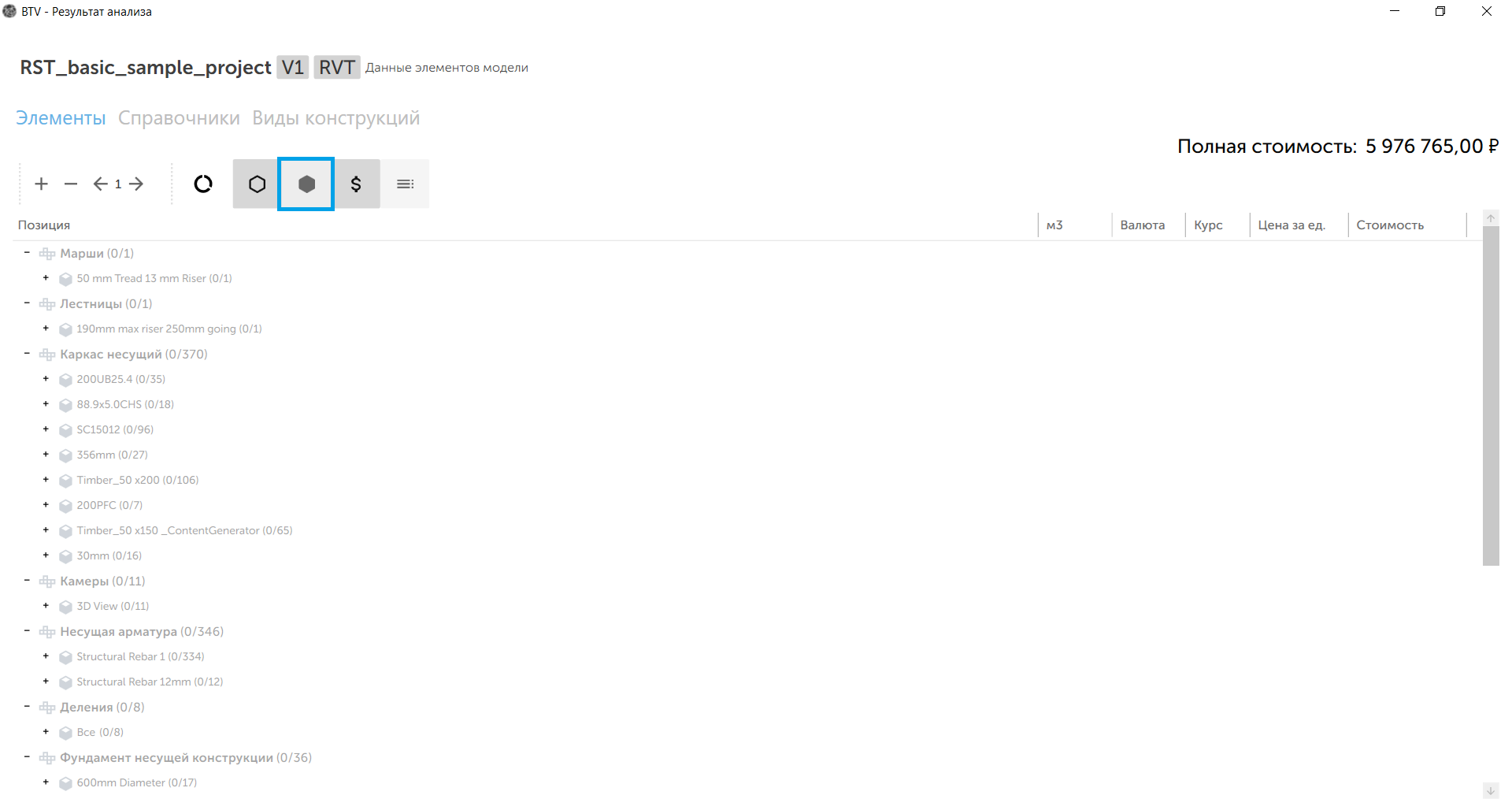

- Показывать непустые строки – переключаемая кнопка, которая включает/выключает показ непустых строк.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/X4nbozWIxkvim51U4EUVEj7E.png)

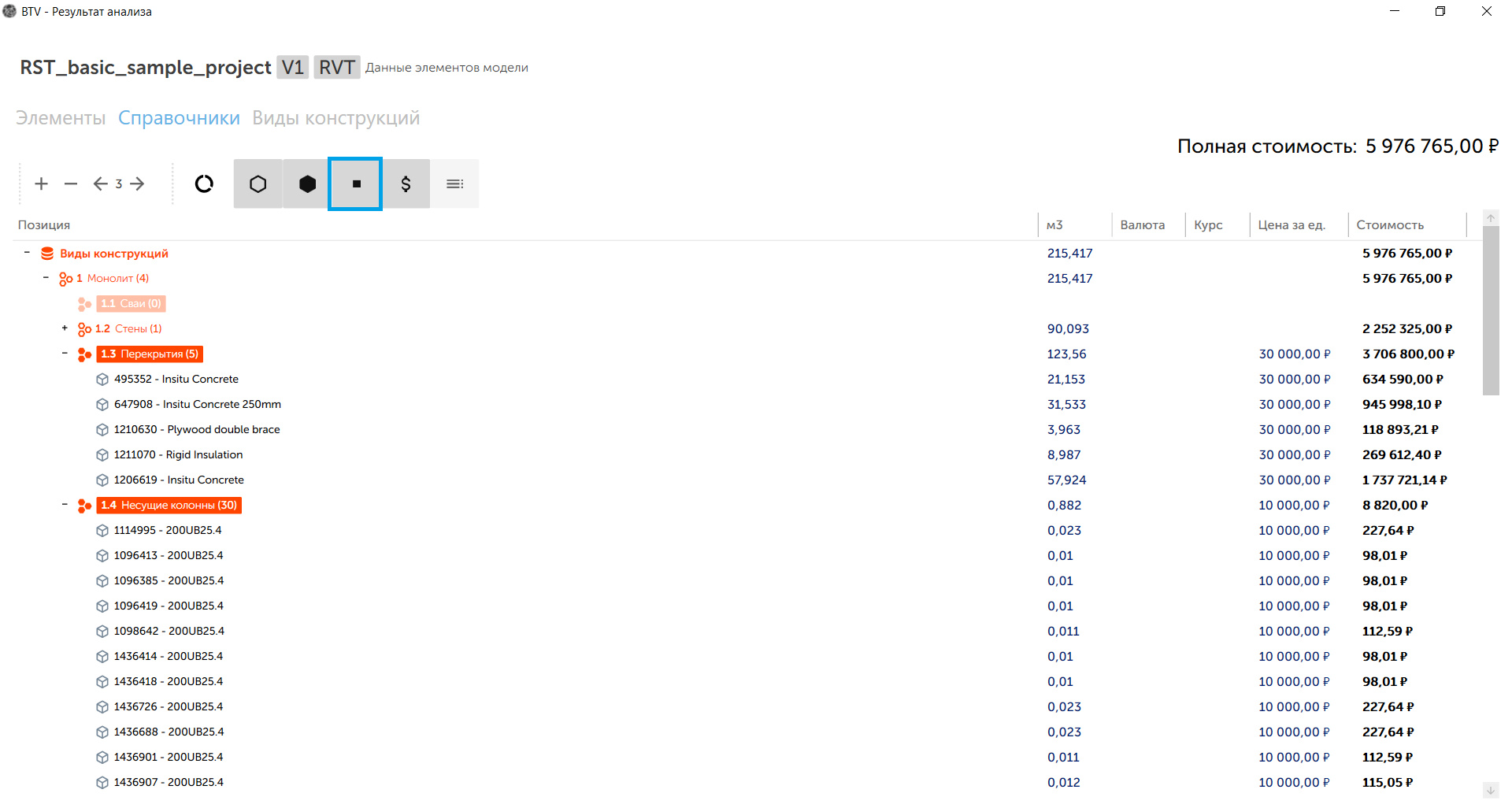

- Показывать строки элементов – переключаемая кнопка, которая включает/выключает показ строк элементов. Доступна во вкладке Справочники и Виды конструкций( в данном примере).
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/Wzy2ceMBK2wtrK9ErjL-XsF5.png)

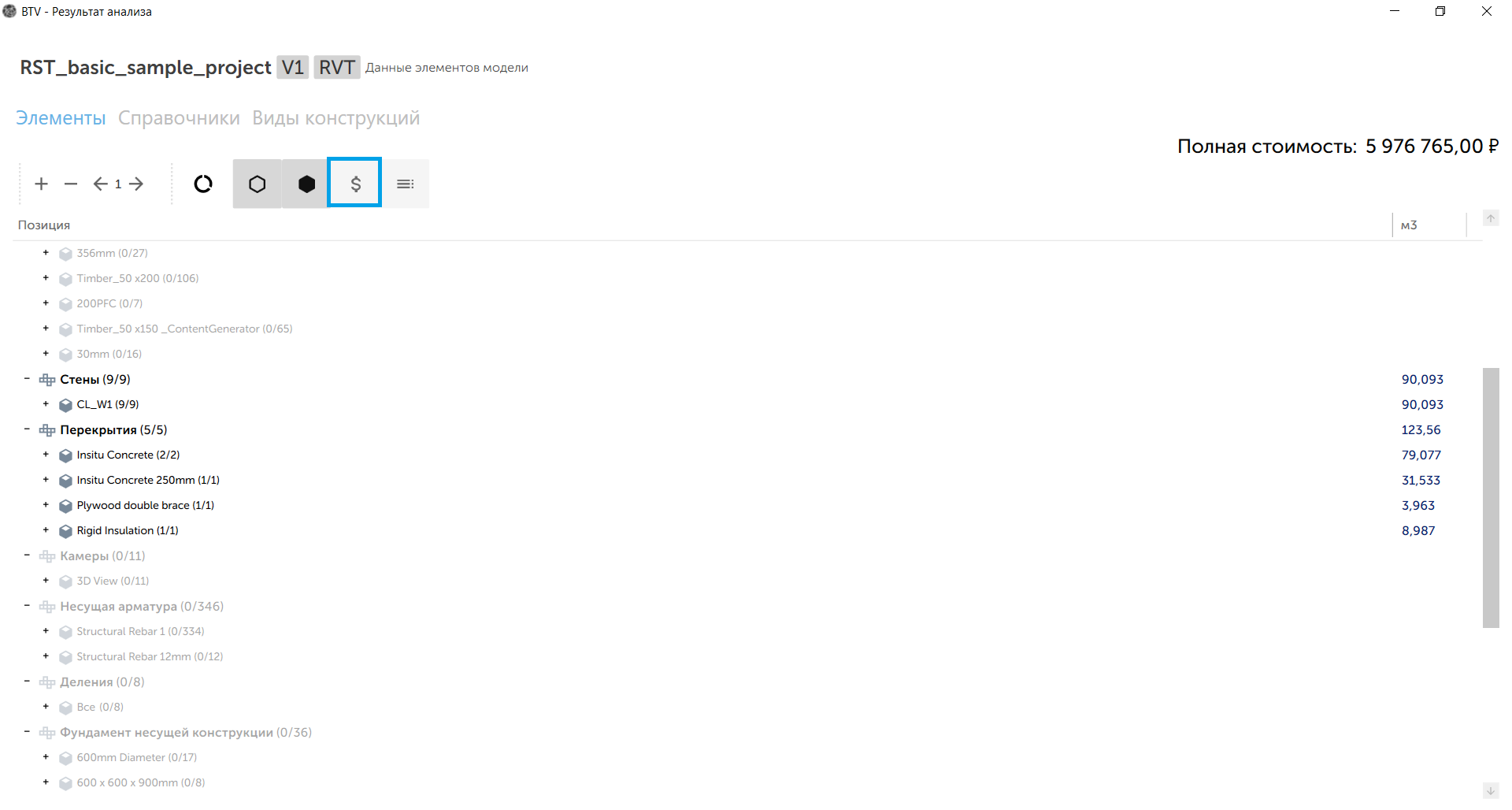

- Показывать столбцы стоимостных характеристик – переключаемая кнопка, которая включает/выключает показ столбцов стоимостных показателей.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/3Nv226ksZ4CS2EFItslnCrJh.png)

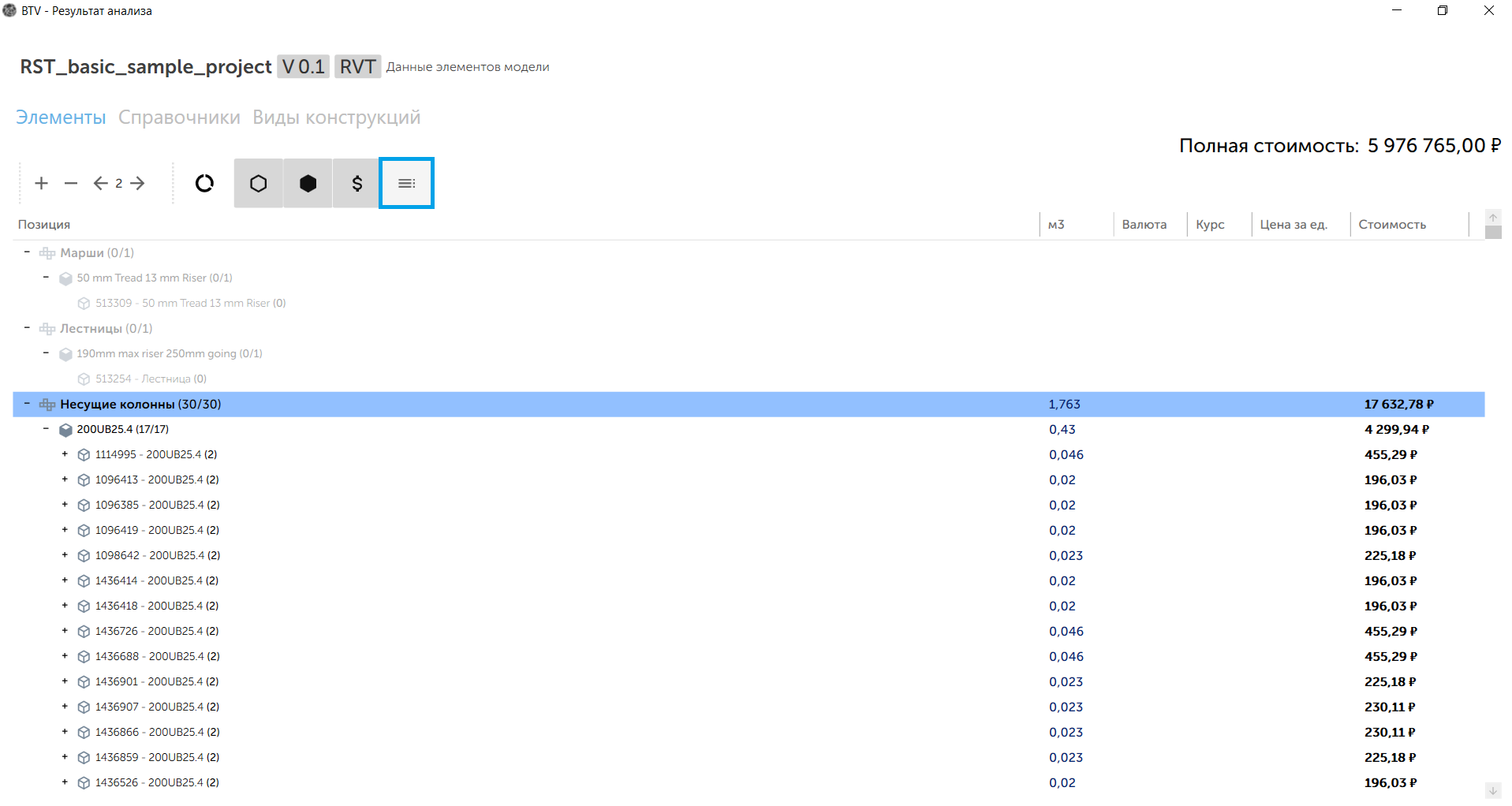

- Показывать столбцы атрибутов – переключаемая кнопка, которая включает/выключает показ столбцов атрибутов. Если атрибутов нет, то при переключении кнопки изменений не будет.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/QJLK4Nm4Qbua8C-xmUjeyxBh.png)
Таблица элементов модели содержит информацию о позициях. В правом верхнем углу указана полная стоимость модели.

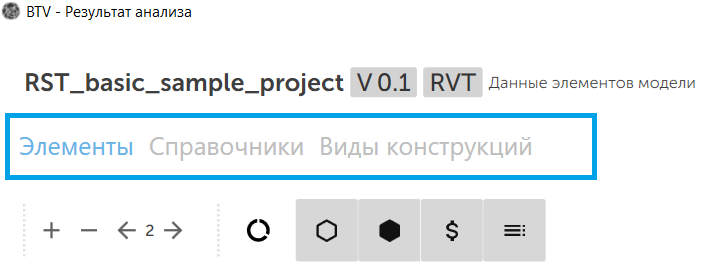

Окно анализа делится на вкладки Элементы, Справочники и Схемы расчета.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/5I9AkrpSv-PeoNlIqZAfIz13.png)
Вкладка Элементы
Вкладка нужна для просмотра позиций в модели.

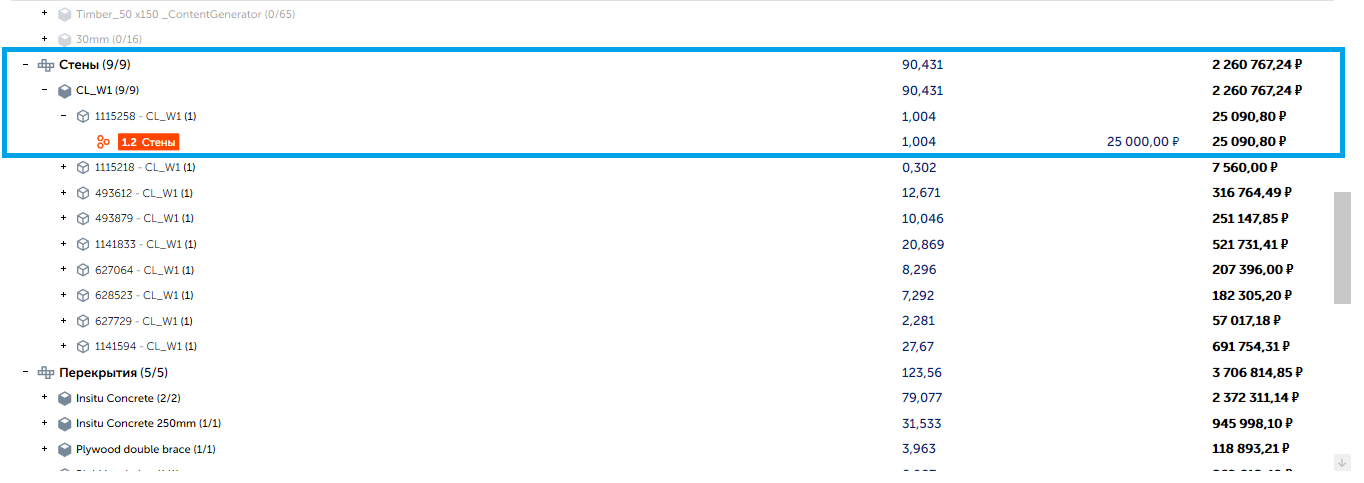

В этой вкладке показана таблица, в которой находятся все элементы модели . Эта таблица имеет четырехуровневую систему вложенности.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/2toYvevPKcYH-rJh9vUBid5x.png)
У каждой позиции будут цена и свойства, которые указаны в справочниках.
Вкладка Справочники

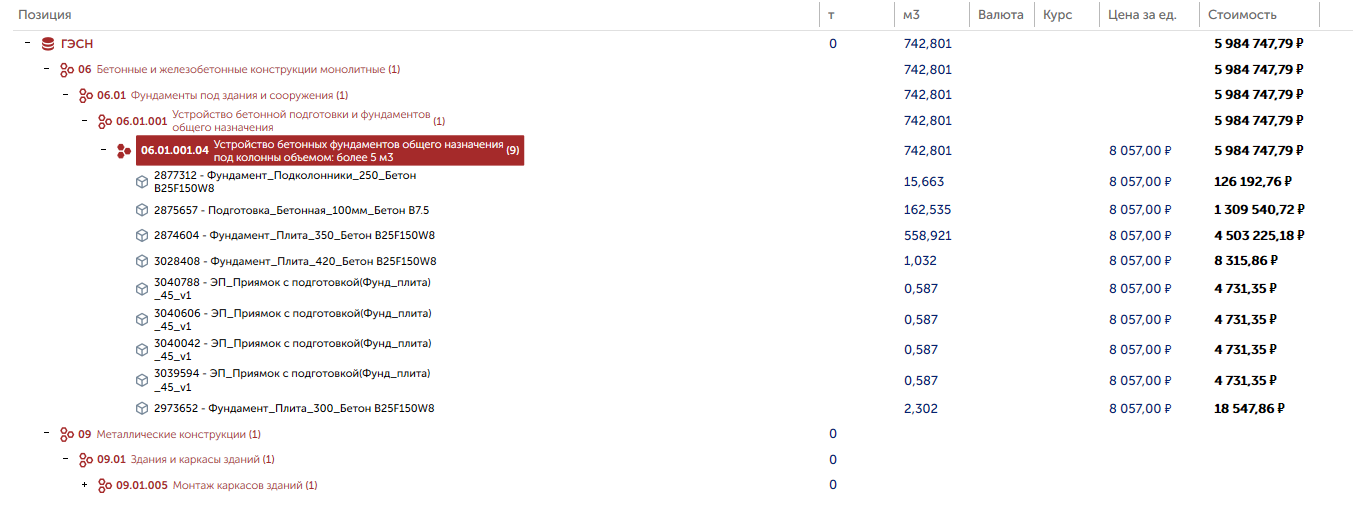

На этой вкладке показан сводный справочник, по которому проводился анализ модели. В этой таблице пятиуровневая система вложенности. Элементы, которые попали под позиции сводного справочника, будут указаны в этих позициях. Элементы, которые не были проанализированы, в этой вкладке показываться не будут.
![](https://static.slab.com/prod/uploads/4ojndffx/posts/images/a4mhqbM0bo5rvN_j0gBXVgLT.png)

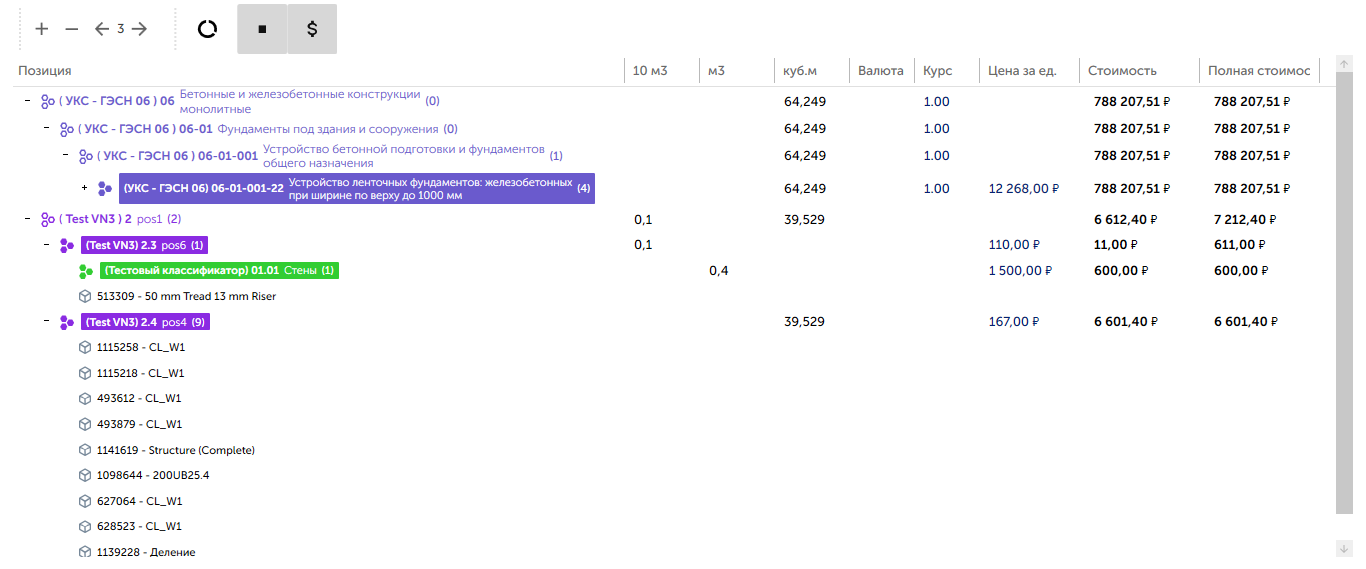

Вкладка Схем приоритета
Количество вкладок будет зависеть от схем расчета, участвовавших в анализе модели.
На этой вкладке элементы, которые были рассчитаны, будут распределены в зависимости от того, по какому справочнику происходил анализ.
![](https://static.slab.com/prod/uploads/4ojndffx/posts/images/3xgdFKQk1dK5B01j6oUat_5c.png)
Сравнение результатов анализа

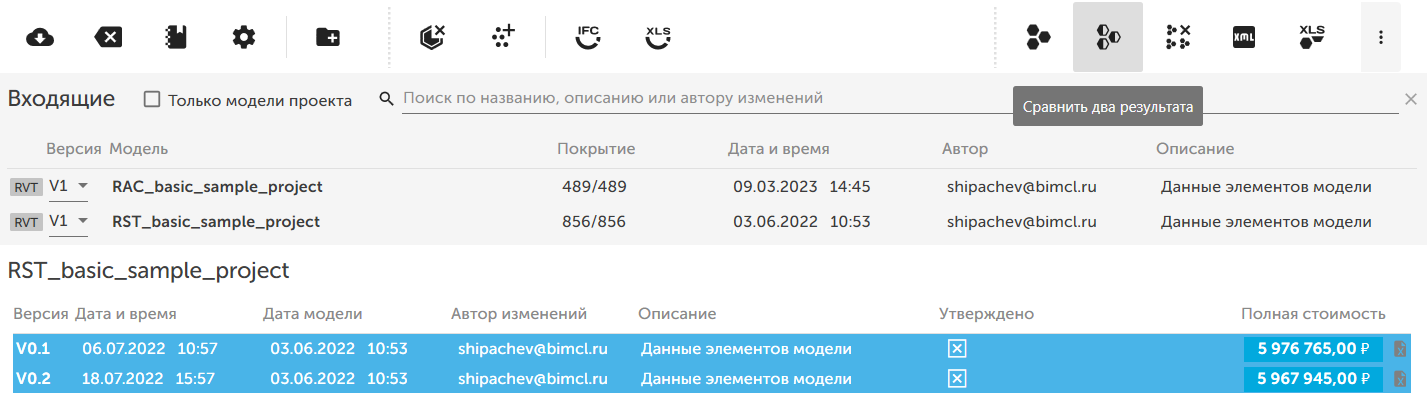

Для сравнения анализов нужно при помощи кнопки Ctrl выбрать два анализа и запустить сравнение, нажав на значок с надписью "Сравнить два результата":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/nMEKOLQXK7M4dJhnvrm5SW1j.png)

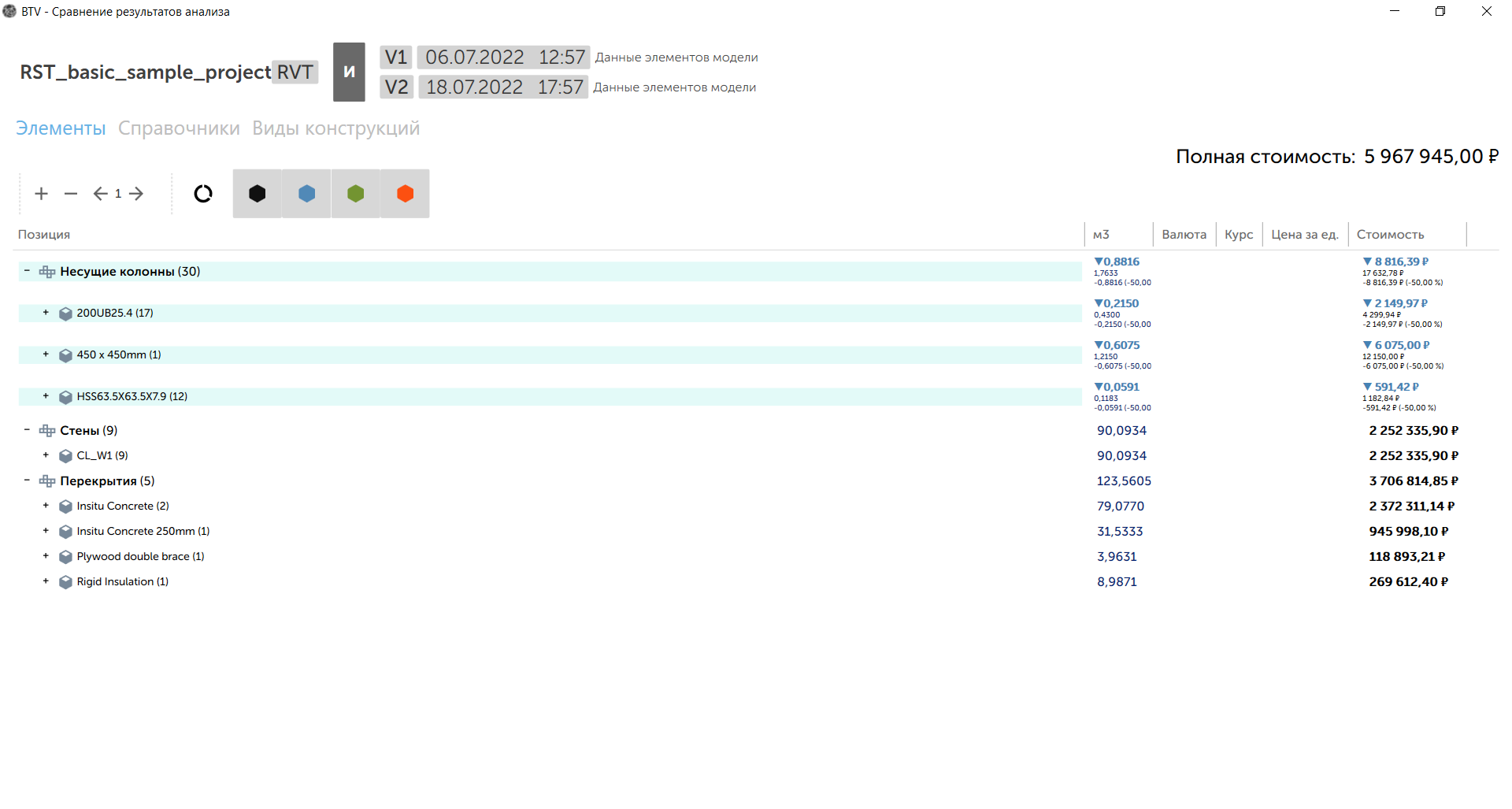

Откроется объединенный результат анализа.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/USXXVsa5LGzOv8fbL_TmjgHY.png)
Панель инструментов сравнения анализов
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/rcyojy24TmkZol3d4QgtadGM.png)
- Показывать строки без изменений - переключаемая кнопка, которая включает/выключает показ строк без изменений.
- Показывать измененные строки - переключаемая кнопка, которая включает/выключает показ измененных строк.
- Показывать добавленные строки - переключаемая кнопка, которая включает/выключает показ добавленных строк.
- Показывать удаленные строки - переключаемая кнопка, которая включает/выключает показ удаленных строк.
- Показывать строки элементов - переключаемая кнопка, которая включает/выключает показ строк элементов.
Видео про сравнение результатов анализа:
