Результат анализа

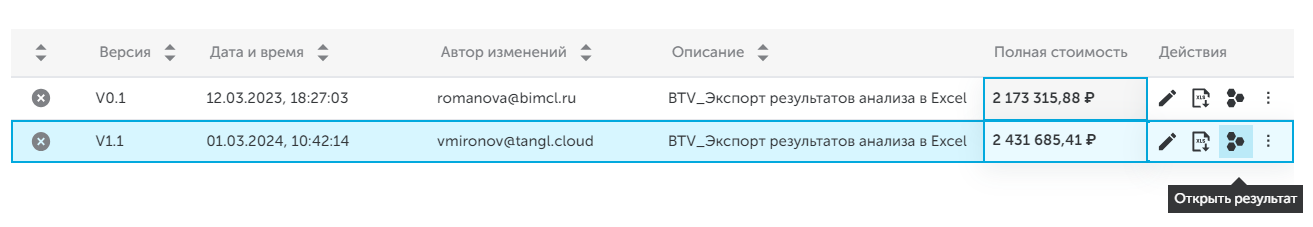

Для просмотра анализа модели нужно выбрать готовый анализ и нажать на значок "Открыть результат":

Откроется новая вкладка с результатом анализа.

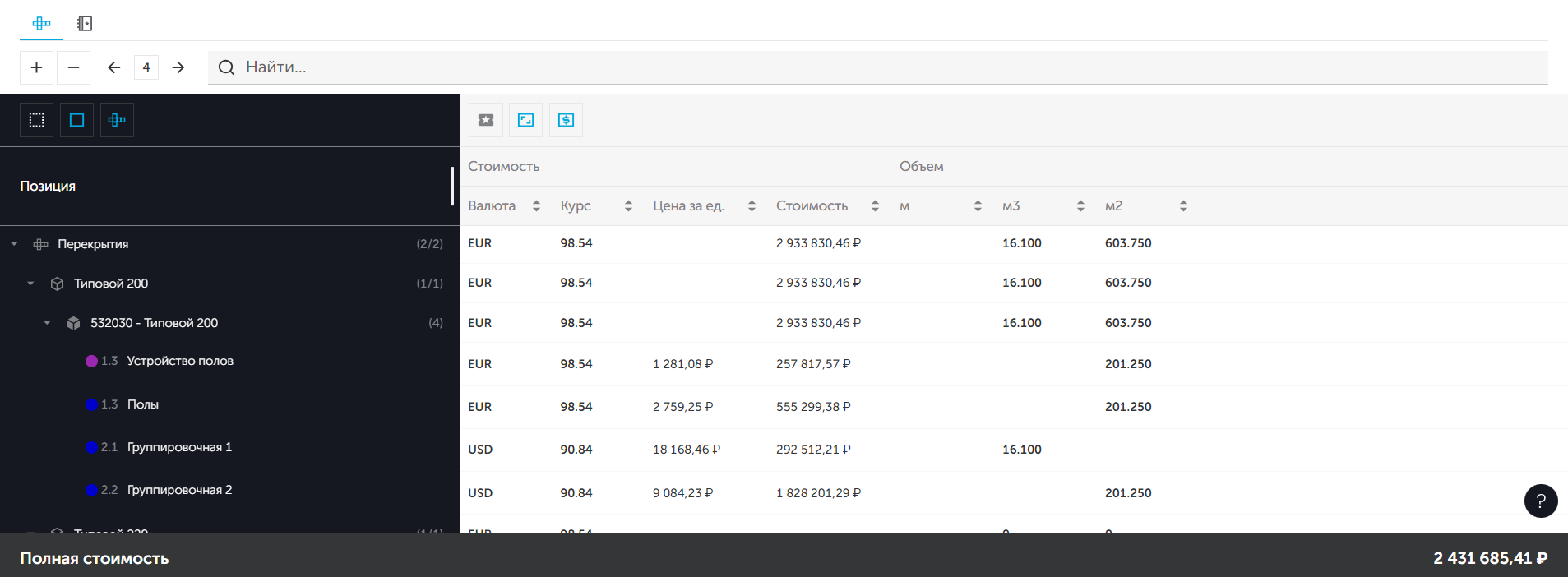

Вкладка Элементы

Вкладка нужна для просмотра позиций в модели.

В этой вкладке показана таблица, в которой находятся все элементы модели . Эта таблица имеет четырехуровневую систему вложенности.

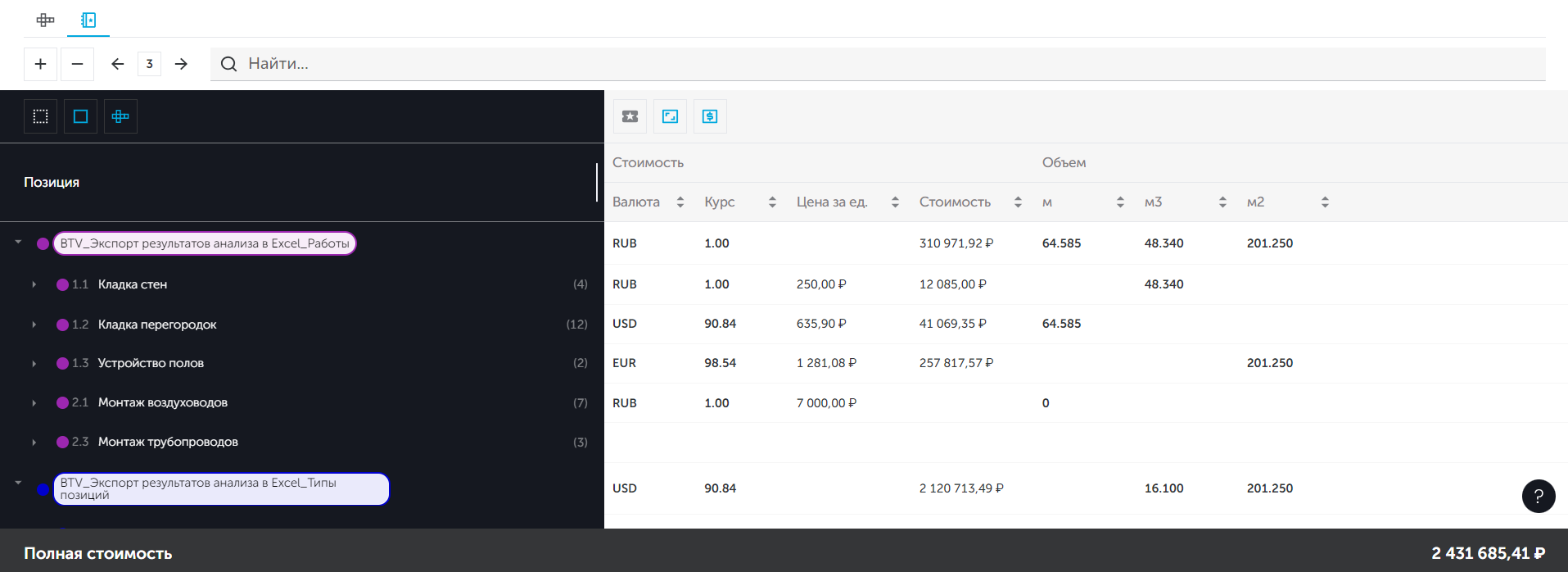

Вкладка Справочники

На этой вкладке показан сводный справочник, по которому проводился анализ модели. В этой таблице пятиуровневая система вложенности. Элементы, которые попали под позиции сводного справочника, будут указаны в этих позициях. Элементы, которые не были проанализированы, в этой вкладке показываться не будут.

Сравнение результатов анализа

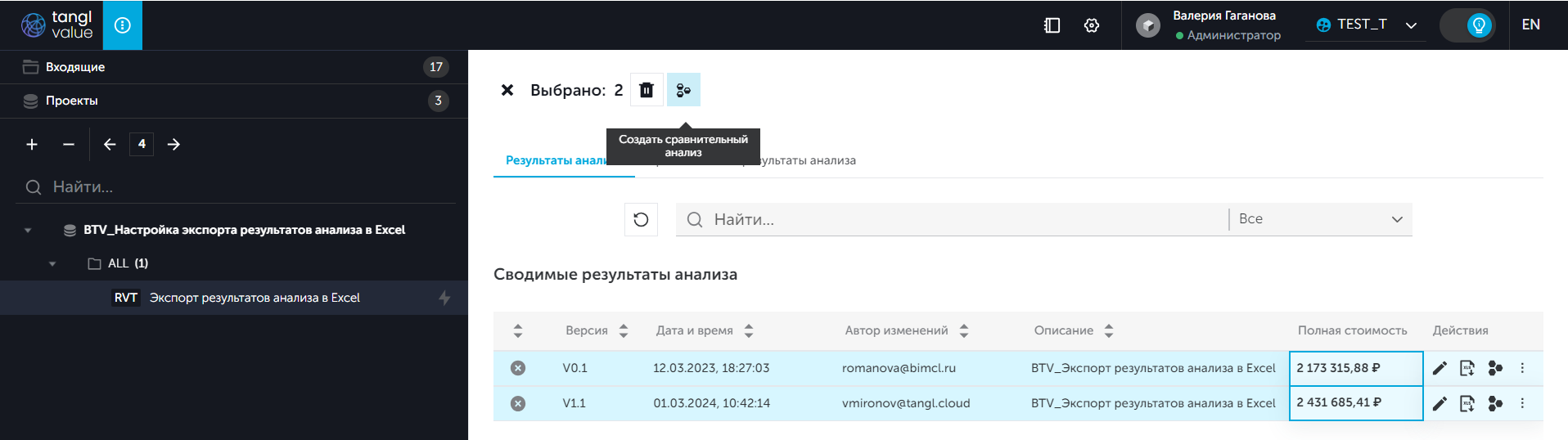

Для сравнения анализов нужно при помощи кнопки Ctrl выбрать два анализа и запустить сравнение, нажав на значок с надписью "Создать сравнительный анализ":

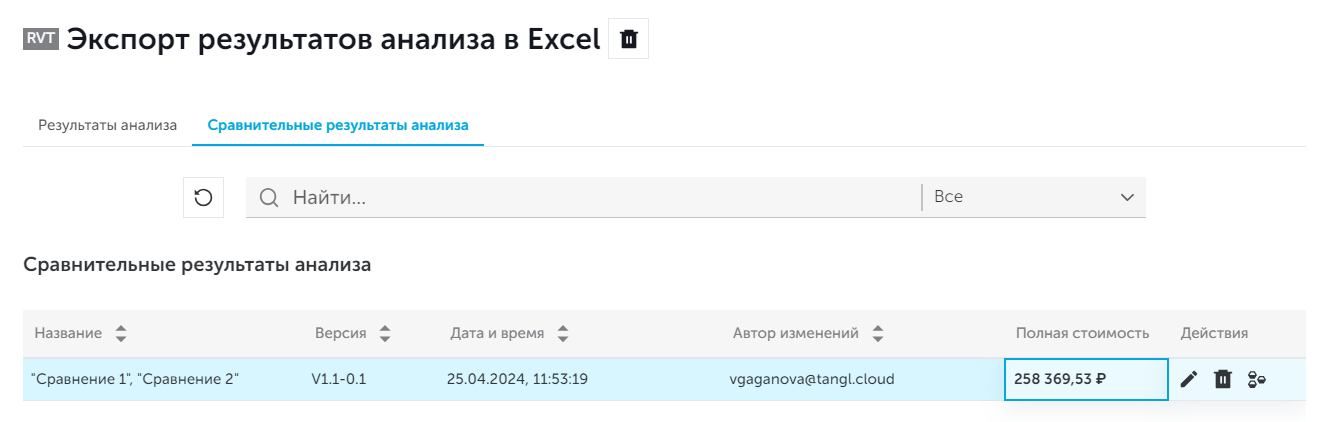

После того, как сравнительный анализ будет готов, он появится на соседней вкладке "Сравнительные результаты анализа":

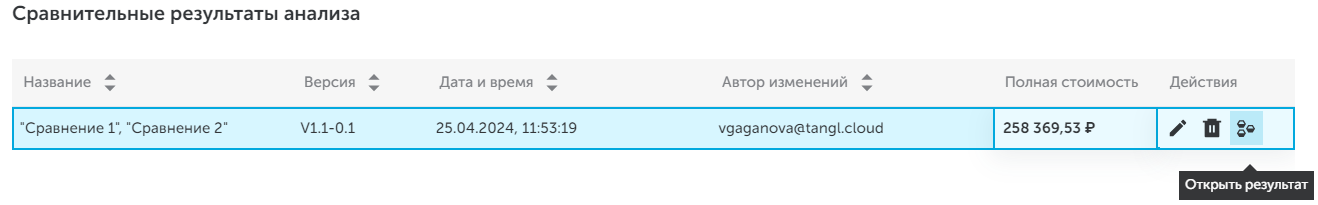

Чтобы открыть сравнительный результат анализа, необходимо нажать на значок "Открыть результат":

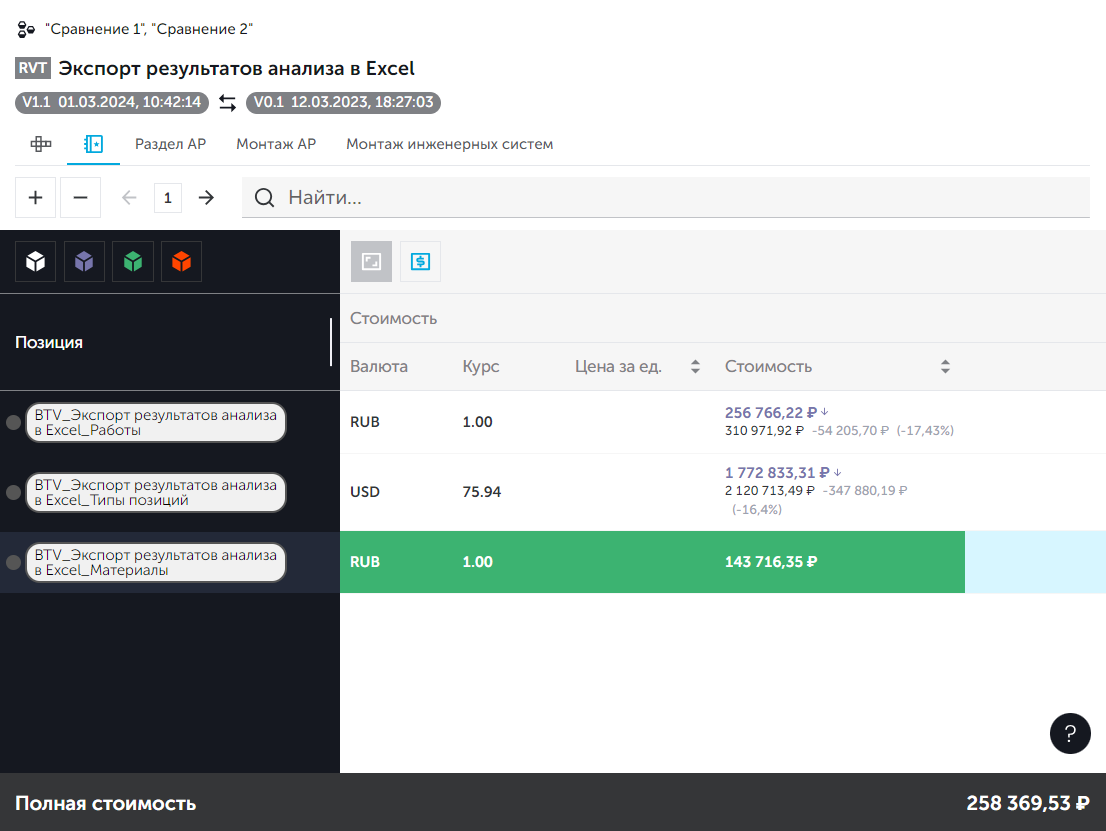

Откроется новая вкладка со сравнительными результатами, зелёным будут отображены изменения.

Разные цвета кубиков показывают отображение строк при сравнительном анализе:

• Белый - переключаемая кнопка, которая включает/выключает показ строк без изменений
• Фиолетовый - переключаемая кнопка, которая включает/выключает показ измененных строк
• Зеленый - переключаемая кнопка, которая включает/выключает показ добавленных строк
• Красный - переключаемая кнопка, которая включает/выключает показ удаленных строк
