Информацию об общем функционале окна Модель, характерном для всех сервисов, можно посмотреть в статье "Окно Модель". В этой статье перечислены только специфические инструменты и функции сервиса value.

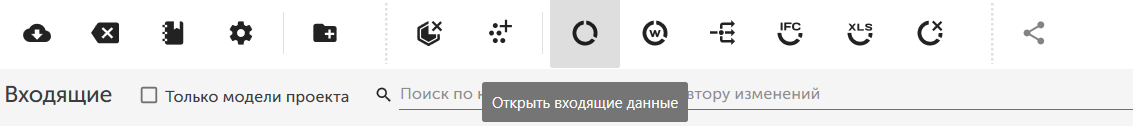

Окно BTV - Модель - это окно, в котором можно посмотреть модели, их структуру, свойства элементов, а также производить тестирование и подготовку справочников к проведению анализов. Чтобы перейти в это окно, необходимо нажать на значок с надписью "Открыть входящие данные":
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/4RAdRrrpb1TQr-37NF6Oa5ef.png)

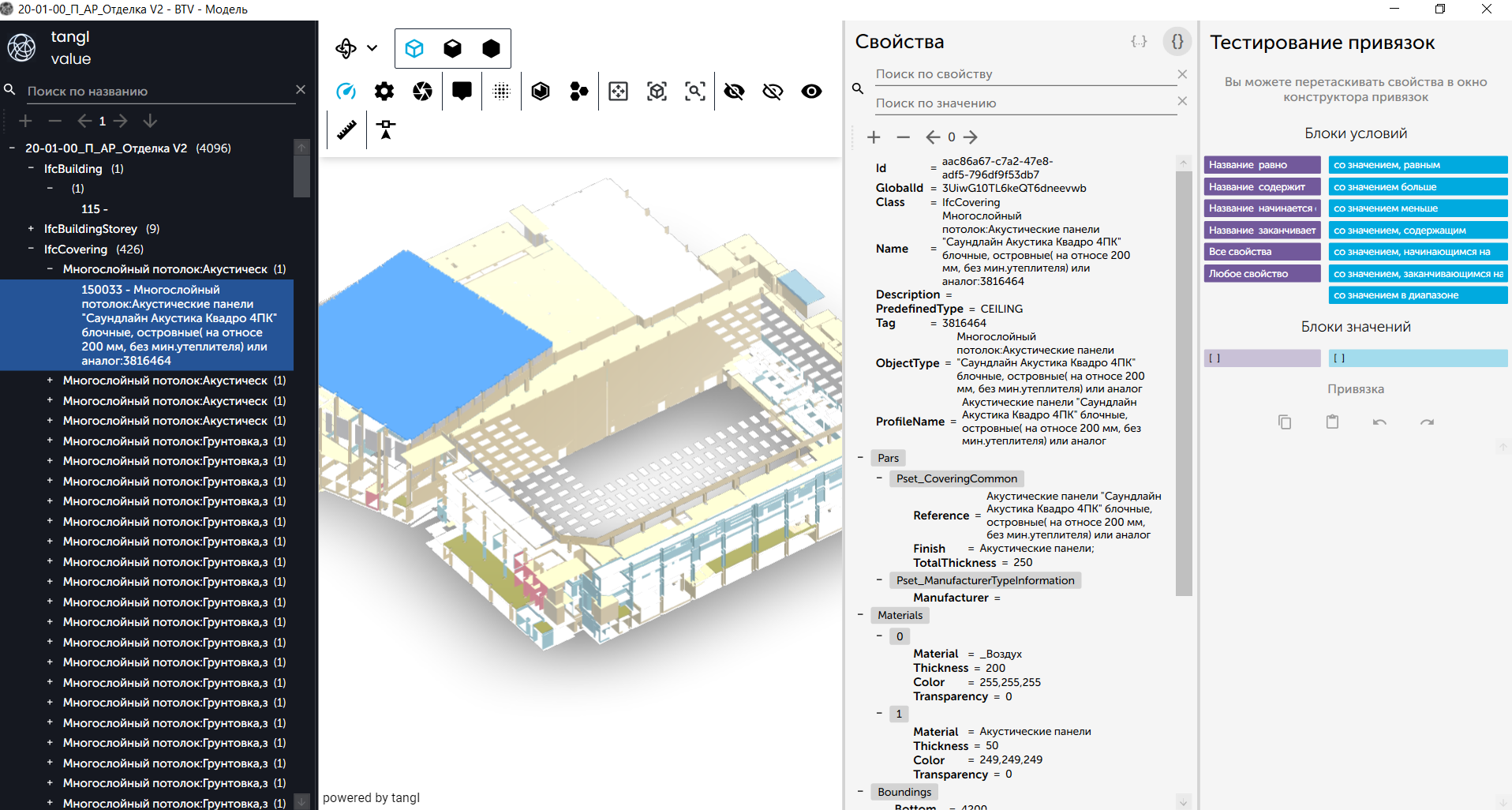

Откроется окно с моделью:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/z1zoyg3up2yOwlH0gVlrvpd0.png)
Окно, помимо самого 3D вьювера, разделяется на несколько зон:
- Панель инструментов - верхняя панель, на которой находятся инструменты по работе с моделью
- Дерево модели - темная зона слева, в которой находится структура модели
- Дерево свойств - окно свойств справа от модели, в котором находятся свойства элементов модели
- Панель тестирования привязок - зона, в которой можно создавать привязки. Открывается/закрывается при нажатии в окне свойств на фигурные скобки.
Панель инструментов
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/fl3o8ACijGZOHxVpH0eLKNuF.png)
Каждый режим предназначен для представления модели в разных состояниях. Модель может быть представлена в трёх режимах:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/6hrgWPjUyQXpYGLLx1vOCVRE.png)
- Основной режим и режим тестов являются универсальными для любого сервиса и описаны в статье Окно - Модель.
- Режим анализа - режим, при котором модель окрашивается в цвета по результатам проведения тестового анализа со справочниками и появляются режимы работы с этими результатами.
![](https://static.slab.com/prod/uploads/4ojndffx/posts/images/ENZRxiyILv2H1H7TdSstweUa.png)
Опции работы вьювера
Опции вьювера для тестирования справочников и тестового анализа

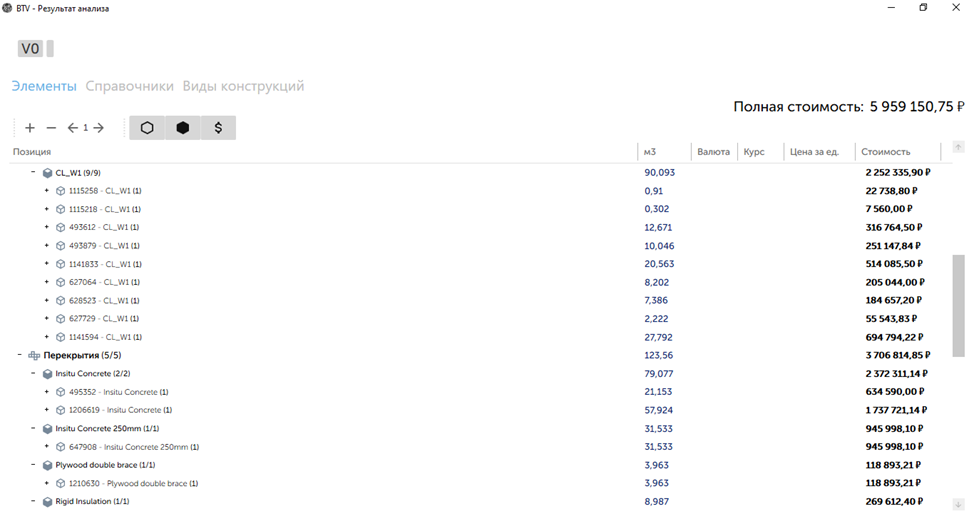

При просмотре результата анализа появляются дополнительные функции, которые позволяют наглядным путем проанализировать результат созданных привязок.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/tJuiH3n5qC2x9w9H5pGRtH7K.png)
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/wnXdVRMACmewRpIc4LrV3b4T.png)
- Посмотреть результат анализа - опция позволяет посмотреть результат тестового анализа, созданный предыдущей командой. При нажатии откроется окно с результатом.
- Сбросить анализ (значок перечеркнутого куба) - действие, позволяющее вернуть процесс просмотра результата анализа в первоначальное состояние.
- Не участвовали – функция оставляет элементы модели, которые не были протестированы.
- Без позиций – функция, при которой элементы модели с привязками скрылись во вьювер и остались те элементы, у которых нет привязок.
- С позициями – отображаются все элементы модели во вьювере, к которым были созданы привязки.
- Все каталоги – функция позволяет окрасить элементы, которые при маппинге попали во все используемые каталоги (выделяются фиолетовым цветом).
- Любой каталог – функция позволяет окрасить элементы, которые при маппинге попали хоть в один используемый каталог (выделяются голубым цветом).
- [Справочник] – функция позволяет окрасить элементы, которые при маппинге попали хоть в конкретный используемый каталог (выделяются цветом каталога).
- Скрыть неактивные (значок перечеркнутой капли) – при использовании режимов Все каталоги или [Справочник] скрывает или открывает неокрашенные элементы, которые не вошли в выборку режима.
