Импорт моделей из Revit

Для того чтобы экспортировать модель из Revit на платформу, нужен установленный плагин для Revit. Ка установить плагин можно посмотреть здесь.

Для экспорта необходимо открыть проект в Revit. Если планируется производить экспорт всей модели, то можно сразу переходить к разделу Экспорт.

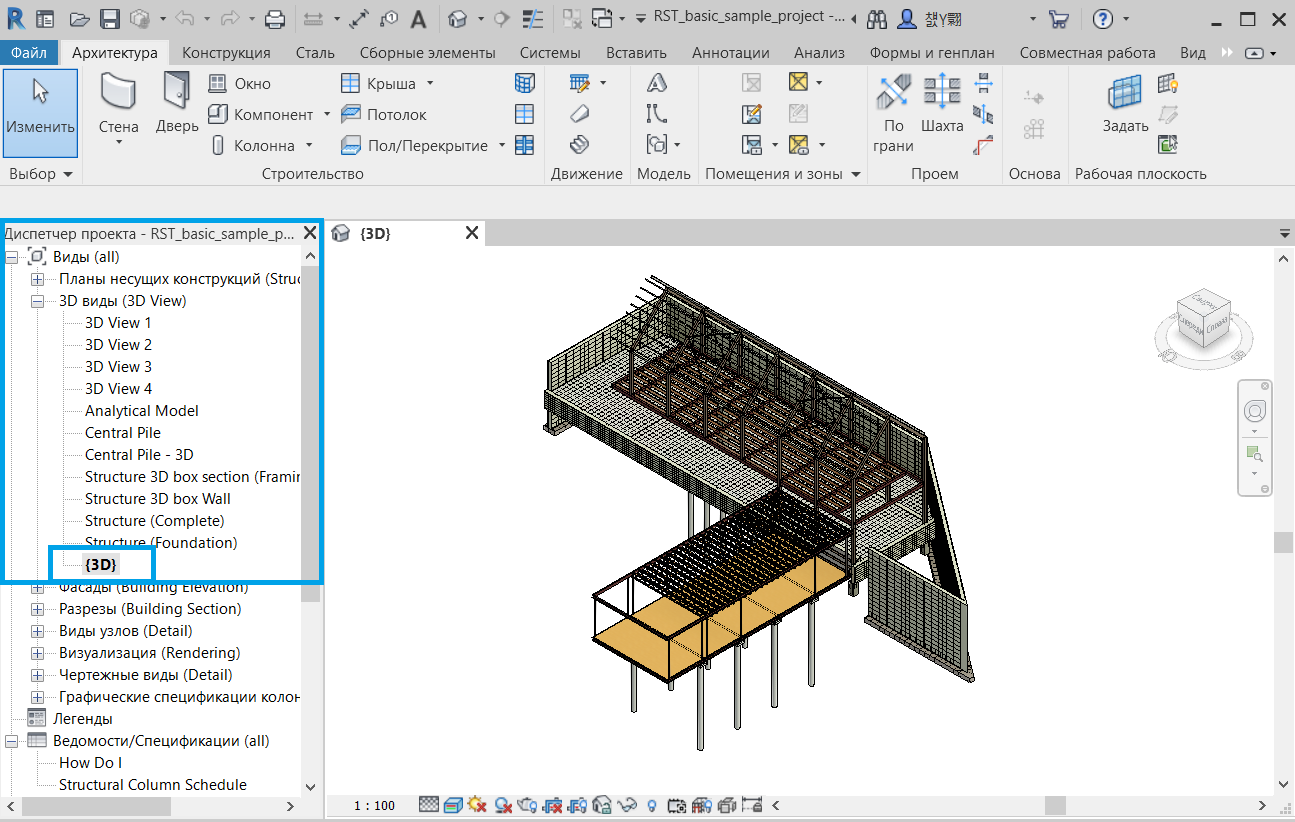

Если планируется экспортировать часть модели, то необходимо переключиться на 3D вид, из которого будет производиться экспорт.

Настройка границ модели

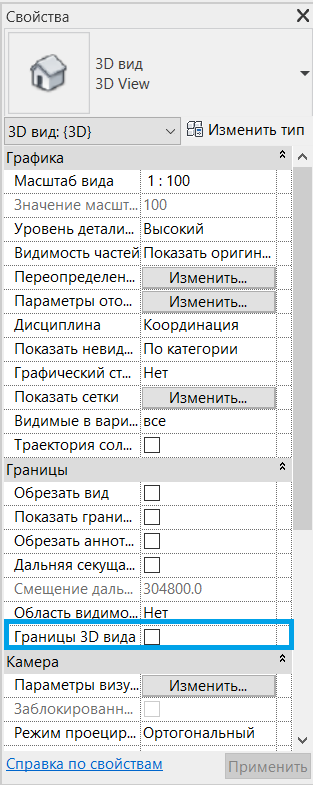

Если в модели установлены границы, то при экспорте будет отправляться не вся модель, а только часть, входящая в границы. Поэтому если границы вида включены, то их рекомендуется отключить. Для этого на панели свойств в разделе "Границы" отключить галочку напротив поля "Границы 3D вида":

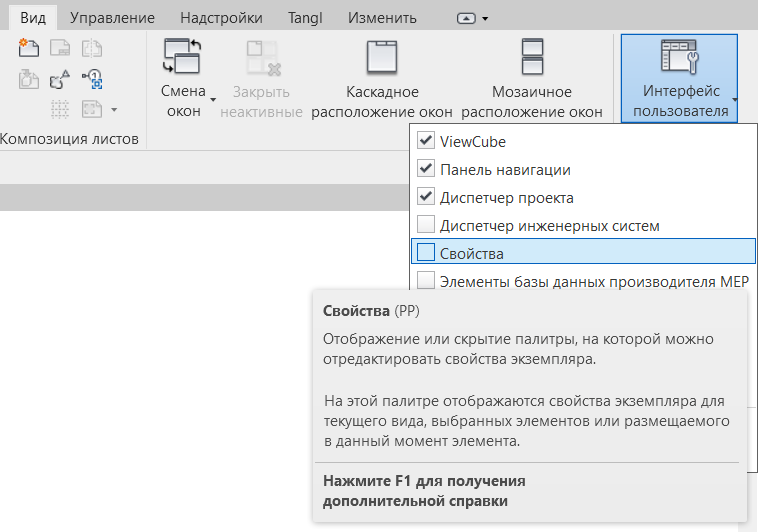

Примечание: панель свойств может быть отключена, включить её можно, зайдя на вкладку "Вид" и нажав на инструмент "Интерфейс пользователя", поставить галочку "Свойства":

Авторизация на платформе

Для того, чтобы плагин отправлял данные в привязанный аккаунт Tangl, необходимо авторизоваться.

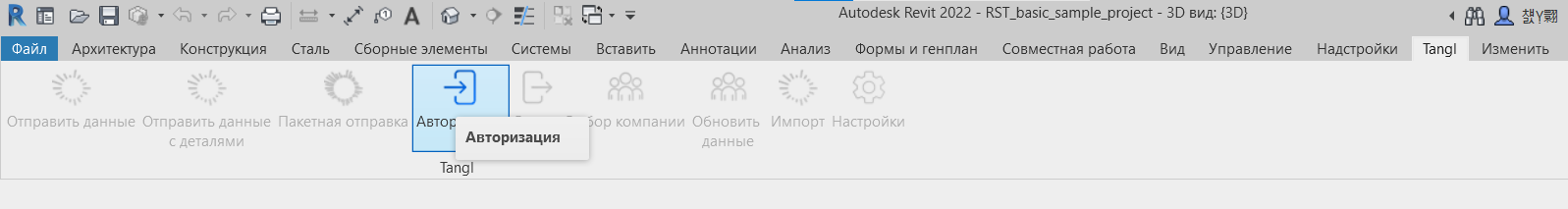

Для этого нужно переключиться на вкладку " Тангл " и нажать "Авторизоваться":

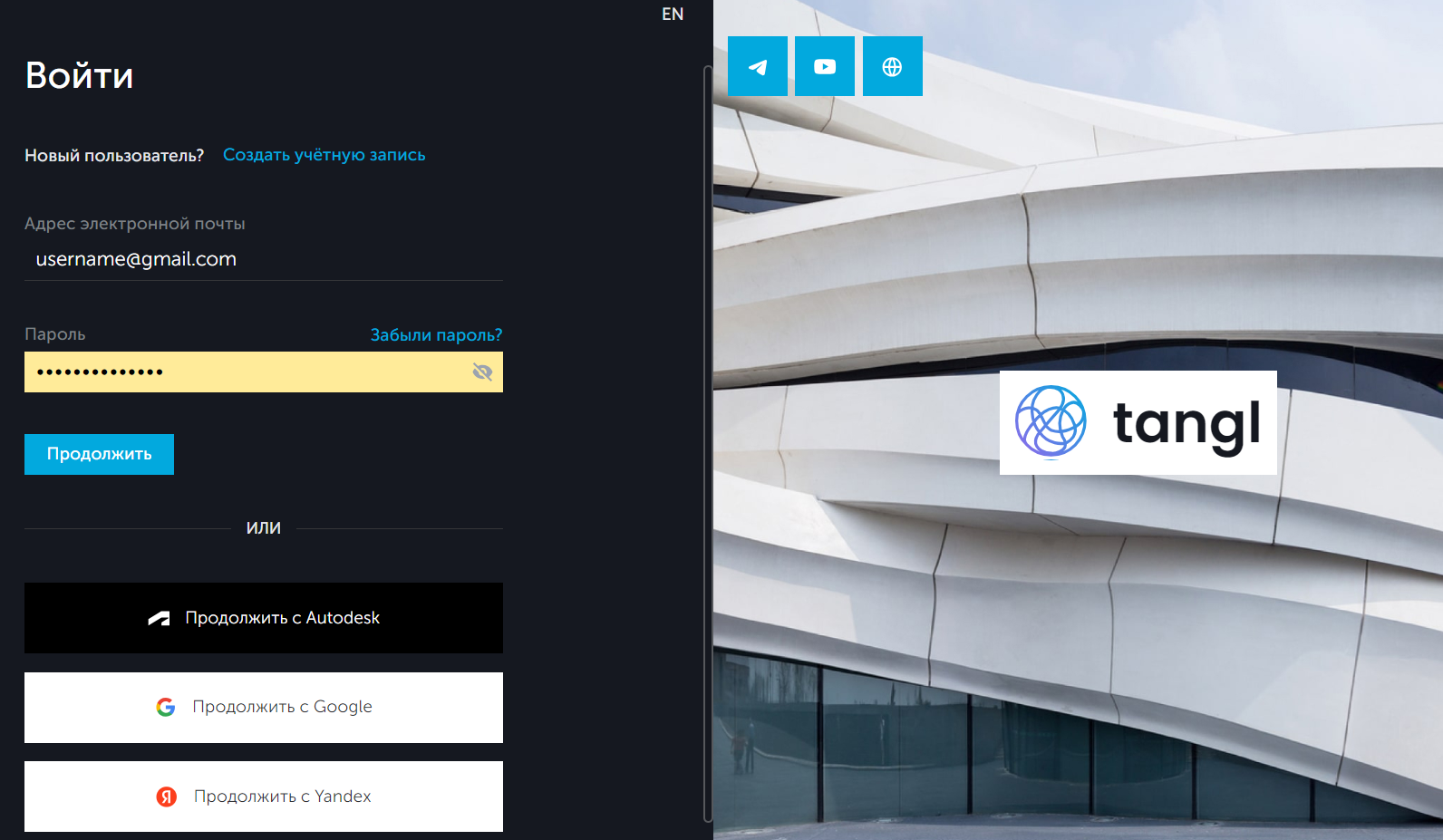

После нажатия на значок с авторизацией произойдет автоматический переход на веб-страницу с окном авторизации в личном кабинете Tangl. Для авторизации ввести данные своего аккаунта.

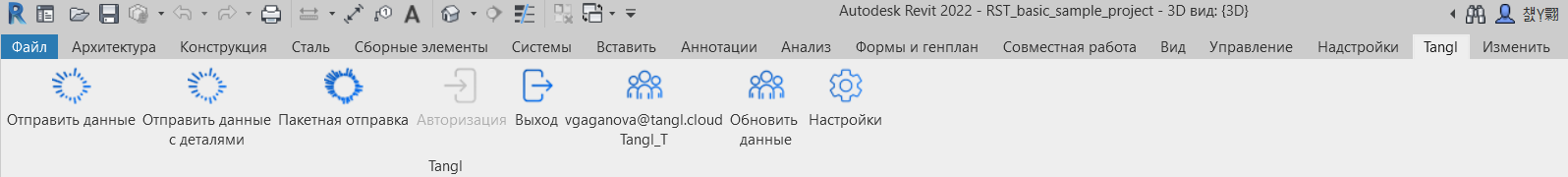

После успешной авторизации на панели плагина для экспорта станут доступны все функции. На кнопке текущего пользователя будет виден электронный ящик пользователя (его логин) и его активная компания, в которую будут отправляться данные.

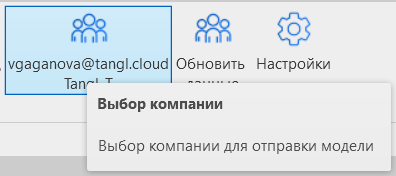

Если пользователь принадлежит нескольким компаниям, то необходимо выбрать активную. Если пользователь принадлежит одной компании, то она уже будет активной. Изменить компанию можно, нажав на кнопку пользователя:

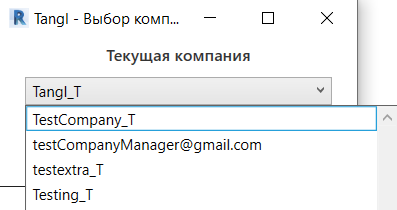

И выбрать компанию из списка доступных:

Экспорт

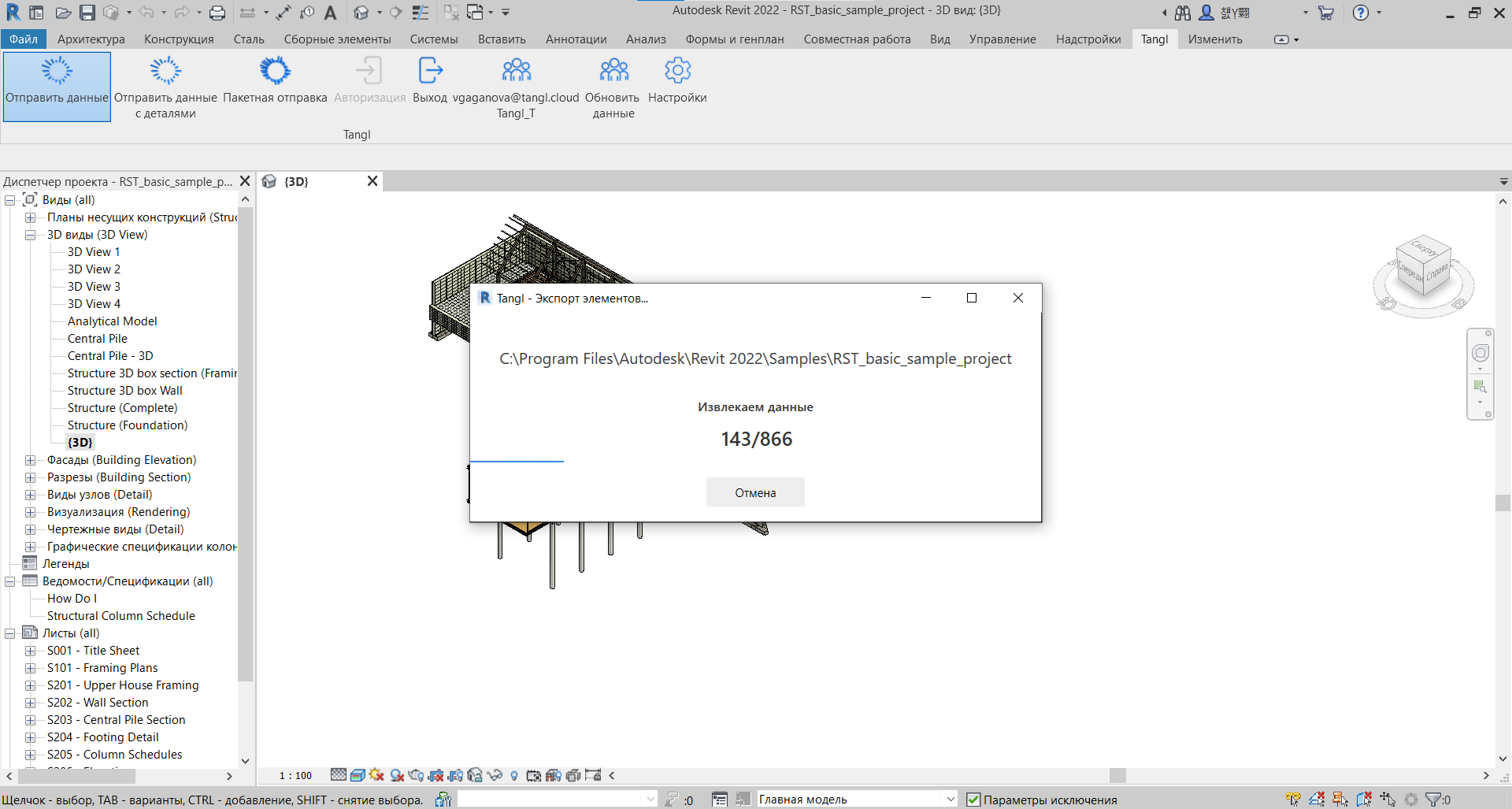

Для отправки данных модели необходимо нажать на кнопку "Отправить данные". Появится окно отправки данных. После окончания отправки окно исчезнет.

При нажатии кнопки "Отправить данные с деталями" перед отправкой модели появится окно для заполнения дополнительной информации. Оно позволяет ввести информацию о внешнем guid модели и guid версии, а также опционально задать пользовательское описание.

При нажатии на значок пакетной отправки будет доступна отправка набора моделей из папки и её вложенных папок на платформу Tangl.

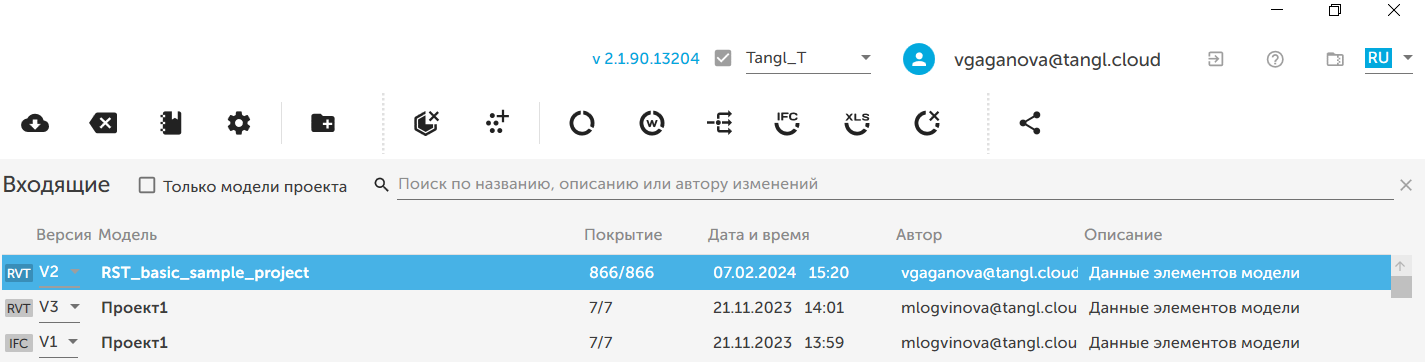

На платформе Tangl в зоне Входящие данные появится новая модель или обновится существующая.

Модель отправляется в указанную в плагине компанию. Входящие данные единые для всех сервисов компании.

Если в плагине выбирается корпоративная компания, то модель отправляется во все сервисы и личный кабинет этой компании, в сервис space она не попадает. И наоборот, если отправить модель в персональную компанию в space, то в остальные сервисы эта модель не попадает.

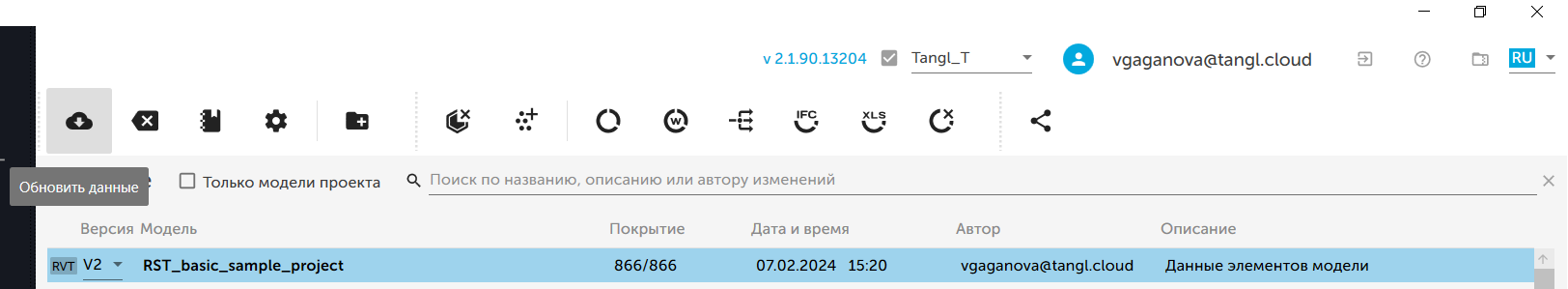

Если модель появилась, то импорт завершён успешно. Если модель не появилась, то нужно нажать кнопку "Обновить данные" на панели инструментов сверху.

Раздел настройки

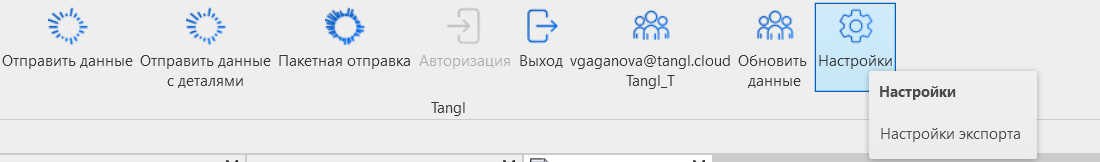

Для настройки экспорта модели необходимо нажать на соответствующий значок на панели инструментов:

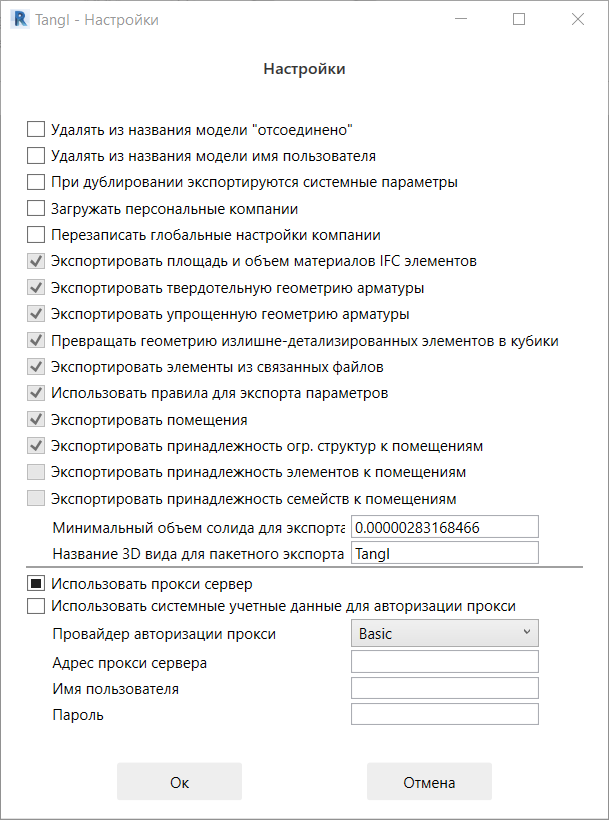

После нажатия на значок откроется окно. По умолчанию будут отмечены некоторые пункты:

Перезапись глобальных настроек

• Удалять из названия модели "отсоединено" – отсекает из названия модели "отсоединено".
• Удалять из названия модели имя пользователя – отсекает из названия модели имя пользователя.
• Загружать персональные компании – отвечает за то, показывается ли в списке компаний персональная компании из space.
• Перезаписать глобальные настройки компании – при выделении пункта откроются остальные пункты настроек для изменения параметров отправки проекта. Если опция не отмечена, то для экспорта будут использоваться настройки, указанные в глобальных настройках корпоративного аккаунта.
• Экспортировать твердотельную геометрию арматуры – экспортироваться будет полная геометрия арматуры, если включен второй пункт, то полная геометрия будет экспортироваться только там, где нет упрощенной.
• Экспортировать упрощённую геометрию арматуры – экспортироваться будет упрощенная геометрия арматуры. Если выбрать оба чекбокса, то будут экспортированы оба варианта: и линии, и 3D-стержни, но линии будут скрыты внутри 3D-фигуры.
• Превращать геометрию излишне-детализированных элементов в кубики – излишне-детализированные элементы (элементы, у которых слишком много ребер, т.е. сильно прорисованные) будут экспортироваться в виде кубиков.
• Экспортировать элементы из связанных файлов – эта функция позволяет экспортировать элементы из связанных файлов.
• Использовать правила экспорта параметров – в глобальных настройках есть вкладка "Правила экспорта параметров", в ней задаются правила наименования параметров, которые подлежат экспорту. Этот чекбокс отвечает за то, будут ли использоваться эти правила. Если он активирован, то экспортируются только те параметры, которые подходят под те правила в глобальных настройках, если не активирован, то экспортируются все параметры.
• Экспортировать значения объема и площади материалов IFC элементов – будут экспортироваться объем и площадь материалов IFC элементов.
• Экспортировать помещения – если чекбокс активен, то помещения будут видны и во вьювере в виде прозрачных геометрических объектов, и в дереве модели. Если неактивен, то помещений не будет ни во вьювере, ни в дереве.
• Экспортировать принадлежность ограждающих конструкций к помещениям – будут экспортироваться элементы, которые в Revit-моделях являются элементами, ограничивающими помещения: стены, колонны, перекрытия, потолки.
• Экспортировать принадлежность элементов к помещениям – будут экспортироваться элементы, которые являются системными и контекстными семействами в Revit.
• Экспортировать принадлежность семейства к помещениям – будут экспортироваться элементы, которые являются загружаемыми семействами в Revit.
