Использование визуального элемента Tangl в Power BI

Визуальный элемент для Power BI позволяет выгружать и отображать модели Tangl непосредственно в отчёте, а также управлять загруженными моделями и их визуальным стилем.

Этот элемент даёт возможность отображать данные прямо в 3D-пространстве на загруженных моделях. Данные могут быть получены как из внешних источников, так и через коннекторы Tangl из элементов модели.

Визуальный элемент включает набор слотов для ввода данных, а также дополнительные настройки для обработки входящих данных по каждой группе слотов.

Настройки

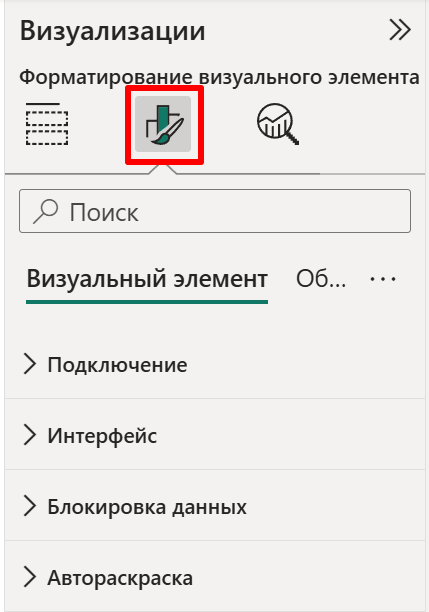

Визуальный элемент содержит несколько групп настроек. Конфигурация некоторых из них обязательна для начала работы с элементом.

Подключение

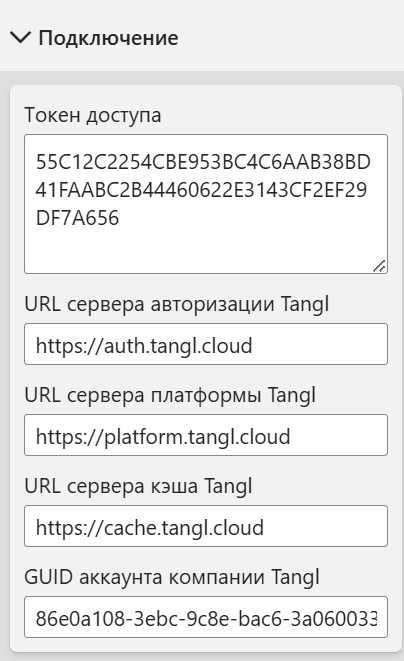

Настройки подключения позволяют ввести реквизиты доступа к серверу или облаку Tangl, чтобы визуальный элемент мог с ними связаться.

• Токен доступа — Bearer-токен доступа к серверам Tangl.
  • В случае использования облака Tangl пользователь может создать токен доступа через API сервера авторизации Tangl.
  • При использовании корпоративного облака с собственной системой авторизации токен выдаётся администратором компании. Для получения токена обратитесь в IT-отдел вашей компании.
  • Если используется корпоративное облако без системы авторизации, поле для токена может оставаться пустым.
• URL сервера авторизации Tangl — адрес сервера авторизации Tangl. Заполняется, если подключение к облаку Tangl или корпоративному облаку работает через сервер авторизации Tangl. По умолчанию: https://auth.tangl.cloud.
• URL сервера платформы Tangl — адрес сервера платформы или сервера моделей Tangl. По умолчанию: https://platform.tangl.cloud.
• URL сервера кэша Tangl — адрес сервера кэша Tangl. По умолчанию: https://cache.tangl.cloud.
• GUID аккаунта компании Tangl — уникальный идентификатор аккаунта компании в Tangl. В случае использования корпоративного облака без сервера авторизации Tangl, поле GUIDа компании может остаться пустым.

Интерфейс

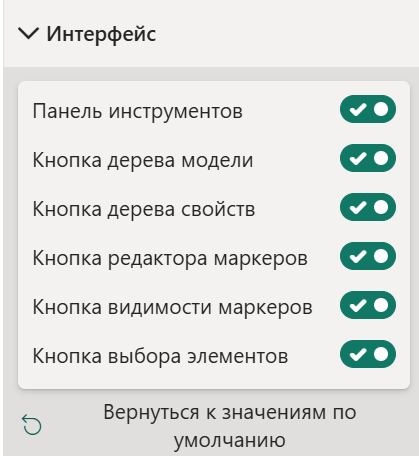

Настройки интерфейса позволяют включать и отключать различные элементы управления на визуальном элементе:

• Панель инструментов — основная панель инструментов User Tangl.
• Кнопка дерева модели — боковая палитра, отображающая структуру загруженных моделей.
• Кнопка дерева свойств — боковая палитра, отображающая свойства выделенного элемента модели.
• Кнопка редактора марок — кнопка на нижней панели вьювера Tangl, позволяющая создавать стили марок.
• Кнопка выбора элементов — кнопка на нижней панели вьювера Tangl, позволяющая выделять элементы модели, если данные о выделении были заведены в соответствующий слот.

Блокировка данных

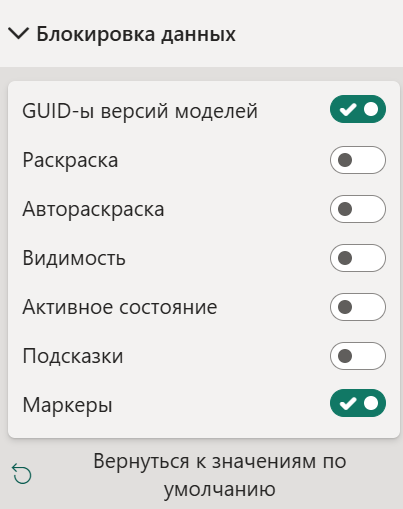

Эти настройки позволяют заблокировать данные, входящие в определённые группы слотов. Блокировка данных означает, что визуальный элемент запоминает данные, которые уже были в него загружены ранее, и не удаляет их, а только добавляет к ним новые. Это позволяет более гибко управлять визуальным состоянием загруженных моделей и отображением информации на них.

Слоты, в которых можно плокировать данные:

• GUID-ы версии моделей — слот для списка GUID загружаемых моделей.
• Раскраска — слот для данных о цвете элементов моделей.
• Автораскраска — слот для данных об автоматической раскраске элементов моделей.
• Видимость — слот для данных о видимости элементов моделей.
• Активное состояние — слот для данных об активных элементах моделей. Неактивные элементы будут отображаться в режиме подложки.
• Подсказки — слот для данных о всплывающих подсказках на элементах моделей.
• Маркеры — группа слотов для данных о различных стилях оформления маркеров на элементах моделей.

Автораскраска

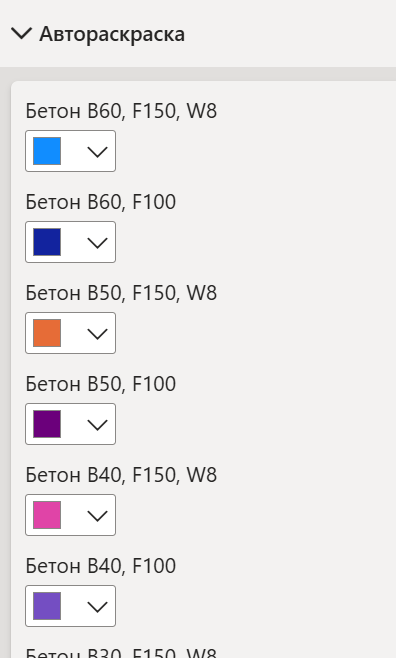

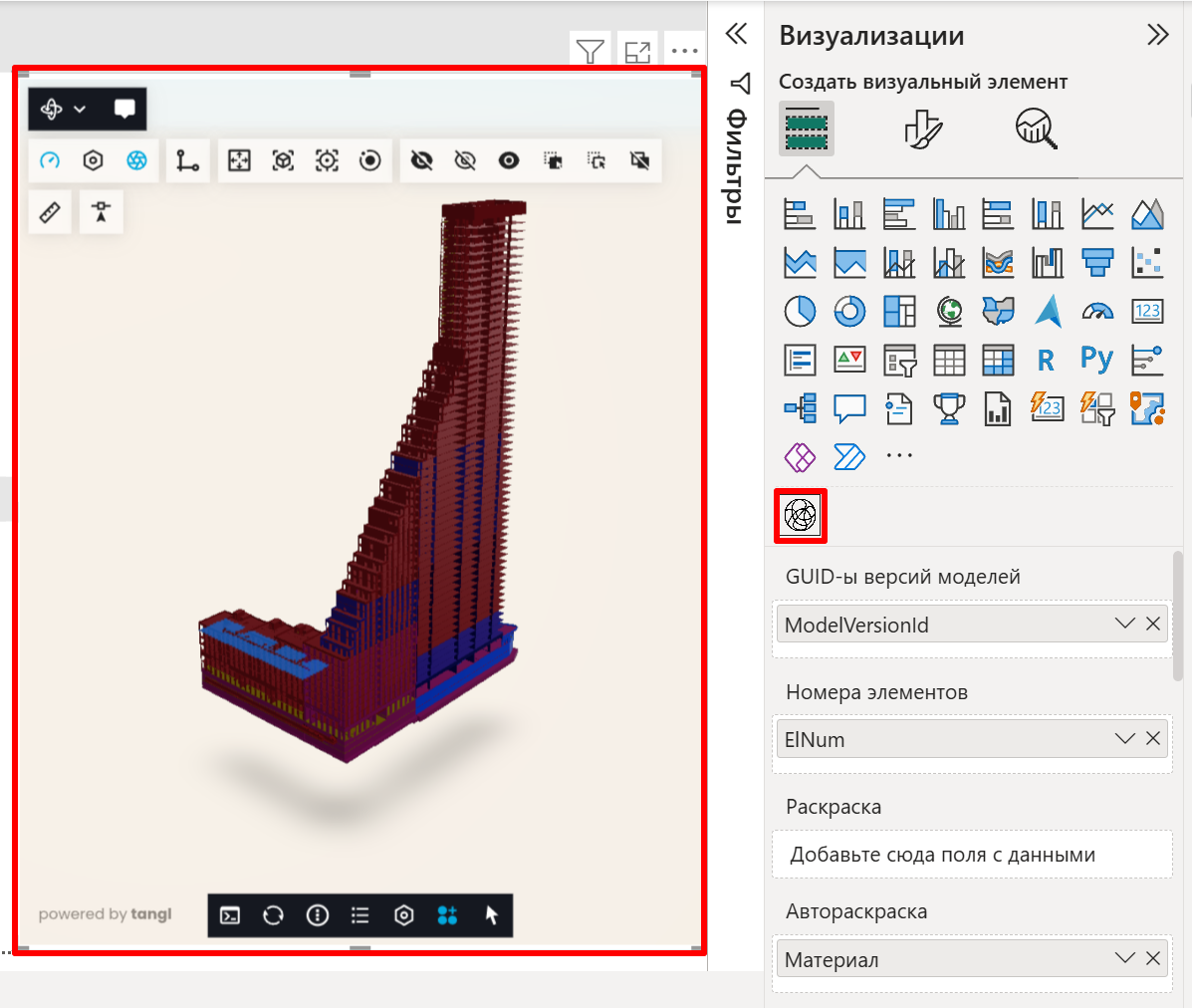

В случае использования данных для автораскраски, визуальный элемент содержит цветовую палитру со списком сгенерированных цветов и соответствующих данных для них.

Слоты для данных

Слоты позволяют загружать данные различного характера в визуальный элемент для определения списка загружаемых моделей, управления состоянием элементов на этих моделях, а также отображением информации на них.

Основные слоты

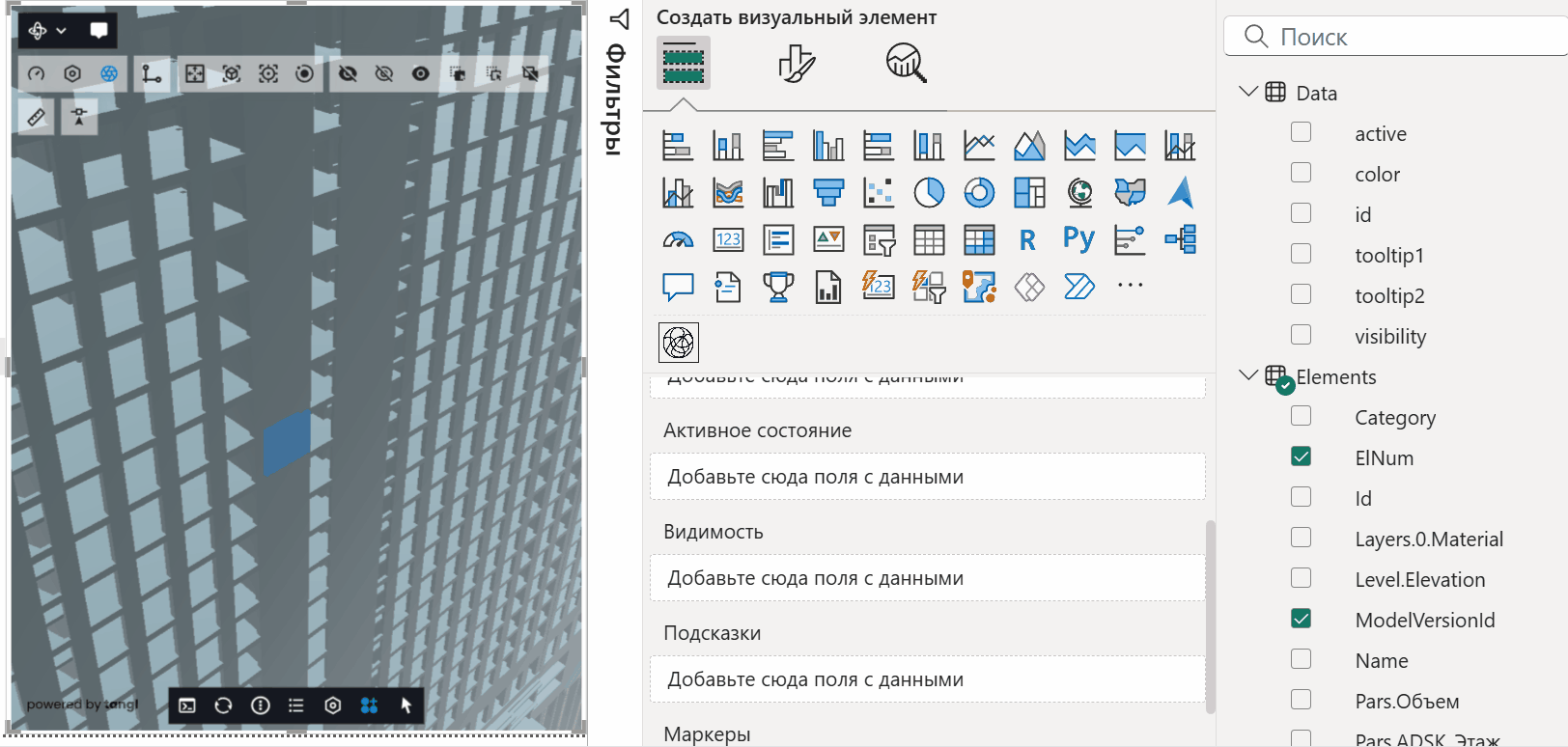

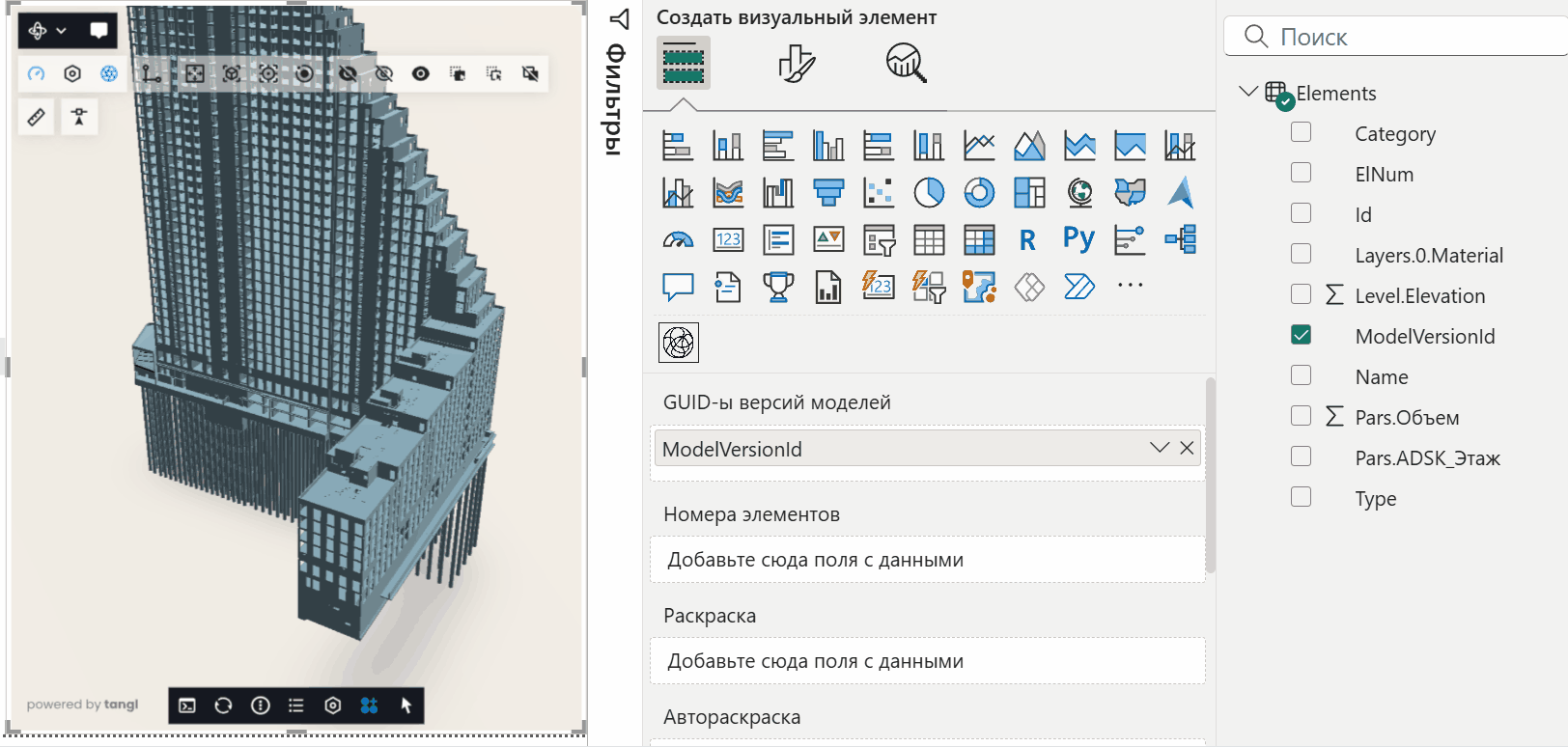

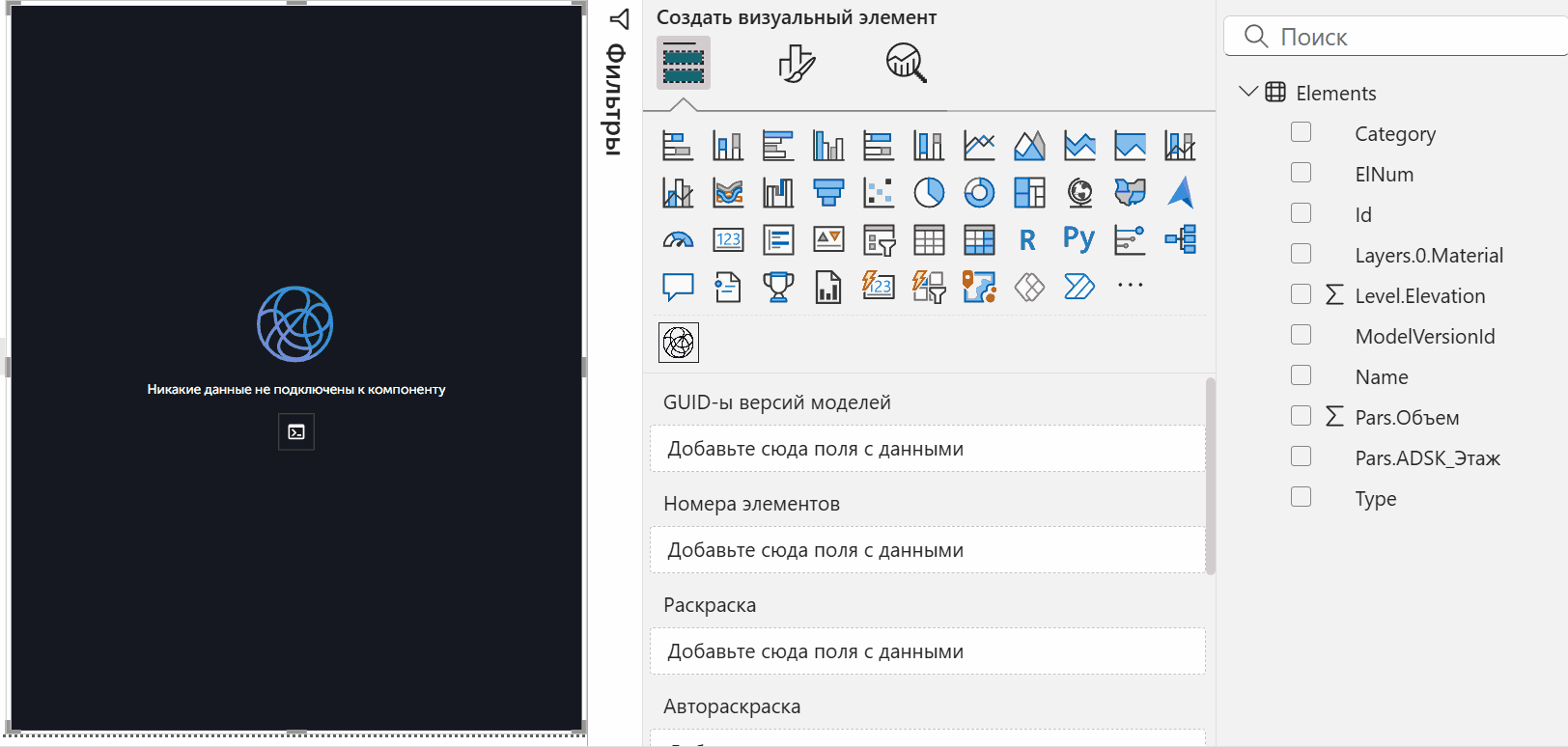

• GUID-ы версии моделей — список GUID версий моделей, которые необходимо загрузить в 3D-сцену визуального элемента. Это обязательный слот для активации визуального элемента.

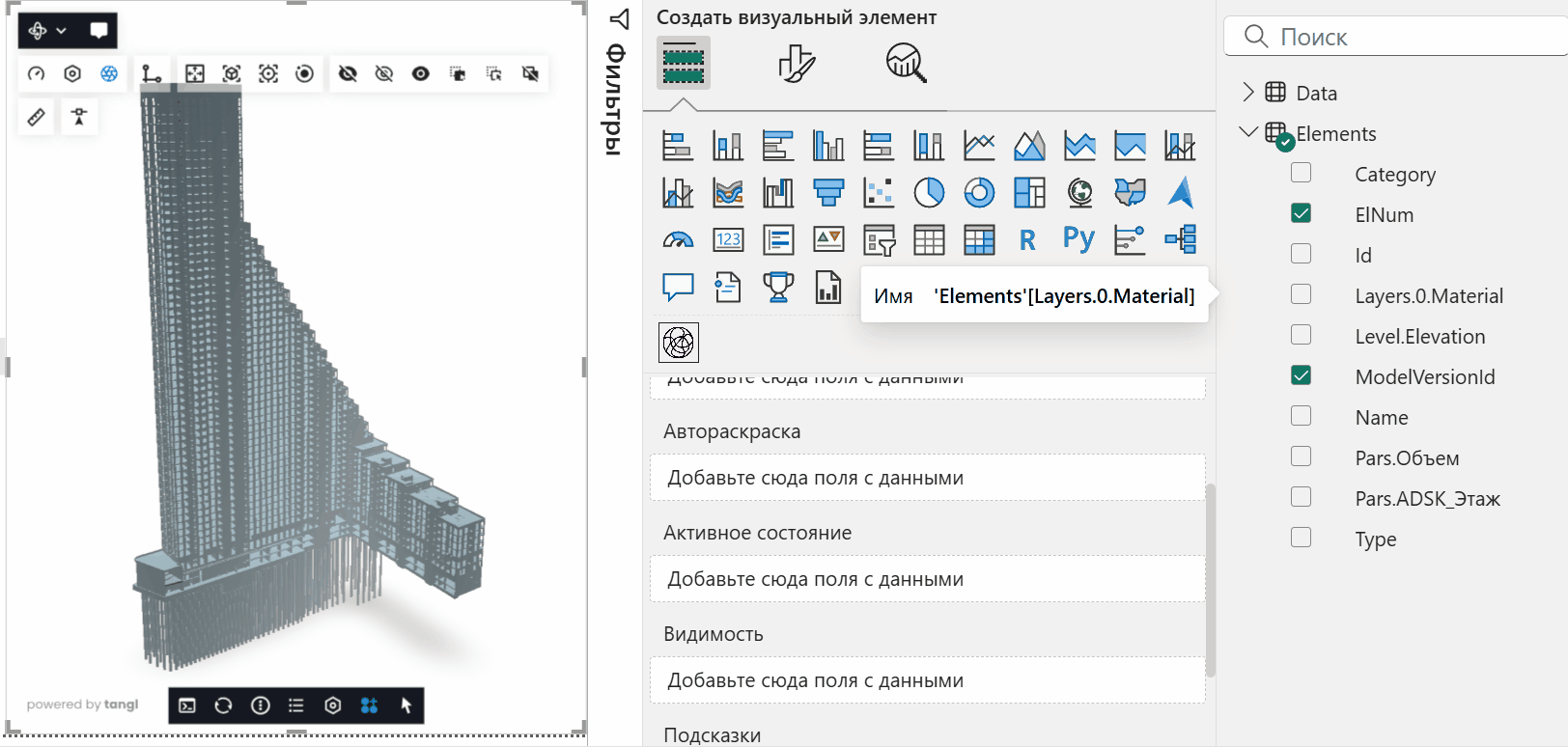

• Номера элементов — список номеров элементов загруженных моделей, для которых будут подаваться дополнительные данные в остальные слоты. Список номеров элементов для нужных моделей можно получить с помощью коннекторов Tangl. Это обязательный слот для работы остальных слотов в визуальном элементе, так как все остальные слоты сопоставляют свои данные с этим слотом. Если в остальных слотах используются данные из разных источников, соответствующие поля в них должны быть связаны с полями источника данных, содержащего номера элементов.

Работа с внешними данными

Как правило, все специальные слоты в визуальном элементе работают с данными из внешних источников.

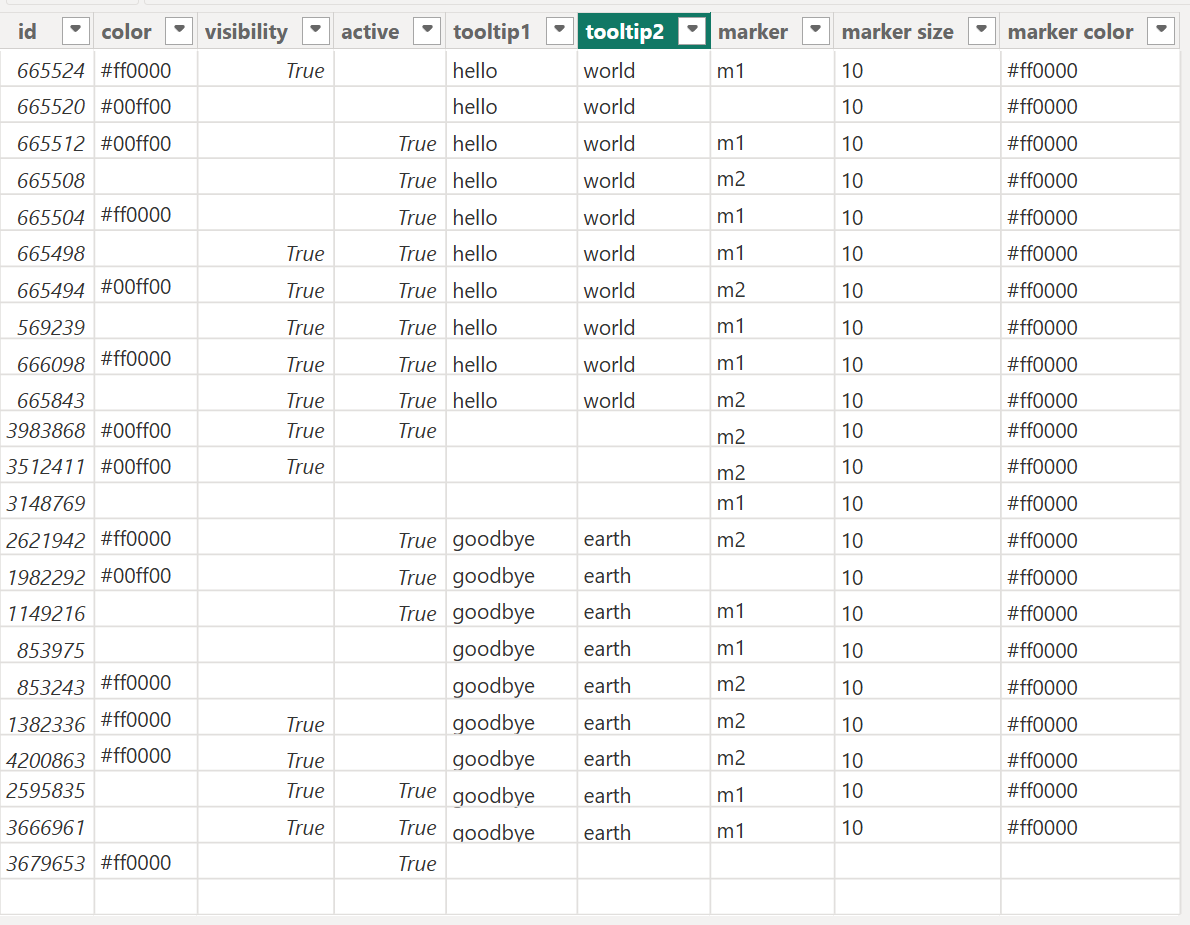

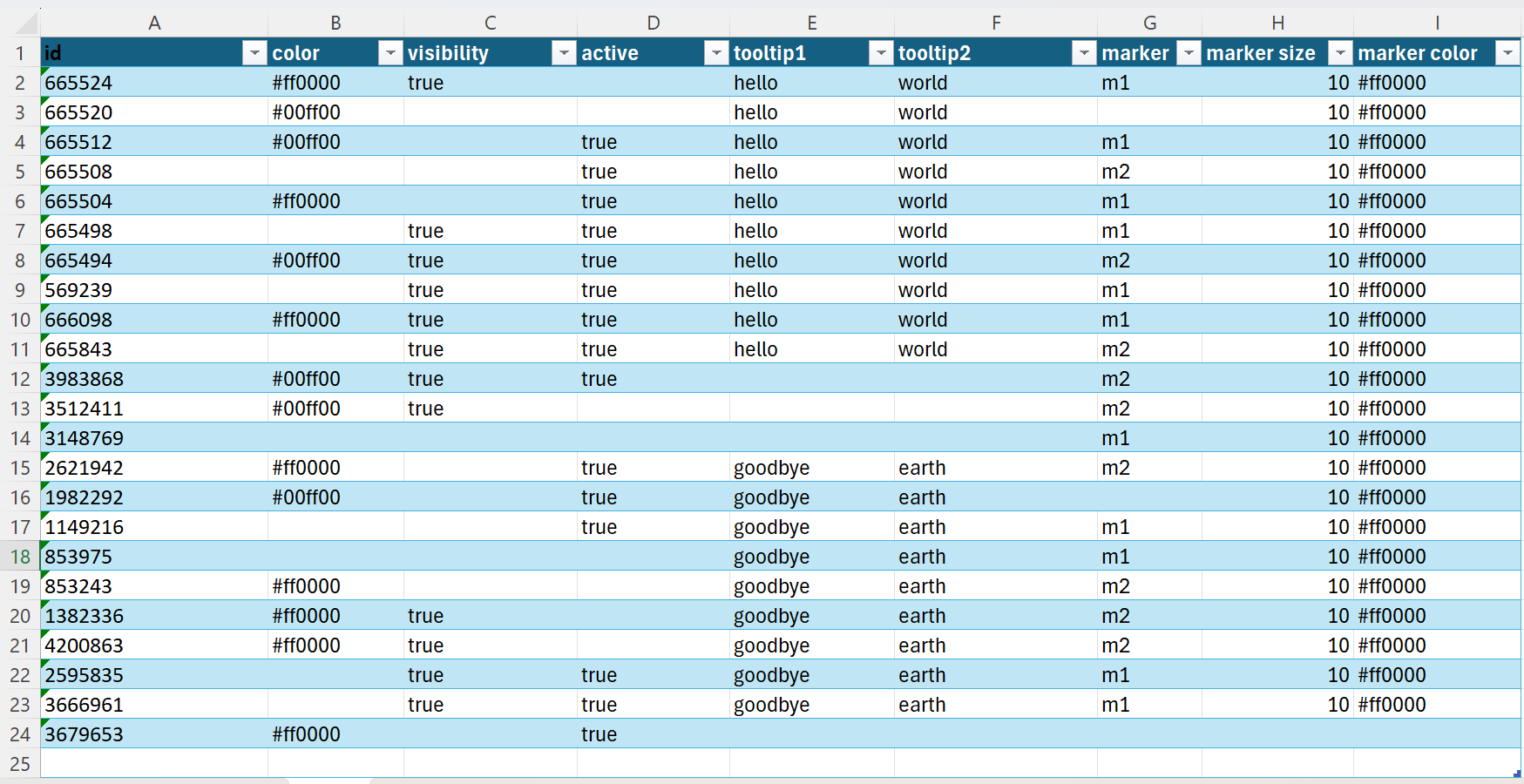

Вот пример таблицы Excel с колонками и данными для слотов визуального элеммента:

Эта-же таблица в Power BI:

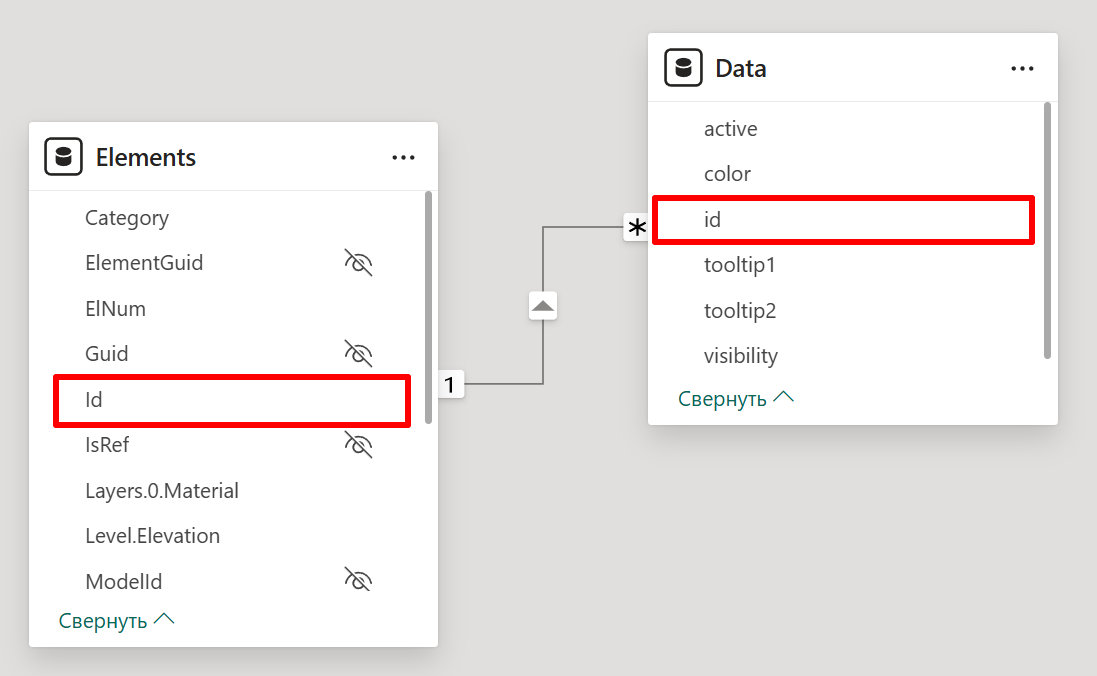

Чтобы визуальный элемент правильно сопоставил эти данные с нужными элементами модели, таблица с этими данными должна быть связана с таблицей элементов, полученной через коннекторы Tangl.

Эта связь может быть реализована с использованием любых колонок, но обычно используется колонка идентификаторов элементов.

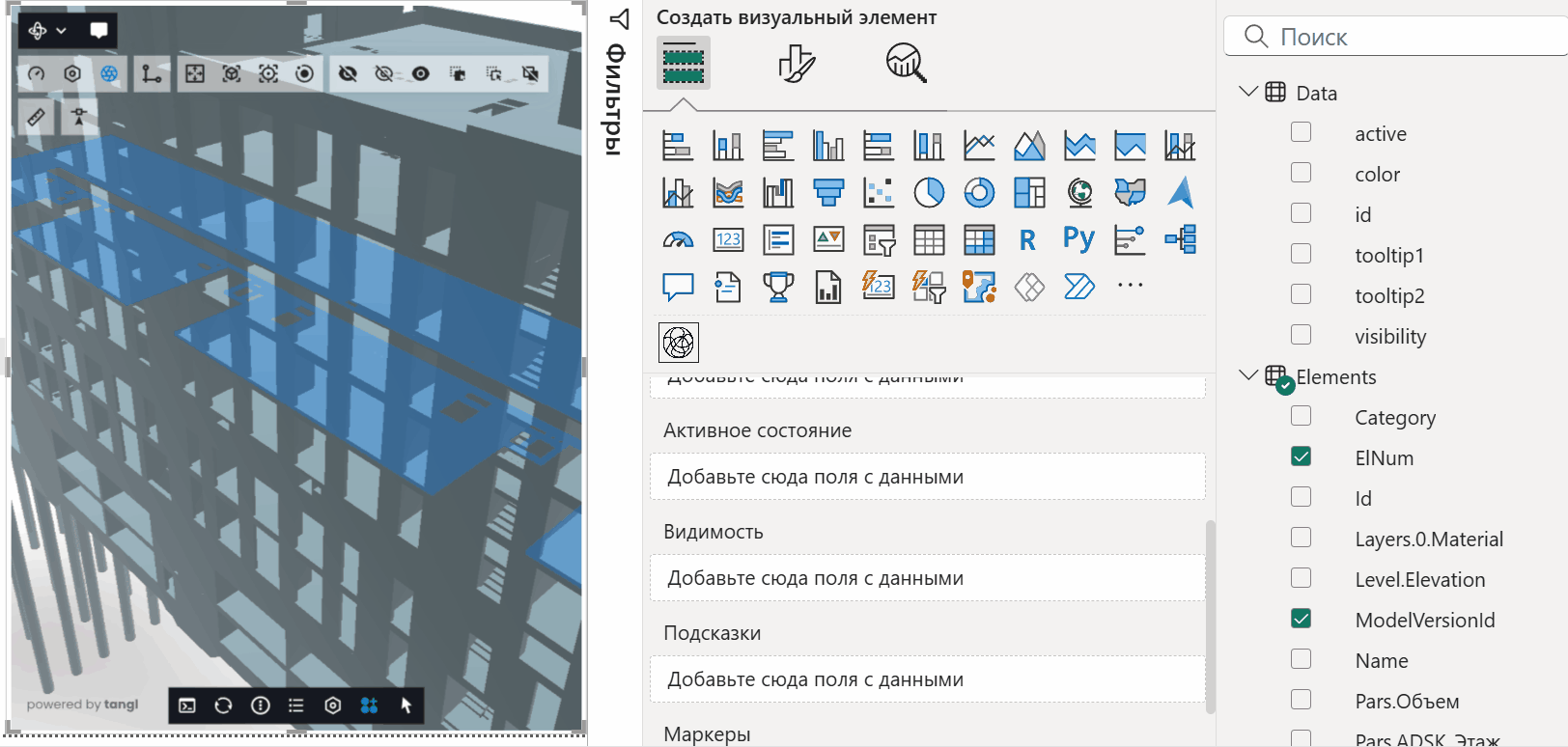

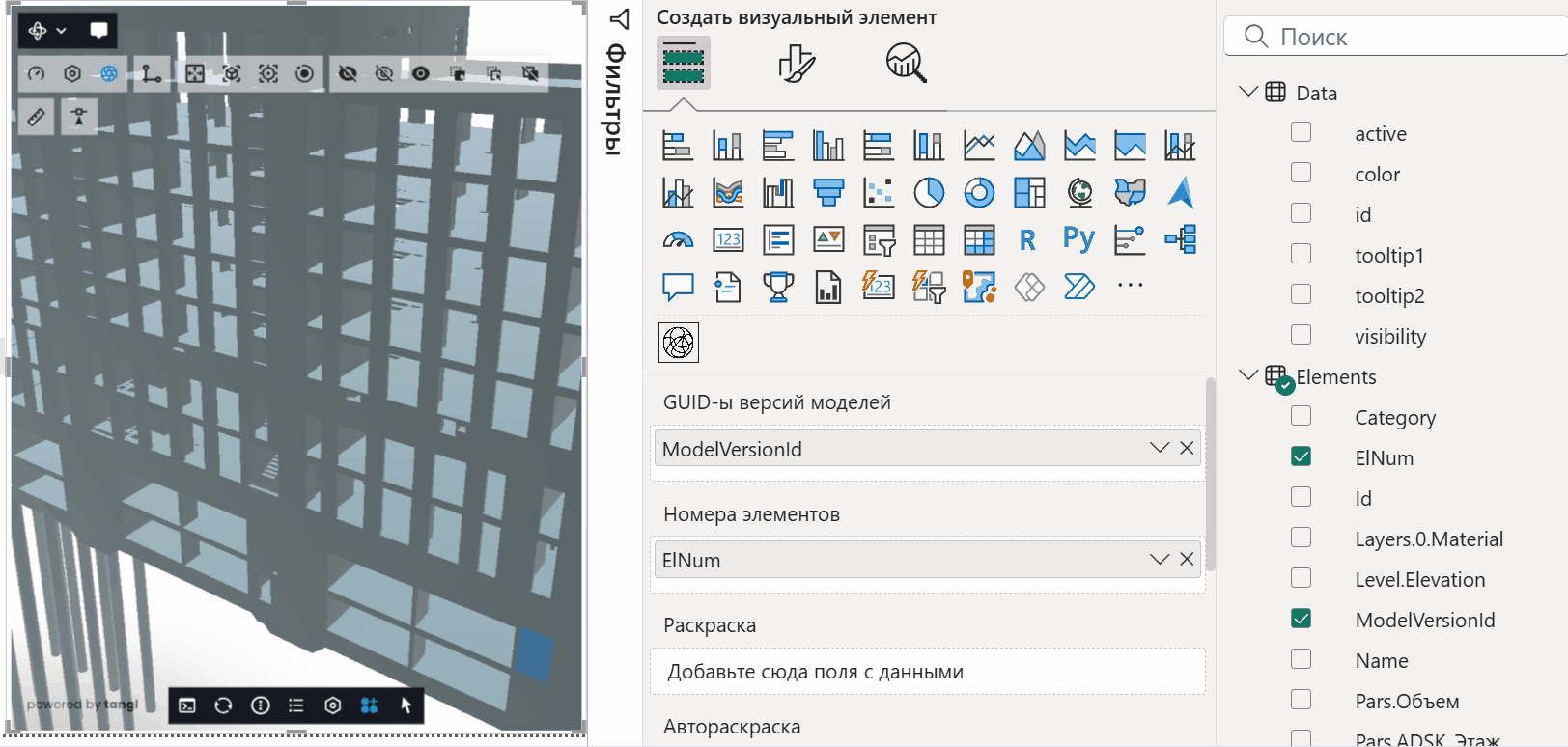

Теперь обе таблицы совместно можно использовать в слотах визуального элемента.

Слоты для управления состоянием и отображением

• Раскраска — список цветов, в которые необходимо раскрасить определённые элементы моделей.

• Автораскраска — список любых данных, на основе которых будет сгенерирована цветовая палитра для автоматической раскраски элементов моделей.

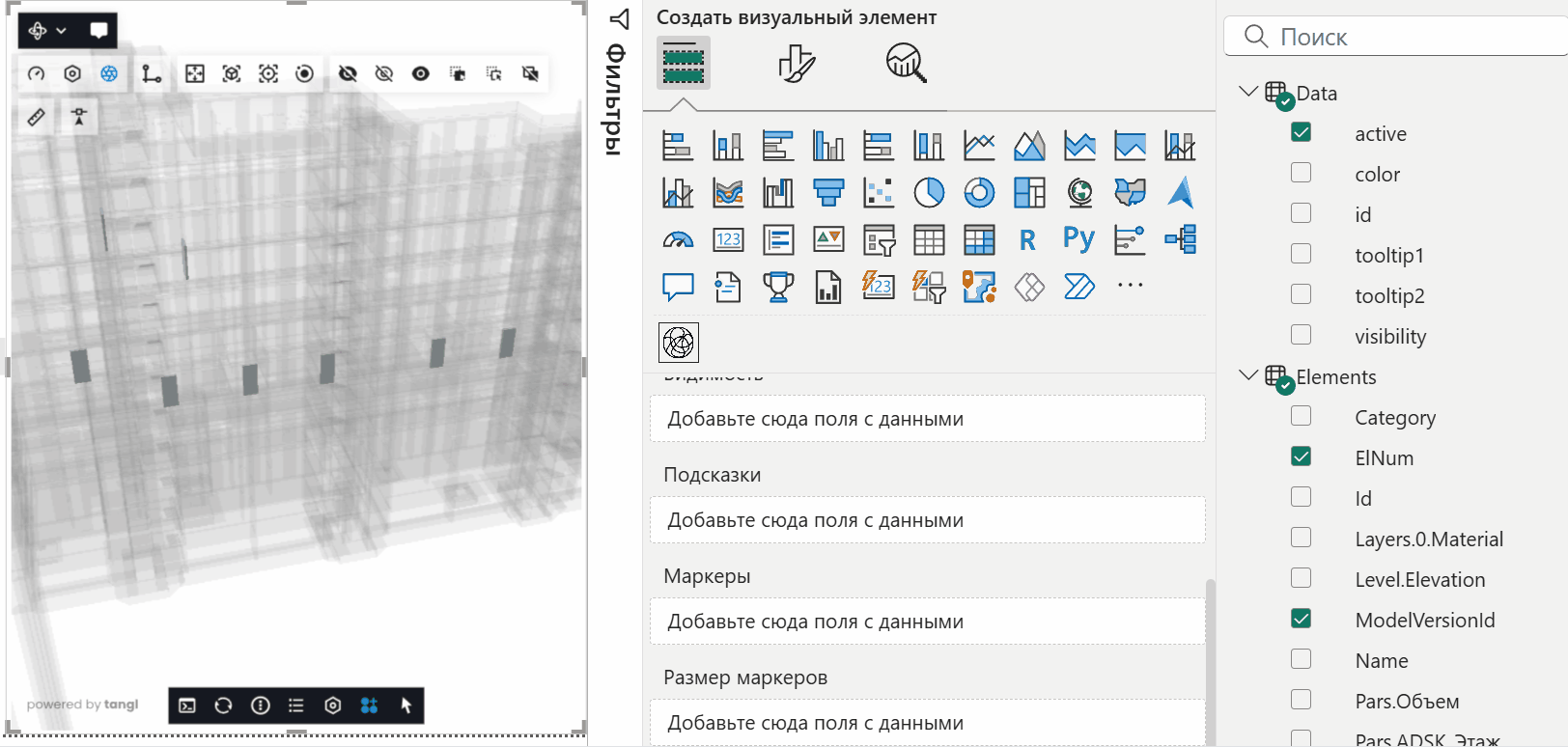

• Активное состояние — список состояний. Если данные содержат значения True или False, они будут определять активный статус элемента (активен или в подложке). В ином случае данные будут интерпретироваться как True. Отсутствие данных интерпретируется как False.

• Видимость — список состояний. Если данные содержат значения True или False, они будут определять видимый статус элемента (видим или скрыт). В ином случае данные будут интерпретироваться как True. Отсутствие данных интерпретируется как False.

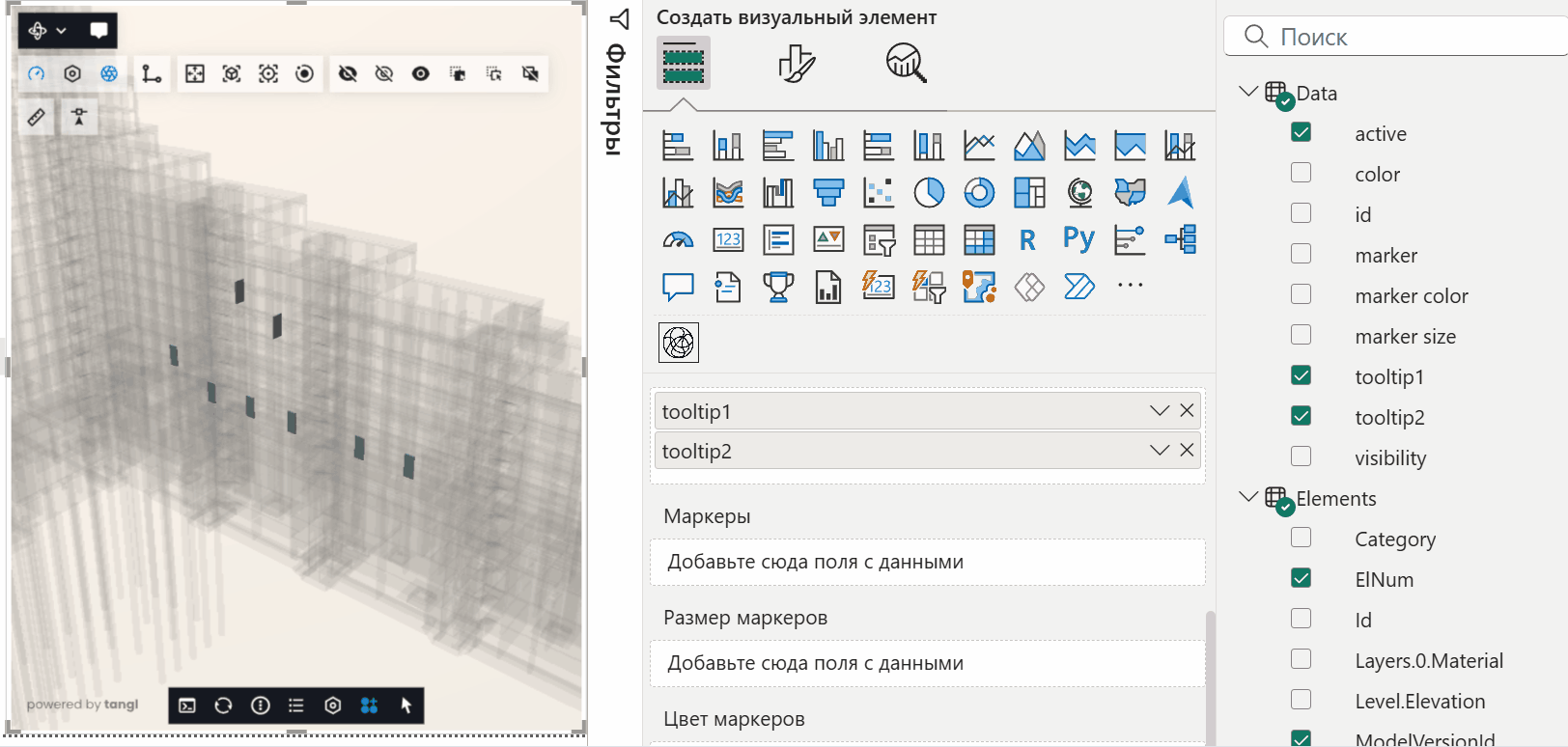

• Подсказки — один или несколько списков текстовых данных, используемых для генерации всплывающих подсказок на элементах. Содержимое подсказок представляется в виде списка пар "ключ-значение". Ключом является имя колонки с данными, входящими в слот, а значением — сами данные в колонке.

Редактор стилей маркеров

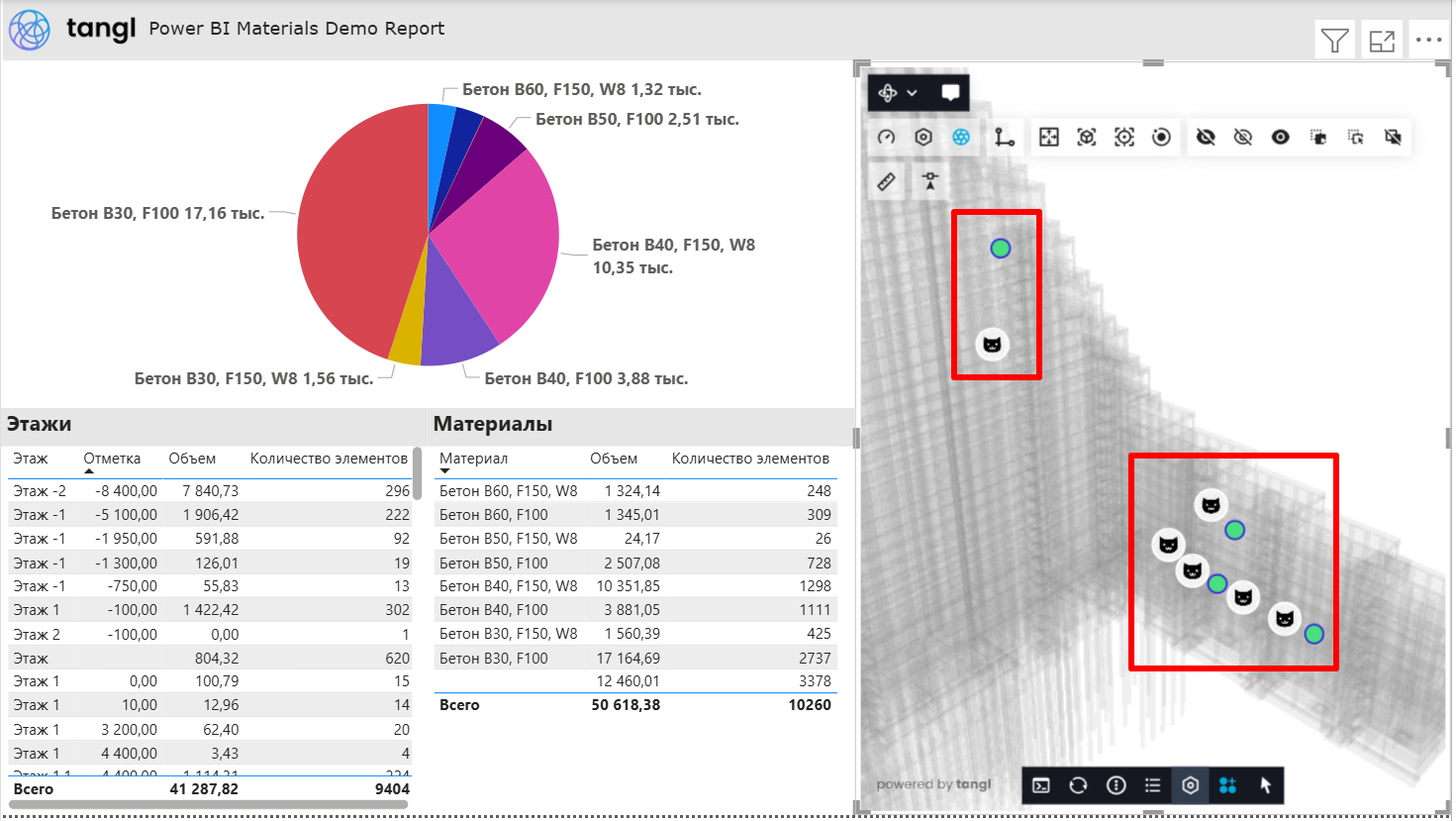

Визуальный элемент позволяет отображать на элементах моделт специальные маркеры. Маркер — это круглая отметка, которая может иметь определённый цвет, обводку, изображение внутри, размер, а также специфическую всплывающую подсказку. Всё это делает маркеры удобным и гибким инструментом для отображения на модели различных событий, коллизий, замечаний и других данных.

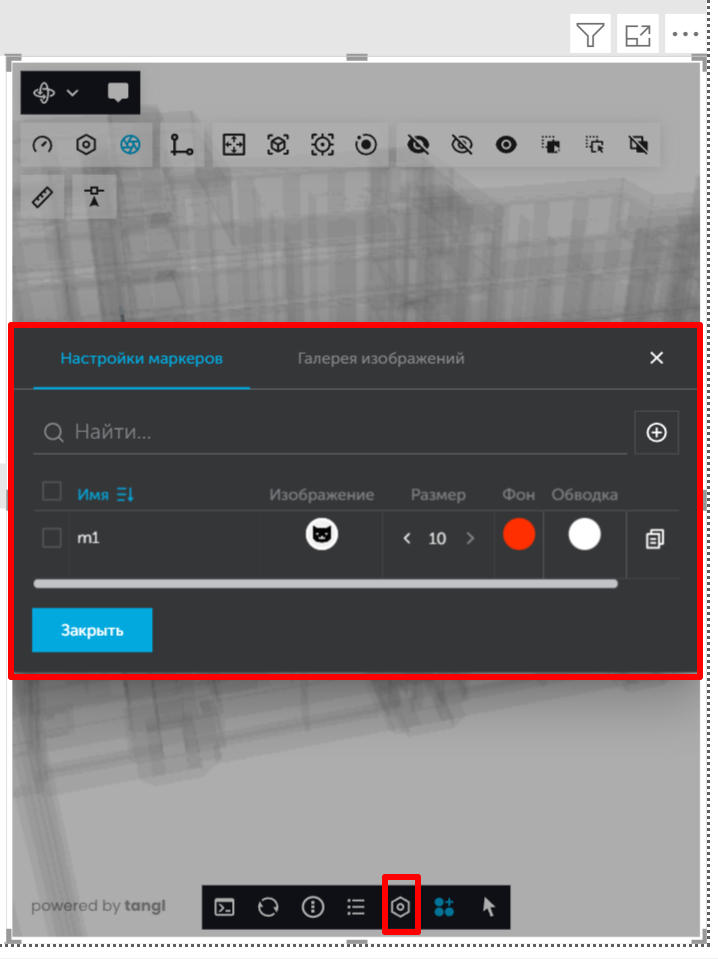

Кнопка редактора стилей маркеров находится на нижней панели вьювера:

Стили маркеров хранятся в хранилище Tangl и доступны всем пользователям одной компании.

Каждый стиль имеет уникальное имя и визуальные свойства.

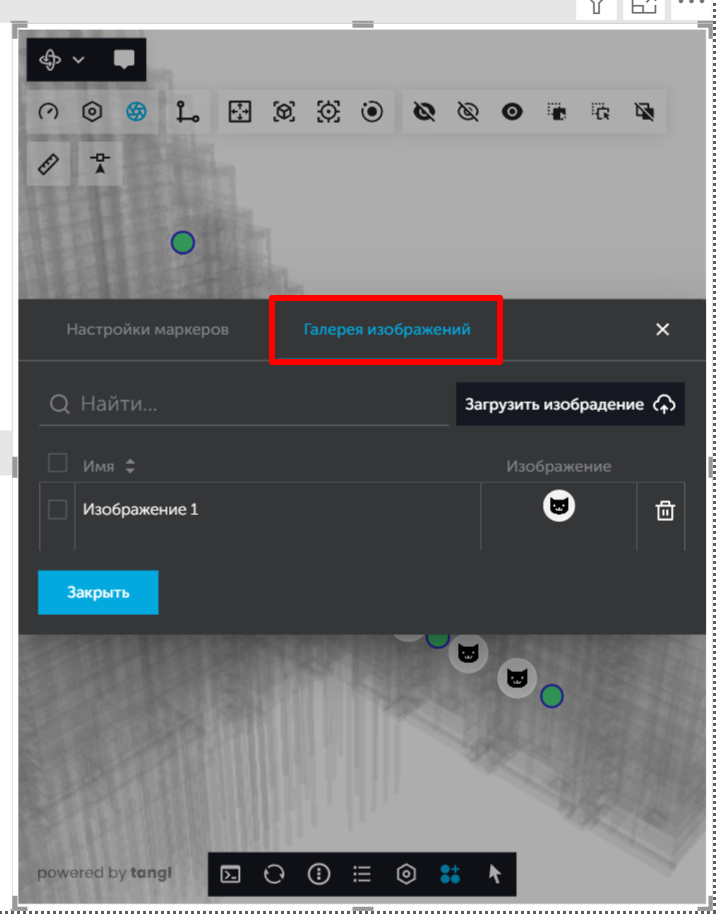

Также редактор позволяет загружать картинки для того, чтобы их можно было использовать внутри маркеров. Это позволяет создавать маркеры с различными иконками.

Имена стилей маркеров используются в слоте "Маркеры".

Слоты для маркеров

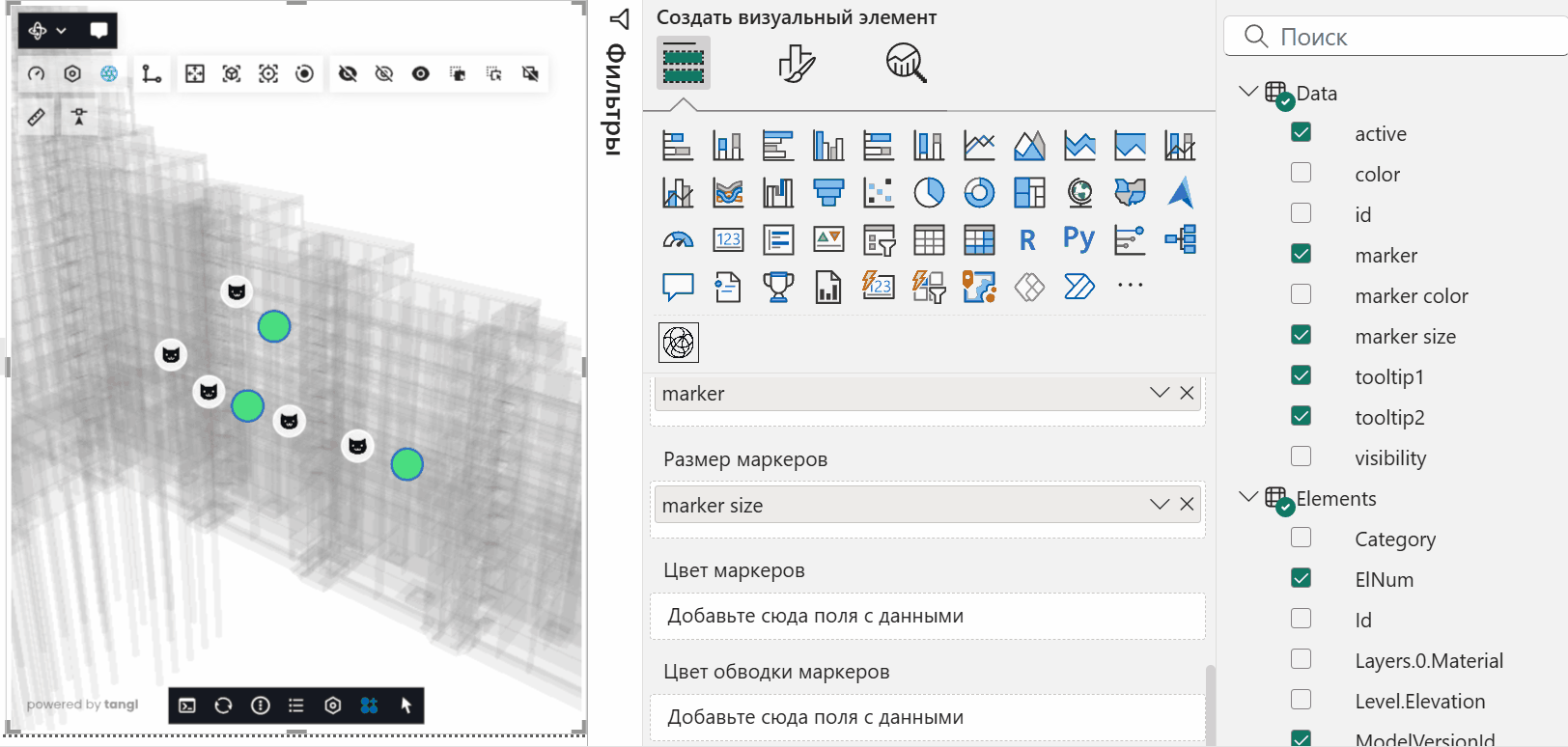

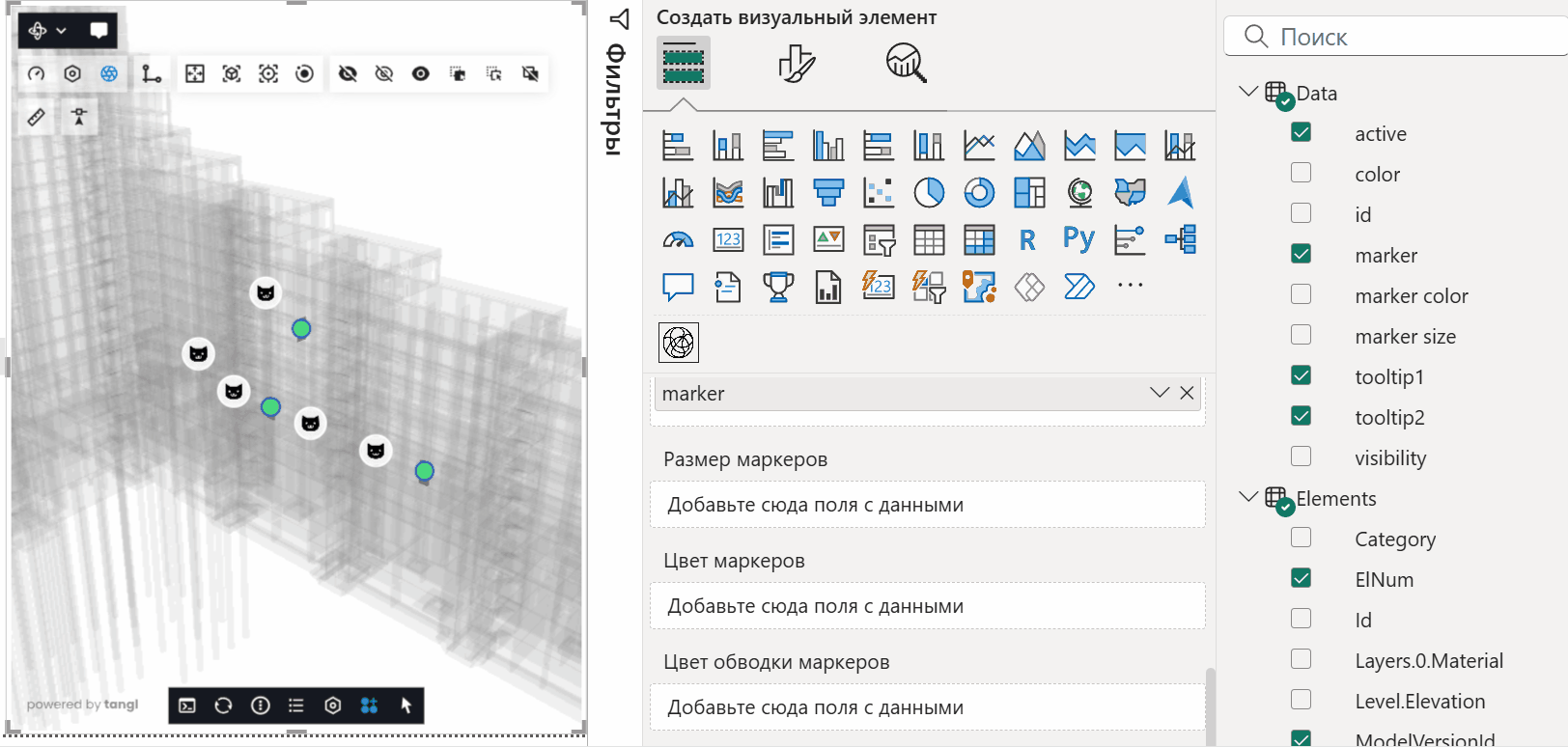

• Маркеры — список стилей маркеров. Каждый стиль, указанный в этом списке, должен существовать в редакторе маркеров.

• Размер маркеров — список чисел. Эти данные переопределяют размер каждого маркера на элементе, с которым он ассоциирован.

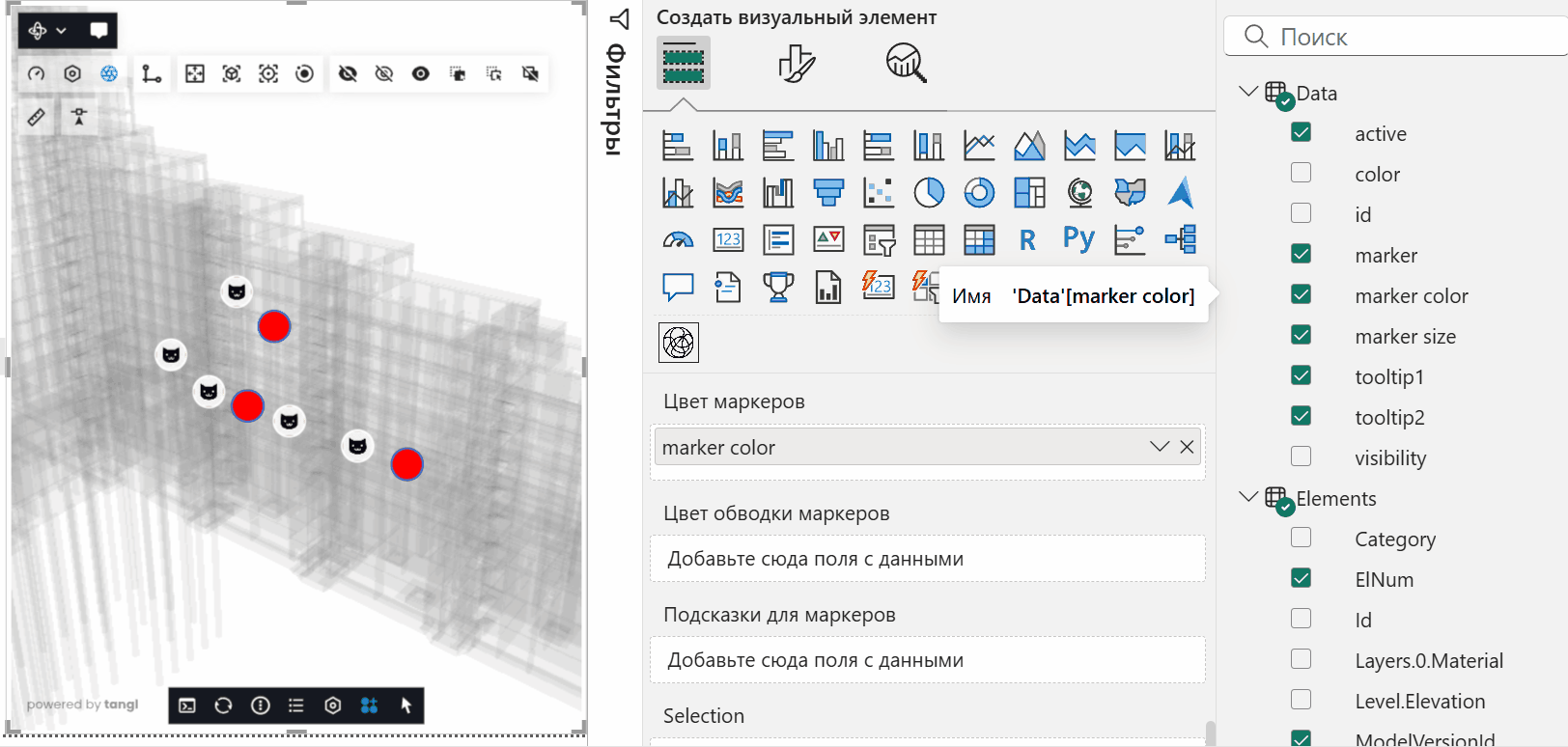

• Цвет маркеров — список цветов. Эти данные переопределяют цвет каждого маркера на элементе, с которым он ассоциирован.

• Цвет обводки маркеров — список цветов. Эти данные переопределяют цвет обводки каждого маркера на элементе, с которым он ассоциирован.

• Подсказки для маркеров — один или несколько списков текстовых данных, используемых для генерации всплывающих подсказок на маркерах, на элементах, с которыми они ассоциированы. Содержимое подсказок представляется в виде списка пар "ключ-значение". Ключом является имя колонки с данными, входящими в слот, а значением — сами данные в колонке. Работает аналогично слоту "Подсказки", но только для маркеров.

Дополнительные слоты

• Выделение элементов — список состояний. Если данные содержат значения True или False, они будут определять статус выделения элемента (надо выделить по команде или нет). В ином случае данные будут интерпретироваться как True. Отсутствие данных интерпретируется как False. При получении данных выделение элементов не производится сразу. Элементы можно выделить вручную, используя функцию выделения элементов на нижней панели в User Tangl.
