Импорт данных в формате Excel
Импорт данных в формате Excel
В зоне Входящие могут храниться не только BIM модели, но и таблицы Excel. Они будут также считаться BIM данными, только без 3D геометрии. Каждая строка таблицы будет считаться элементом, а данные в столбцах таблицы будут считаться свойствами элементов.
В таблицах можно хранить, обновлять и использовать в анализе немоделируемые BIM данные (например, геологические изыскания, кабельные журналы, данные по земляным работам и т.д.).

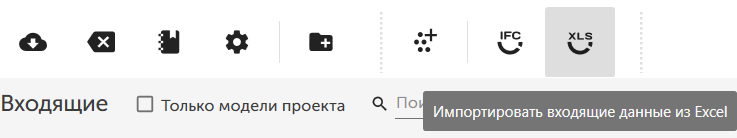

Для импорта данных из Excel в окне Проекты нажать на "Импортировать входящие данные из Excel" на панели инструментов:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/yXd1at1J61W_h7QxPT8sXOGe.png)

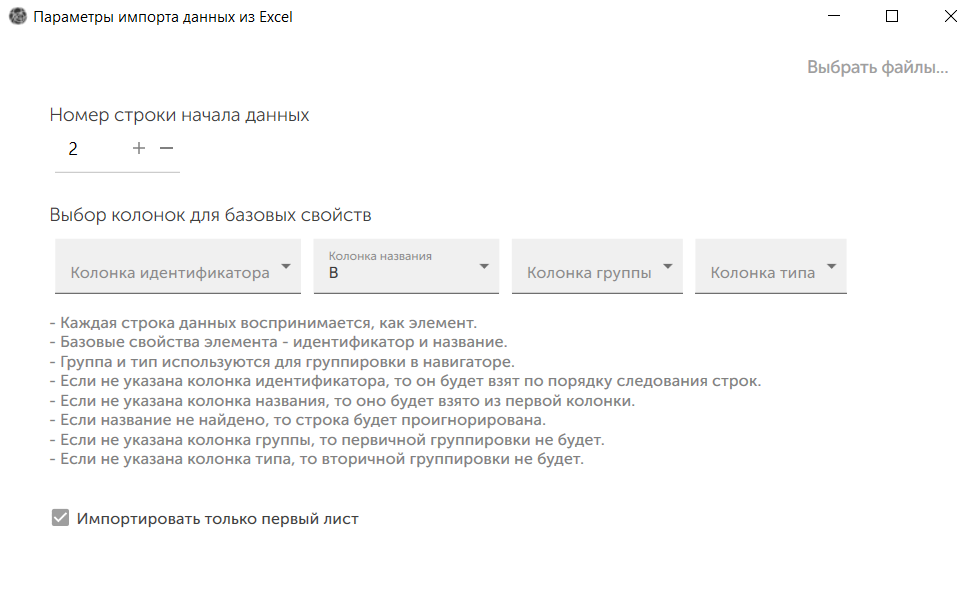

После нажатия на значок появится окно параметров импорта из Excel.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/6O896CtXagF77KyyBlxwxx0_.png)

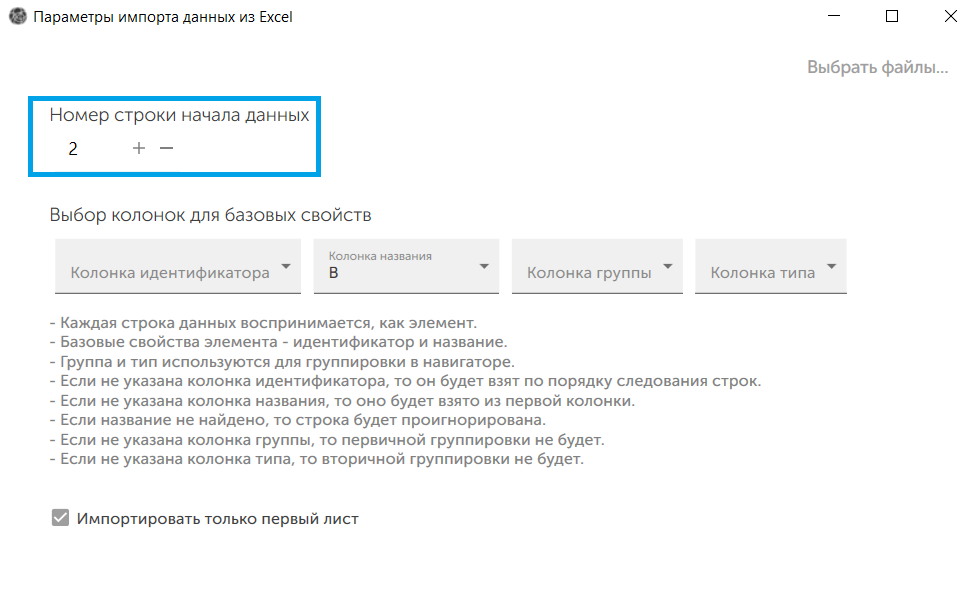

Номер строки начала данных
Файл Excel должен содержать строку с названиями столбцов. Чтобы начать с данных, а не с шапки, нужно указать, с какой строки начинаются сами данные.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/0rT7Sql-7xwjzVqKYBWq4-t4.png)
Колонок со свойствами в таблице может быть сколько угодно. Некоторые из них могут иметь определенные роли, которые необходимы для структурирования элементов:
- колонка идентификатора
- колонка имени
- колонка группы
- колонка типа

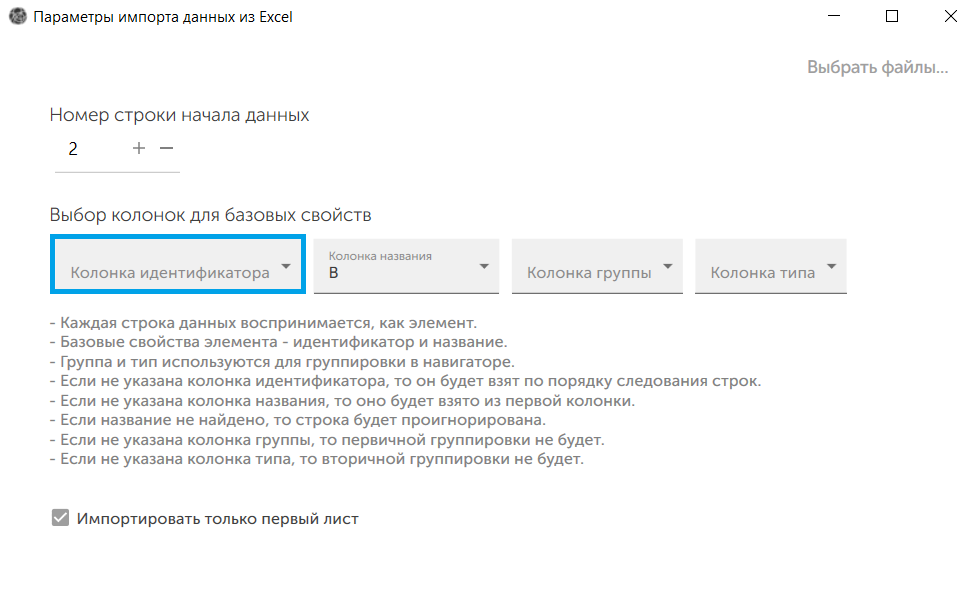

Колонка идентификатора
Идентификатор нужен, чтобы система смогла распознать нужный элемент в случае обновления таблицы и повторного импорта.
Если идентификатор не указан, то он будет взят по порядку следования строк.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/fuoheZobKk8LYqLxIP7FDrCN.png)

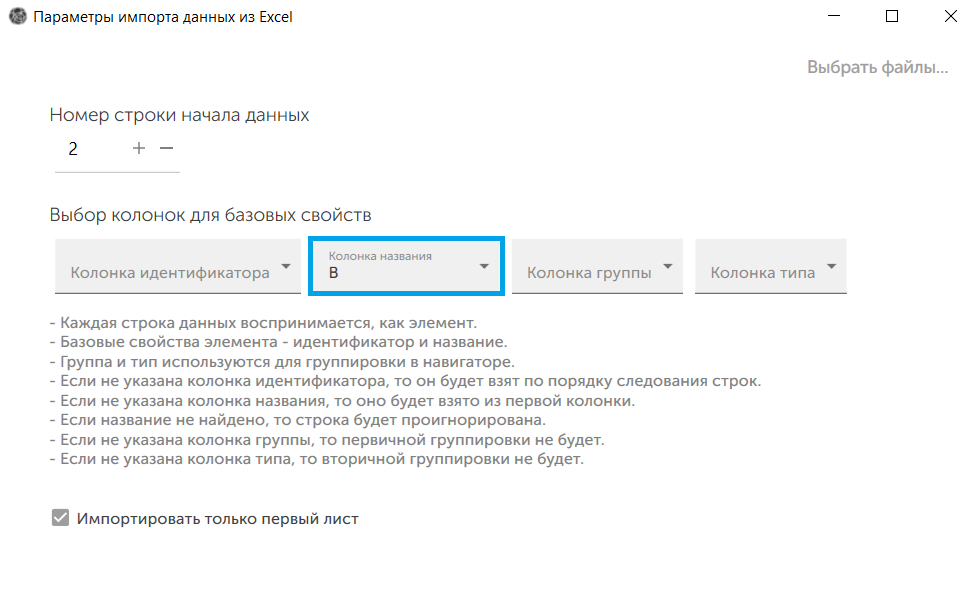

Колонка названия
Это поле используется для задания названия объекта.
Если не указано название, то оно будет взято из первой колонки.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/zFqD0MSWFH6YX_57OFbSdINw.png)

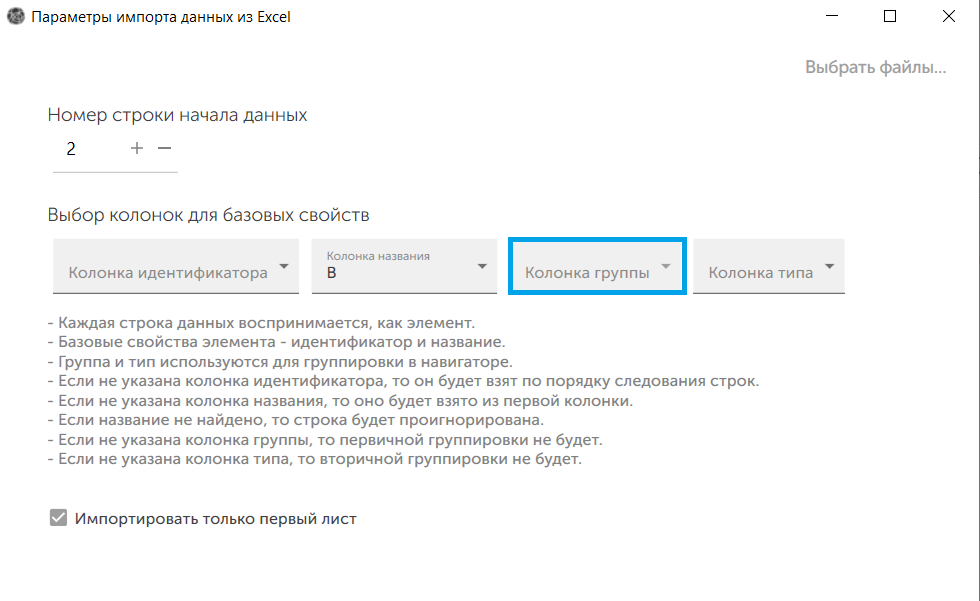

Колонка группы
Это поле задает первичную группировку в навигаторе модели.
Если не указана группа, то первичной группировки не будет.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/YrbDuZ_8HvqVjiVDjN7C75qu.png)

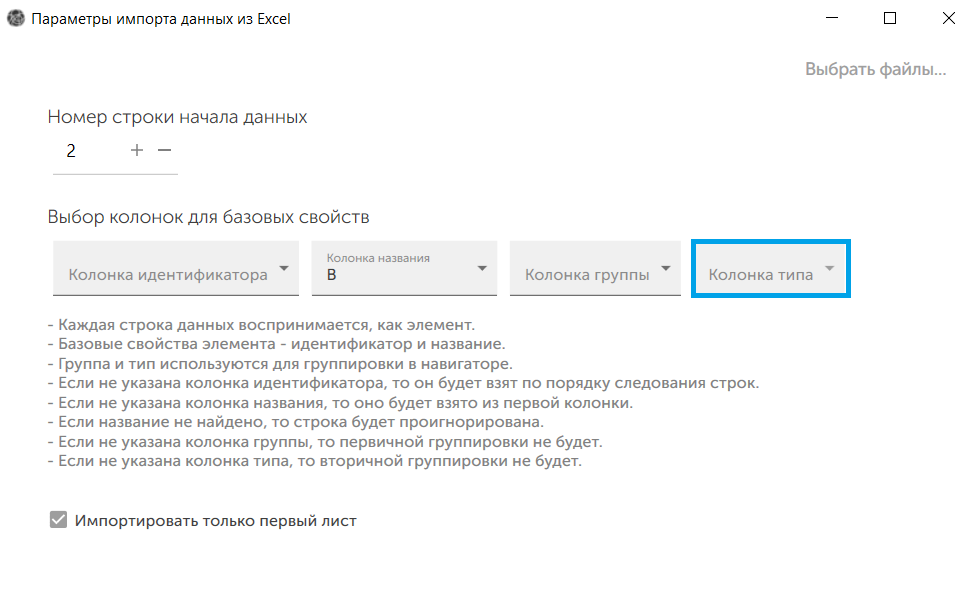

Колонка типа
Это поле задает вторичную группировку в навигаторе модели.
Если не указан тип, то вторичной группировки не будет.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/SGVFSjCFKA4fPDH5i4bErreD.png)

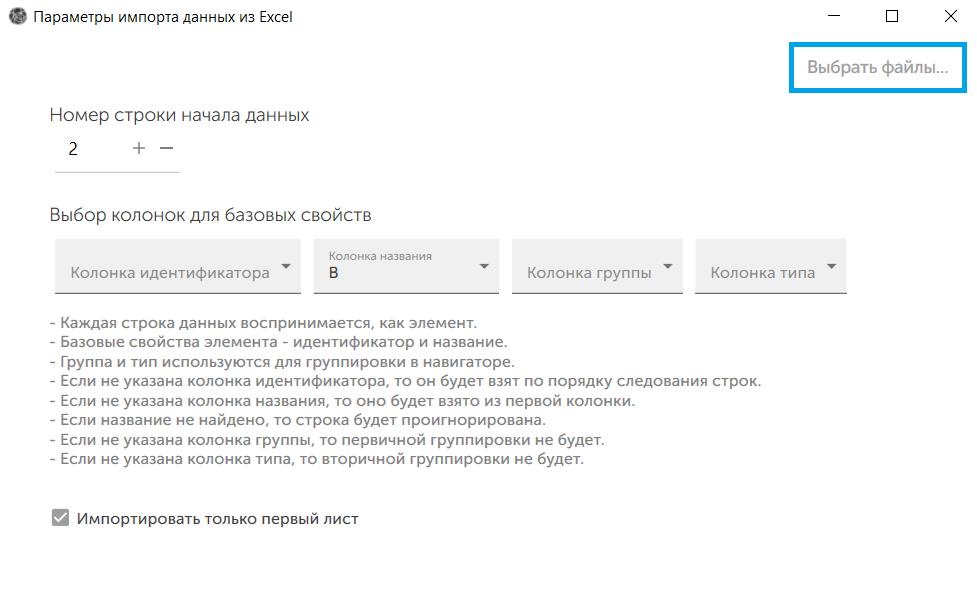

Импорт
После всех настроек можно нажать Выбрать файл.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/F3wsRRLz1rmgQAbUHPn4hqDq.png)

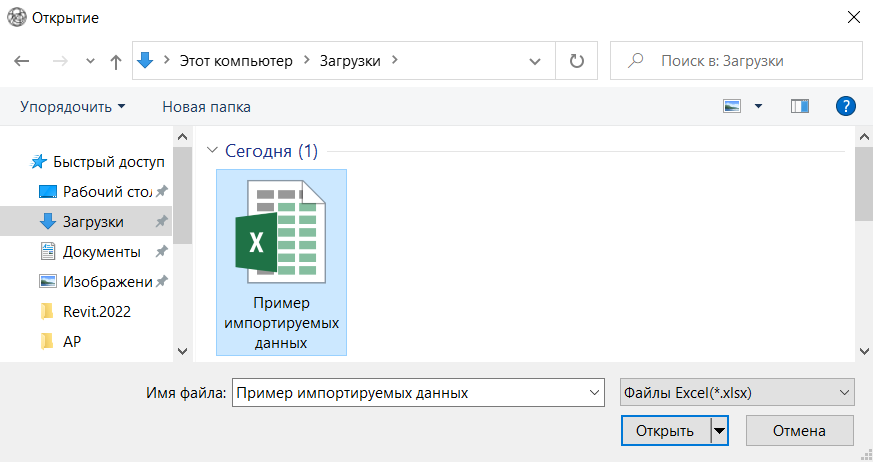

Откроется окно для выбора файла:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/wzj7LTTR2F2cRyqAweDtbyH6.png)

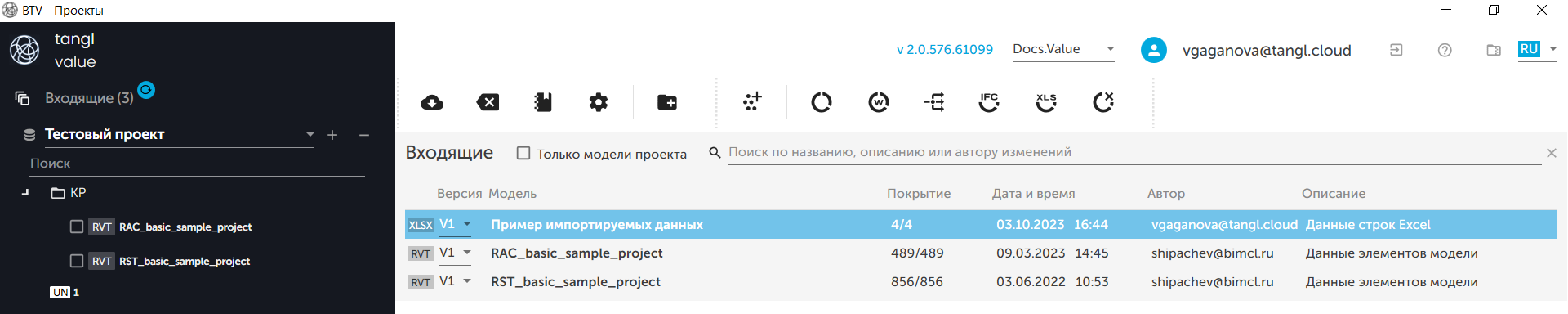

После выбора файла и подтверждения его открытия запустится процесс импорта. После завершения импорта, данные появятся в окне Входящие:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/rJhop8Os3P1fEABOLSzmEpIK.png)
