Система синхронизации моделей при помощи Tangl. Принцип работы.

Tangl может связывать три части: внешнюю систему, облачный сервис Tangl Cloud и фермы с Autodesk Revit. Посредник в этом процессе — Координатор в Tangl Cloud, благодаря которому процесс обработки становится автоматическим.

Revit-ферма

Автоматическое преобразование моделей формата .rvt в формат Tangl, используя воркеры, осуществляется Revit-фермой.

Revit-ферма содержит:

• Координатор – размещён в облачной инфраструктуре Tangl Cloud, управляет процессом запуска и мониторинга заданий на экспорт.
• Агент Revit – представляет собой службу Windows, принимающую задачи от координатора и передающую их дальше на установленную копию Revit с плагином Tangl.
• Плагин Tangl для Revit – обеспечивает взаимодействие с агентом и обработку поступающих задач на экспорт.

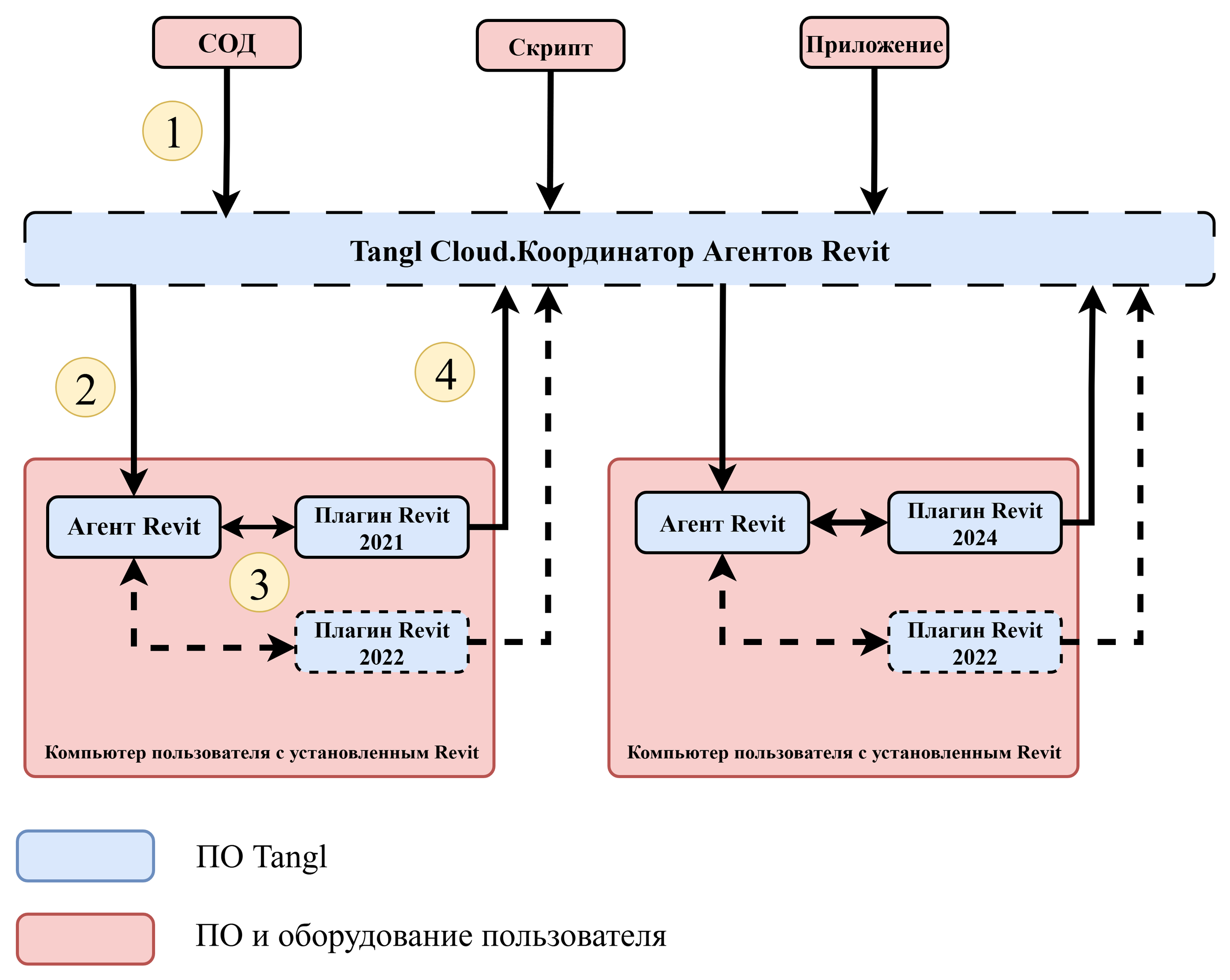

Схема Revit-фермы:

Процесс работы:

1. Внешняя система генерирует запрос на экспорт модели и направляет его в облачную инфраструктуру Tangl Cloud.
2. Координатор выбирает доступный свободный агент и назначает ему данную задачу.
3. Агент Revit получает задачу и переправляет её плагину Tangl для Revit, который выполняет непосредственное преобразование файла.
4. Завершив преобразование, плагин отправляет готовый файл обратно на сервер Tangl Cloud.

Установка и запуск агентов и воркеров для синхронизации моделей

Предварительно, для корректной работы системы синхронизации моделей с помощью Tangl необходимо наличие установленного плагина Tangl для Revit, установленного Агент Revit и настроенные воркеры Revit.

Воркер Revit – запущенный Revit с установленным и авторизованным плагином Tangl, который работает в режиме воркера. Его задача — конвертировать и обрабатывать экспортируемые модели по поручениям, полученным от Координатора, без участия пользователя в самой Revit-сессии.

Агент Revit – это служба, координирующая запущенные воркеры Revit на одном ПК.

Установка Агента Revit

1. Скачать установщик Tangl Revit Agent из Личного кабинета.
2. Запустить установщик с правами администратора:
   1. Нажать правой кнопкой мыши на загруженный файл установщика
   2. Выбрать в меню пункт «Запуск от имени администратора».

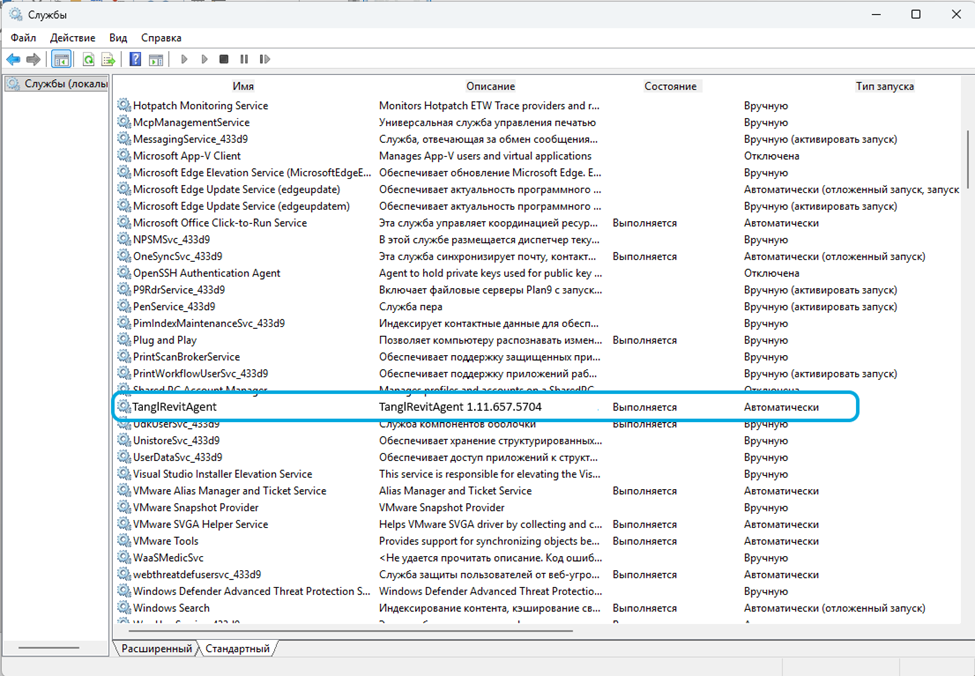

После установки в списке служб Windows появится служба TanglRevitAgent, которая будет запускаться автоматически при запуске ПК.

Настройка воркера Revit

Для настройки воркера Revit необходимо:

1. Установить плагин для Revit из личного кабинета, подробнее в статье Установка плагина для Revit.
2. Авторизоваться в плагине, выбрать необходимую компанию.

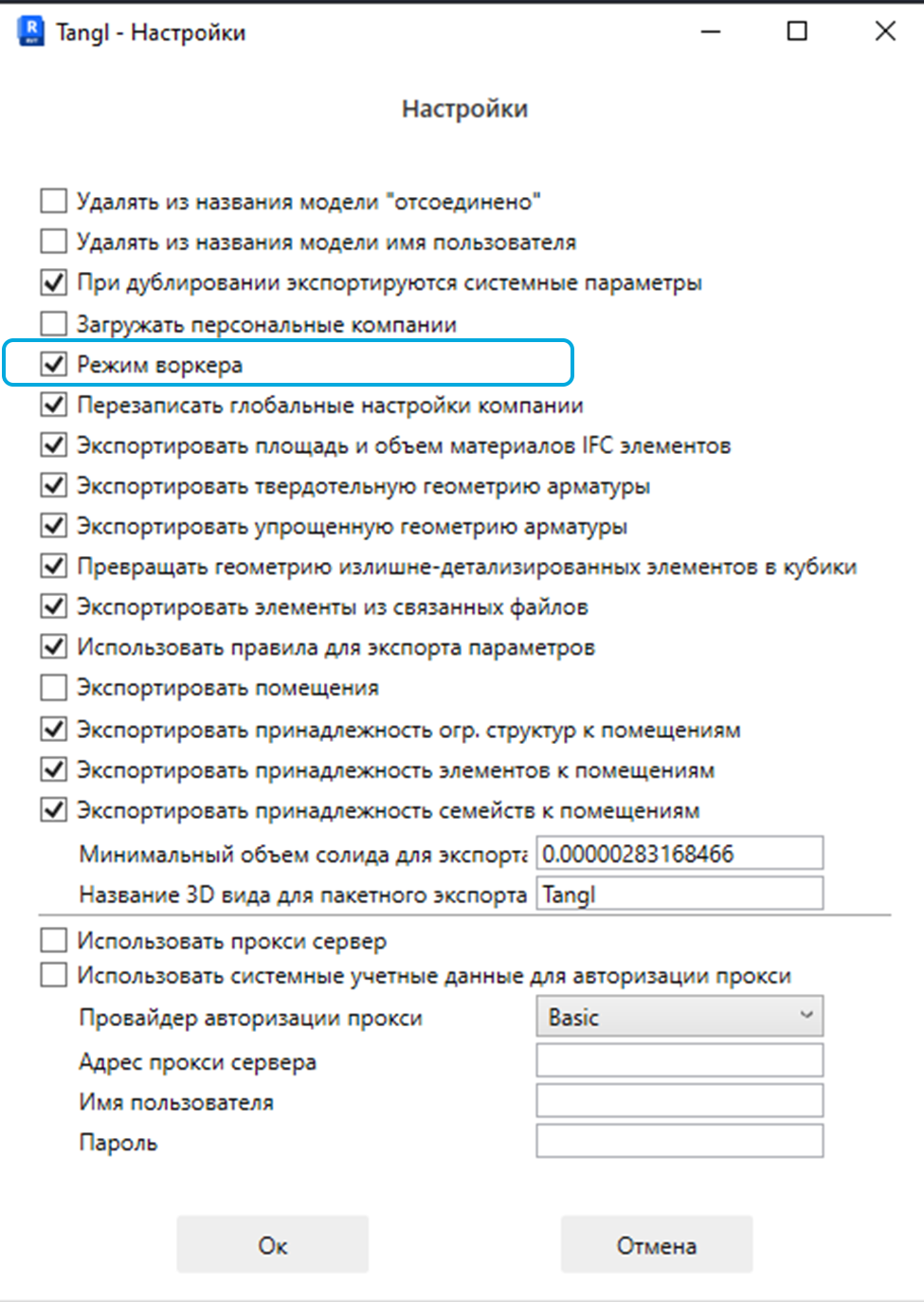

3. Открыть настройки плагина и отметить опцию Режим воркера.

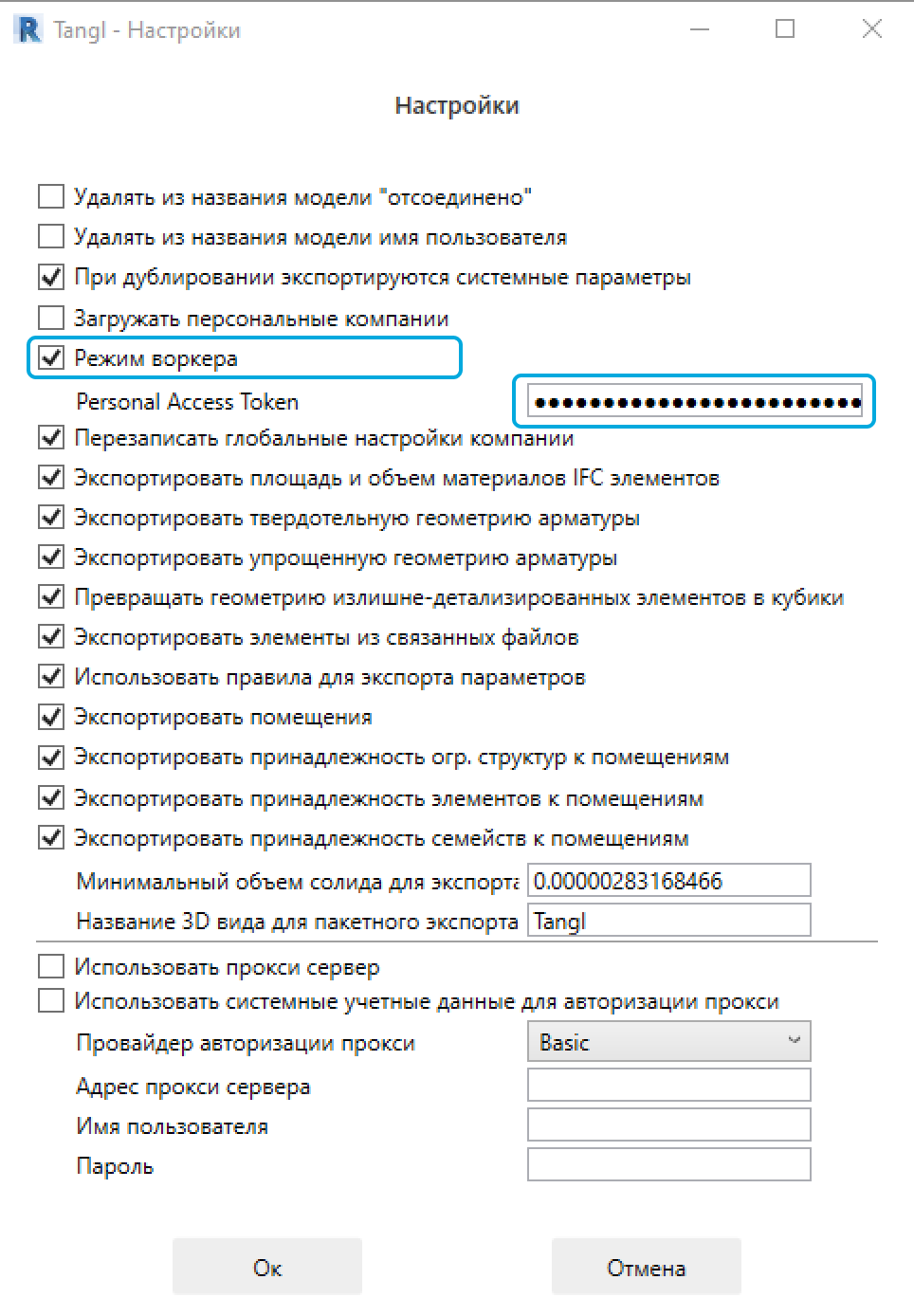

1. (Опционально) Ввести Personal Access Token
2. Нажать «Ок» для сохранения изменений.
3. Revit подключится к Агенту и будет доступен для задач экспорта моделей.

Внимание!

При получении задачи на экспорт работа текущего пользователя в Revit временно прекратится, и начнется процедура экспорта модели, инициированная Координатором.

Чтобы предотвратить потерю текущих изменений и рабочих файлов, рекомендуется активировать режим воркера только на отдельных копиях Revit, предназначенных исключительно для автоматического экспорта моделей и не используемых пользователями для непосредственной работы над проектами.

При использовании Revit в режиме воркера рекомендуется использовать Personal Access Token т.к. обычные токены авторизации, используемые в плагине, имеют ограниченный срок действия и по истечению срока действия токена воркер перестанет принимать работы и отправлять модели. (Получение и управление Personal Access Token описано в статье Управление Токенами)

Ошибки подключения

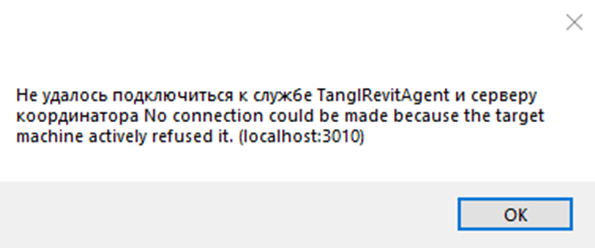

Если по какой-либо причине воркеру Revit не удалось подключиться к Агенту, или к Координатору, отобразится окно с информацией об ошибке. Для повторного подключения необходимо будет повторно зайти в настройки и повторно отметить опцию Режим воркера.

Если по каким-то причинам воркер Revit не смог подключиться к Агенту или Координатору, откроется окно с сообщением об ошибке. Для повторной попытки подключения следует снова открыть настройки плагина и заново отметить опцию Режим воркера.

Экспорт модели

При поступлении HTTP-запроса типа «Экспорт файла Х для компании Y» Координатор определяет, к какой компании он относится, проверяет наличие подключённых агентов для этой компании и, если агенты есть, направляет задание одному из них.

Агентов может быть много: для разных компаний — свои наборы агентов.

Агент получает команду, скачивает модель по предоставленной ссылке, открывает её в плагине Tangl для Revit и выполняет экспорт. В процессе выполнения агент отправляет координатору прогресс: подтверждения скачивания, процент выполнения, успех или провал. По завершении агент отсылает модель в облако и отмечает задачу как успешно выполненную.

Ошибки при работе

Если обработка файла прошла неудачно (невозможно скачать файл, ошибка при обработке), задача помечается как завершённая с ошибкой и автоматически не перезапускается. Однако существуют сценарии автоматической постановки задачи в очередь заново:

• Если агент недоступен в момент поступления задачи или сообщение не было принято агентом (потеря связи, закрытие приложения Revit).
• Повторные проверки происходят каждые пять минут вплоть до появления подходящего агента или изменения состояния задачи.
• В случае разрыва соединения между агентом и координатором во время обработки задачи агент продолжает выполнение локально. Когда соединение восстанавливается, агент должен подтвердить завершение процесса и отправить итоговую модель. Таким образом, несмотря на временное отсутствие связи, задача считается завершённой после успешного подключения и отправки результата.

Мониторинг и управление через административную панель

Для управления синхронизацией и воркерами используется административный интерфейс, расположенный в Tangl Cloud. Инфраструктура мониторинга разделена на две вкладки:

• Работы;
• Воркеры.

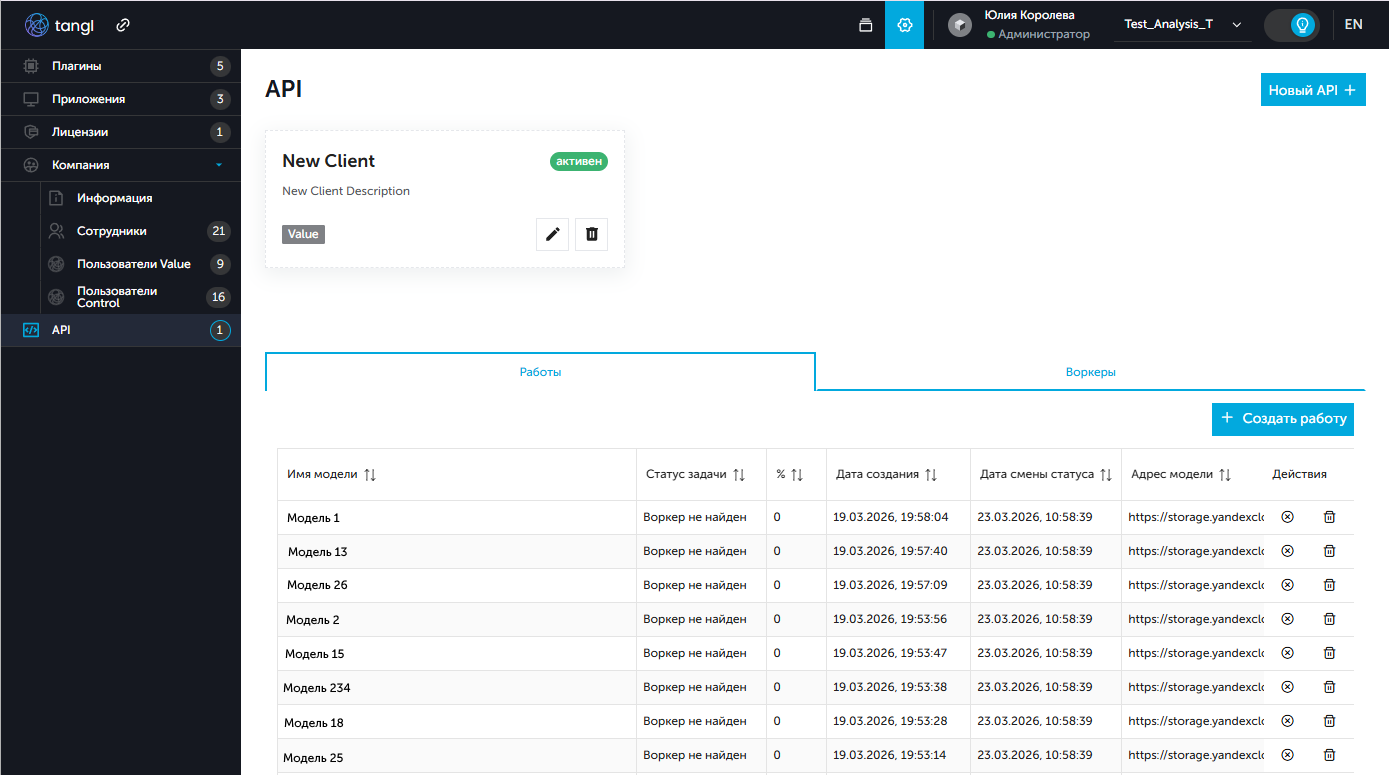

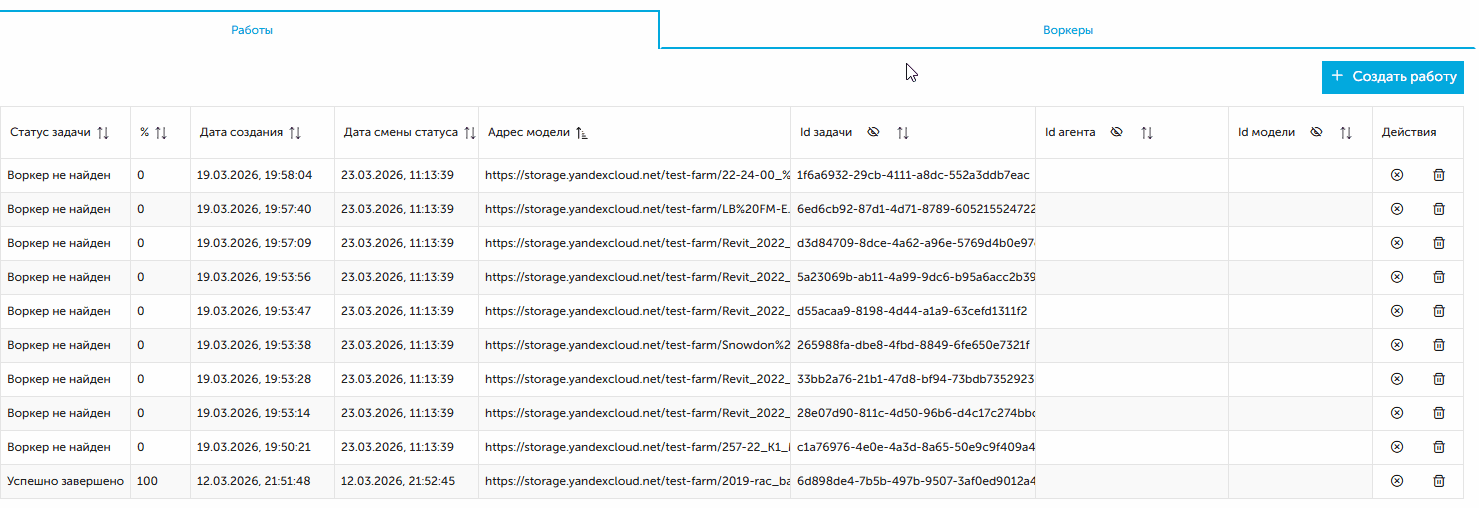

На вкладке Работа представлен список всех запущенных процессов экспорта. Таблица позволяет отслеживать прогресс, и выявлять ошибки на разных этапах выполнения. Содержит столбцы:

• Имя модели – наименование модели, отправленной на обработку;
• Статус – отображает текущее состояние задачи. В случае ошибки выполнения текст статуса при наведении будет отображать текст ошибки, доступный для копирования.
• % – индикатор прогресса выполнения задачи в процентном соотношении;
• Дата создания – дата и время создания задачи;
• Дата изменения – дата последнего обновления статуса или параметров задачи;
• Адрес модели – локальный или сетевой путь к файлу исходной модели;
• id задачи – уникальный идентификатор процесса;
• id агента – идентификатор вычислительного узла (воркера), выполняющего задачу;
• id модели – Внутренний системный идентификатор модели в базе данных;
• Действия – в столбце расположены кнопки управления задачей:
  • Отменить – для остановки выполнения задачи;
  • Удалить –для удаления задачи.

Отображение столбцов id задачи, id агента и id модели настраиваемое, значения в столбцах отображаются и скрываются взаимозаменяемыми кнопками "Показать значения/ Скрыть значения".

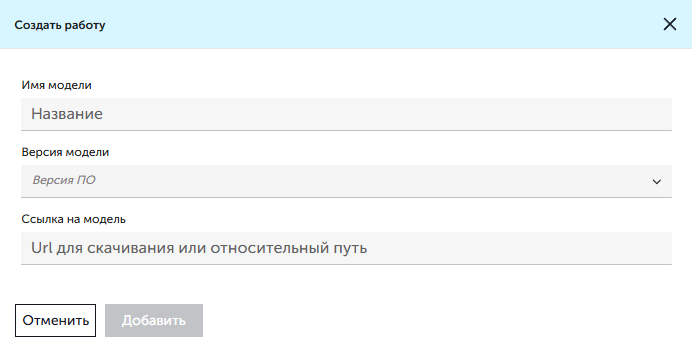

Создание новой задачи на экспорт производится при нажатии кнопки "Создать работу". Откроется окно, в котором нужно указать:

• Имя модели – нужно указать наименование модели, экспорт которой будет производиться;
• Версия модели – выбрать из выпадающего списка год версии программного обеспечения, в котором подготовлена модель;
• Ссылка на модель – указать путь к экспортируемой модели.

Все поля являются обязательными для заполнения – после внесения данных во все поля активируется кнопка "Добавить", которая позволяет добавить созданную задачу по экспорту в работу.

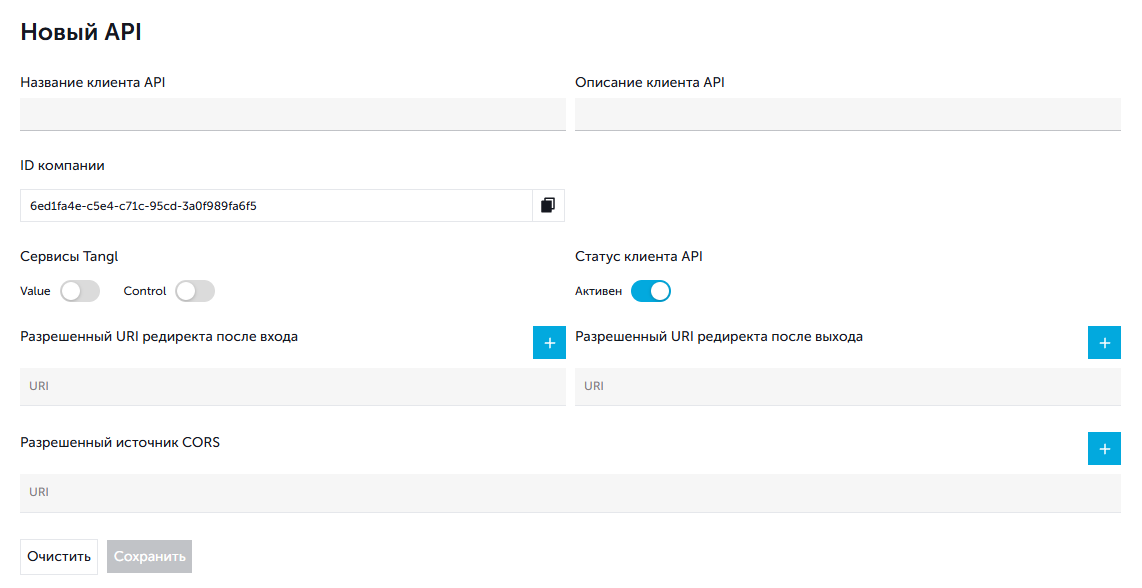

Добавление нового клиента производится кнопкой "Новый API". После нажатия откроется форма с полями:

• Название – наименование клиента;
• Описание – краткая информация о клиенте;
• ID компании – уникальный идентификатор организации, к которой привязывается API-ключ. Доступна функция копирования ID.
• Сервисы Tangl – переключатели для активации доступа к сервисам Tangl;
• Статус клиента – переключатель "Активен", для активации или блокировки клиента;
• Разрешенный URI редиректа после входа – список адресов, на которые пользователь будет перенаправлен после успешной авторизации;
• Разрешенный URI редиректа после выхода – список адресов для перенаправления после завершения сессии;
• Разрешенный источник CORS – настройка списка разрешенных доменов для предотвращения несанкционированных кросс-доменных запросов (Cross-Origin Resource Sharing).

Для добавления нескольких адресов в списках используются кнопки "+"

После заполнения полей станет активна кнопка "Сохранить", нажатие которой создаст нового клиента.

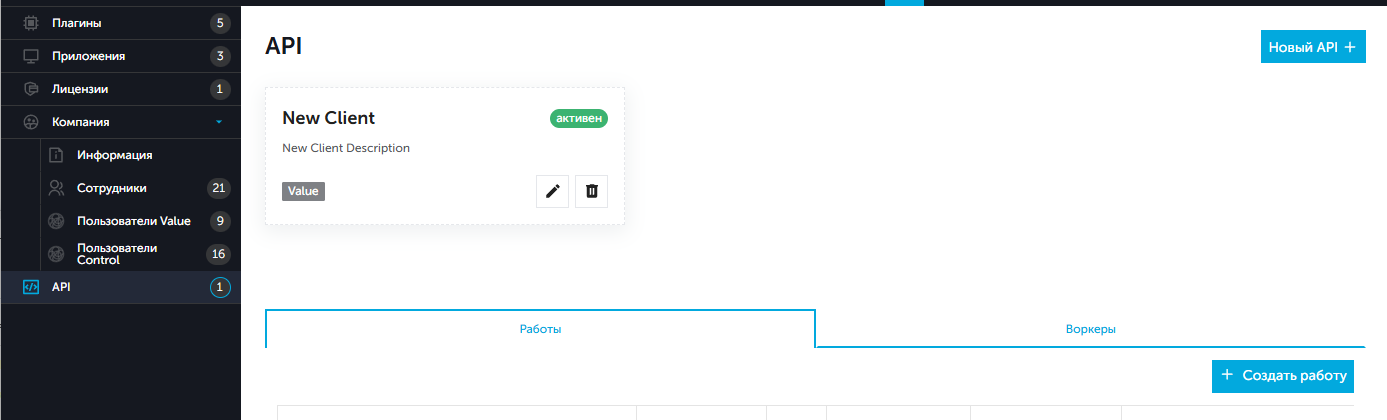

Все клиенты отображаются в виде плиток на странице API. Плитка отображает информацию об имени, описании клиента и подключенных сервисах. Также она содержит кнопки для редактирования данных о клиенте и удаления клиента.

Количество работающих клиентов отражается на индикаторе в боковой панели.

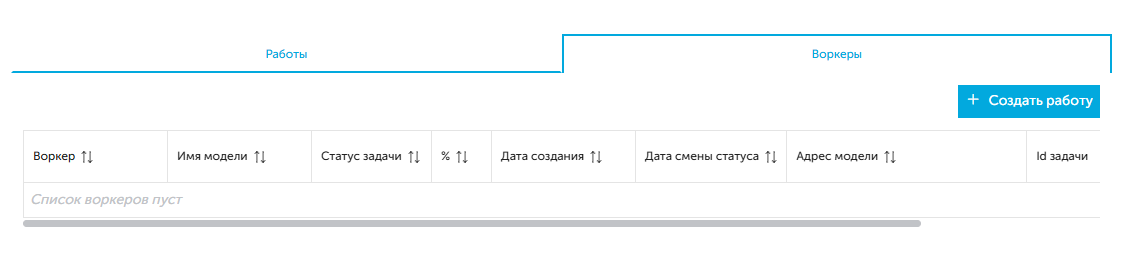

На вкладке Воркеры отображается статус и загруженность всех подключенных агентов системы. Вкладка содержит таблицу со столбцами:

• Имя модели – название модели, которая находится в обработке на данном воркере в текущий момент;
• Статус – состояние текущей задачи воркера;
• % выполнения – прогресс обработки текущей задачи в процентах;
• Дата создания – временная метка постановки задачи на конкретный узел.
• Дата изменения статуса – время последнего обновления прогресса или состояния воркера.
• Адрес модели – путь к исходным данным обрабатываемого объекта
• id задачи – уникальный системный номер текущей работы
• id агента – уникальный идентификатор самого вычислительного узла.

Отображение столбца id задачи настраиваемое, значения в столбце отображаются и скрываются взаимозаменяемыми кнопками "Показать значения/ Скрыть значения".

Интеграция с внешней системой (СОД)

Предполагается, что внешняя система представлена как СОД (Система общих данных) — информационная система, предназначенная для централизованного хранения, обработки и предоставления общей информации различным пользователям и организациям.

Пользователь может загрузить в СОД rvt-файл; однако СОД сам по себе не способен запустить Autodesk Revit и конвертацию — необходим плагин. Чтобы автоматизировать передачу файлов из СОД в Tangl, провайдер СОД должен создать для rvt-файла ссылку для скачивания и сообщить Координатору об этом по HTTP: идентификатор компании, модель, имя файла и ссылка на скачивание. Координатор заносит такую задачу и, когда у компании подключится агент, агент увидит задачу, перейдёт по ссылке, скачает rvt и попробует загрузить её в плагин Tangl для Revit.

Если файл формата IFC, то он будет обработан в фоновом режиме на сервере Tangl без участия пользователя.
