Экспорт и импорт матриц коллизий в Tangl Control

Tangl Control предлагает функционал, который позволяет пользователям производить экспорт и импорт матрицы коллизий в формат Excel. Функционал экспорта и импорта матрицы коллизий полностью доступен как в десктопной, так и в веб-версии Tangl Control.

Подробнее о матрицах коллизий описано здесь.

Экспорт матрицы коллизий

Экспорт матрицы доступен для следующих ролей пользователей в компании:

• Администратор;
• Менеджер;
• Редактор;
• Аудитор.

Для экспорта следует выполнить действия:

• Веб-версия:

1. Нажать кнопку в виде шестеренки.
2. Выбрать пункт Матрицы коллизий.
3. Выбрать матрицу из списка слева.

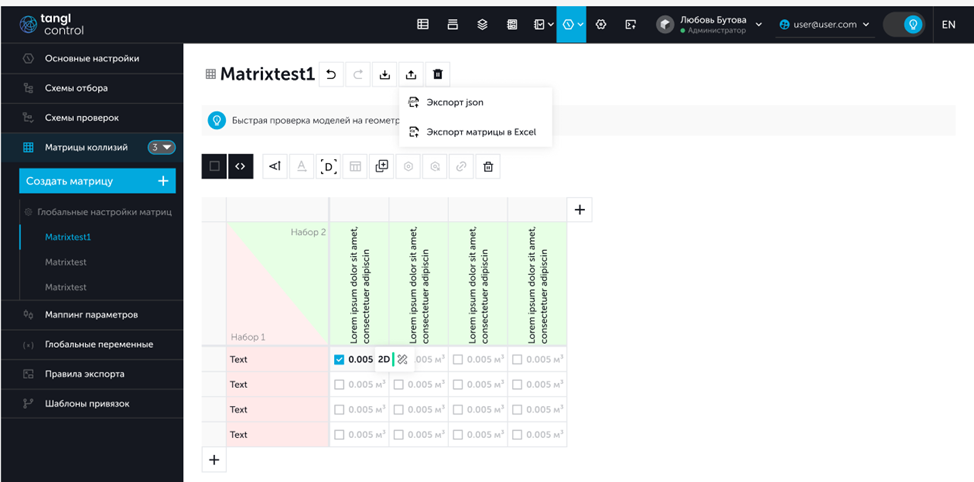

4. Нажать кнопку экспорта и выбрать пункт Экспорт матрицы в Excel.

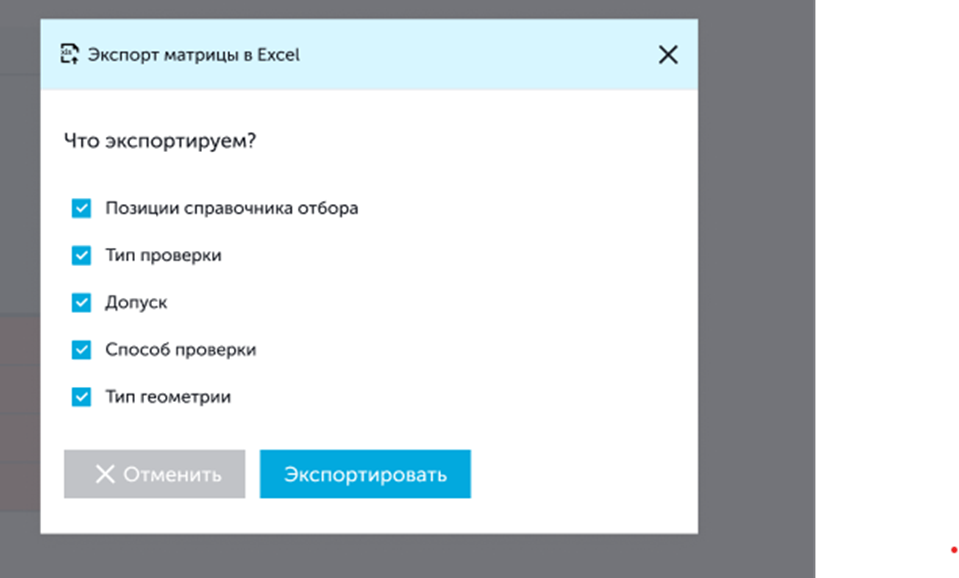

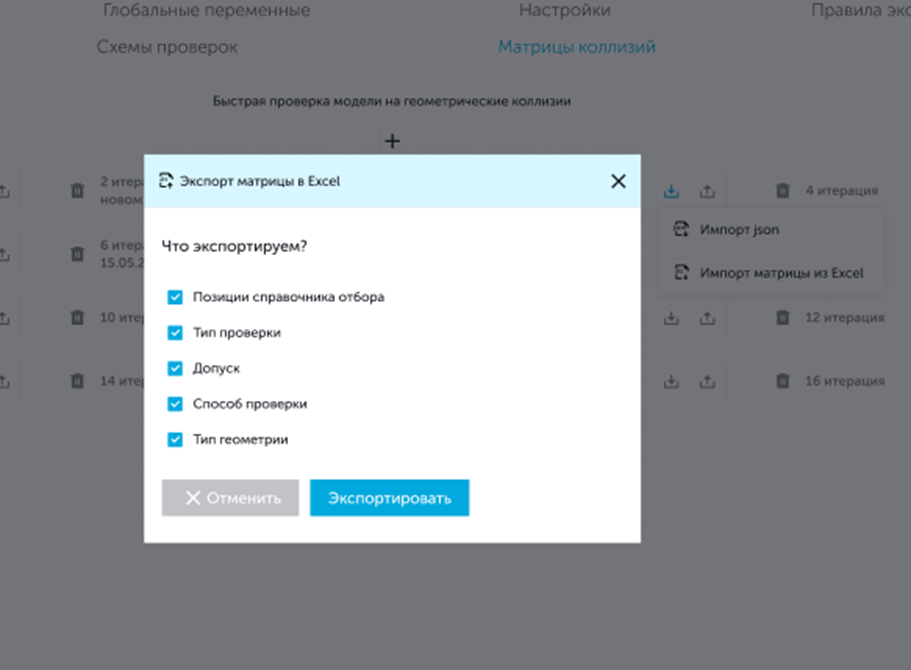

1. Выбрать пункты для экспорта. По умолчанию все пункты отмечены:
   • Позиции справочника отбора;
   • Тип проверки;
   • Допуск;
   • Способ проверки;
   • Тип геометрии.

1. Нажать кнопку Экспортировать.

• Десктоп-версия:

1. Нажать кнопку Глобальные настройки.
2. Выбрать вкладку Матрицы коллизий.

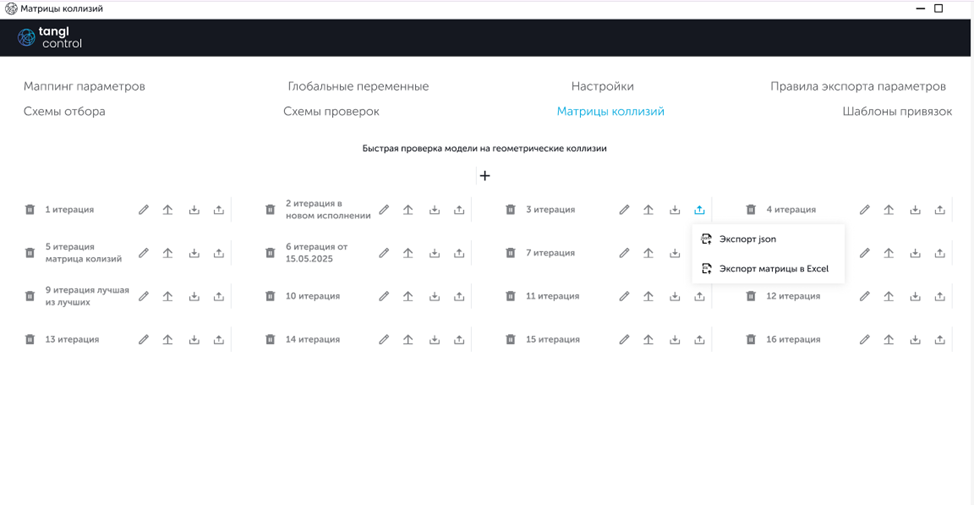

3. В нажать в плитке матрицы, выбранной для экспорта, кнопку экспорта и выбрать пункт Экспорт матрицы в Excel.

1. Выбрать пункты для экспорта и нажать кнопку Экспортировать.

Если какой-либо вид информации исключен из экспорта, он не будет включен в итоговый Excel-файл.

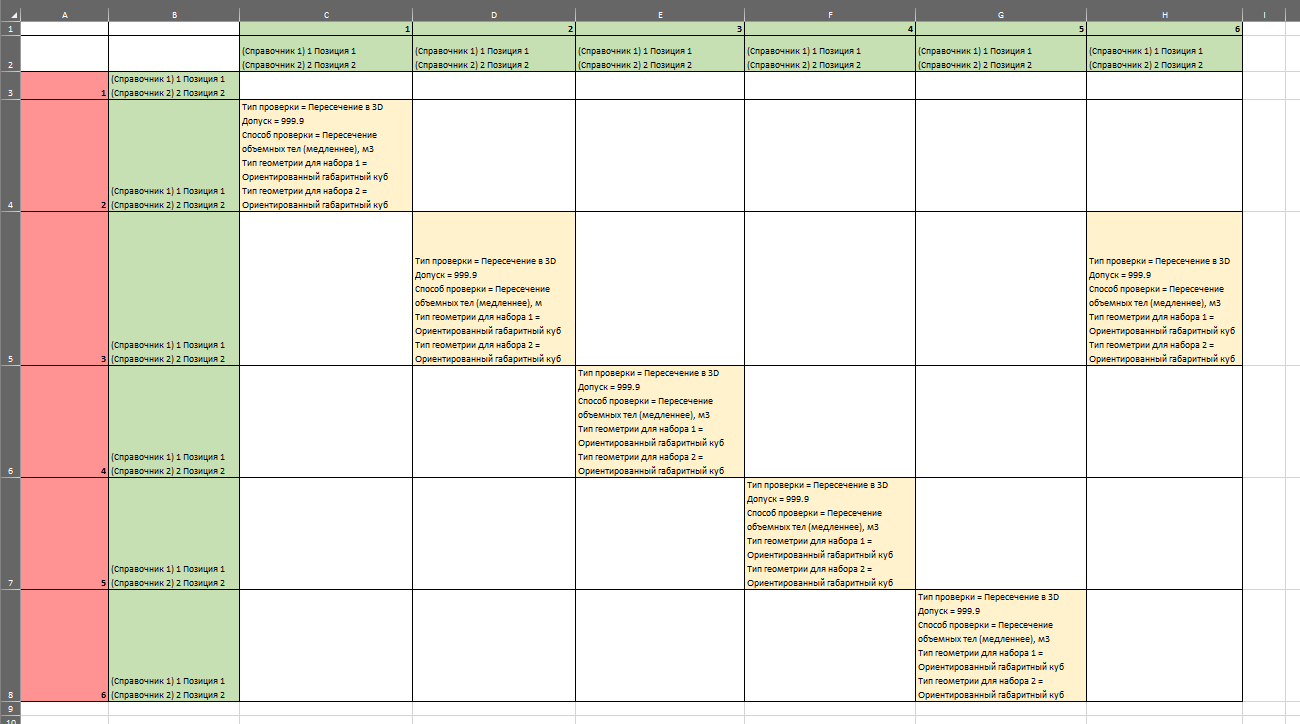

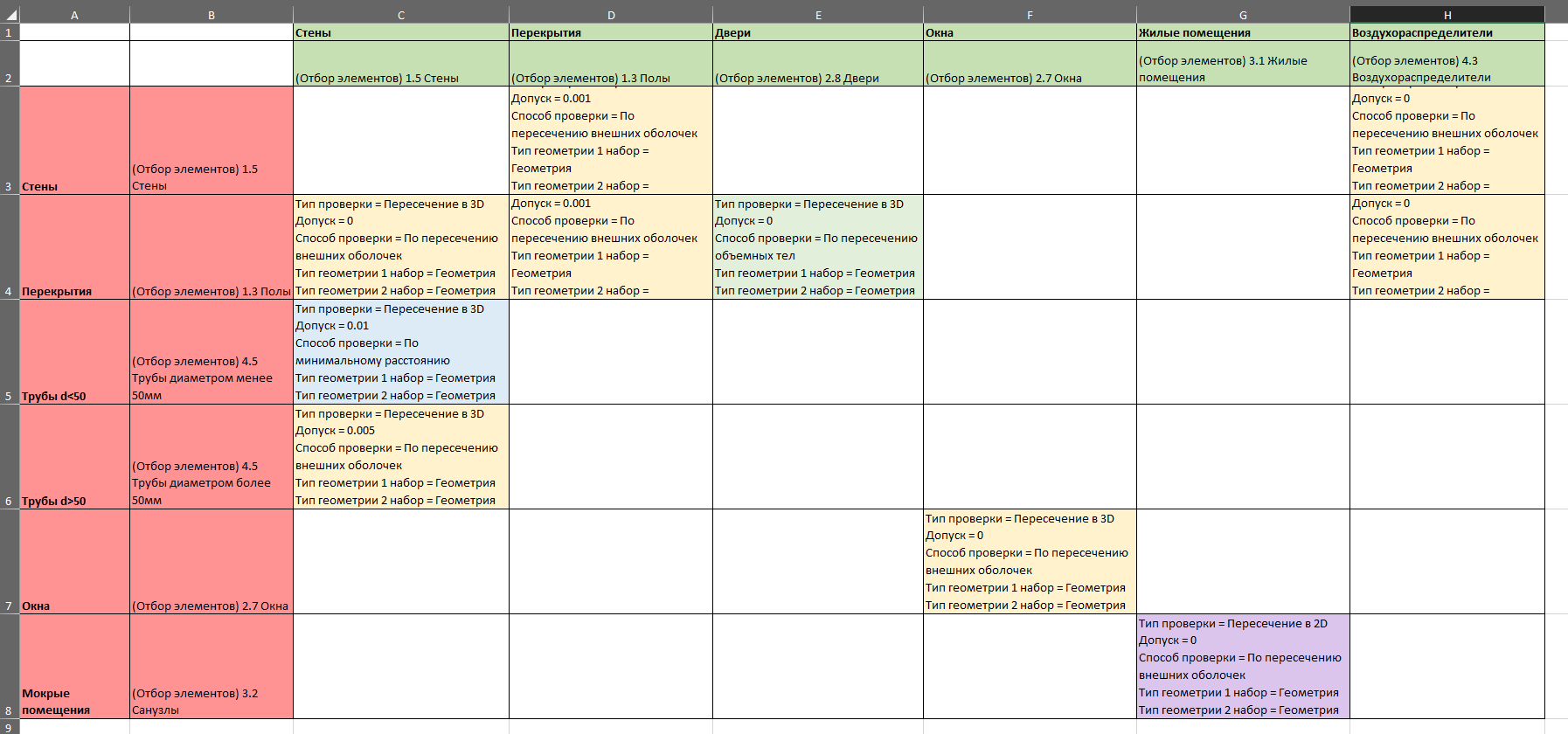

Экспортированный файл Excel имеет структуру:

• Первый столбец и первая строка содержат наименования наборов матрицы, которые представляют собой группы элементов, подлежащих проверке на коллизии;
• Второй столбец и вторая строка отображают наименования позиций справочников отбора, прикрепленных к соответствующим наборам. Эти позиции помогают идентифицировать конкретные элементы внутри наборов. Формат наименования: [(Наименование справочника) Код позиции Наименование позиции];
• Ячейки на пересечении наборов (для активных проверок): указываются настройки проверки, такие как:
  • Тип проверки: определяет метод проверки на коллизии (например, "Пересечения в 3D").
  • Допуск: указывает допустимое отклонение при проверке (например, "Допуск = 0.005").
  • Способ проверки: описывает метод выполнения проверки (например, "По пересечению внешних оболочек").
  • Тип геометрии: определяет тип геометрии, используемой для проверки (например, "Ориентированный габаритный куб").

Примеры форматирования:

Допуск = 0.005 Тип проверки = Пересечения в 3D

• Если ячейка в матрице не отмечена как активная проверка, в Excel она будет пустой и без цвета.

Для ячеек с активными проверками предусмотрена цветовая кодировка. Ячейки окрашиваются в различные цвета, каждый из которых соответствует уникальному сочетанию "Типа проверки" и "Способа проверки". Всего используется 8 различных цветов, обеспечивающих наглядность и контрастность для удобства восприятия. Список конкретных типов и способов проверки соответствует актуальным данным, доступным в системе.

Импорт матрицы коллизий

Функция импорта позволяет быстро загружать и обновлять настройки матрицы коллизий из Excel-файла.

Импорт матрицы доступен для следующих ролей пользователей:

• Администратор;
• Менеджер;
• Редактор;
• Тест-драйвер.

Для импорта следует выполнить действия:

• Веб-версия:

1. Нажать кнопку в виде шестеренки.
2. Выбрать пункт Матрицы коллизий
3. Выбрать матрицу из списка слева.

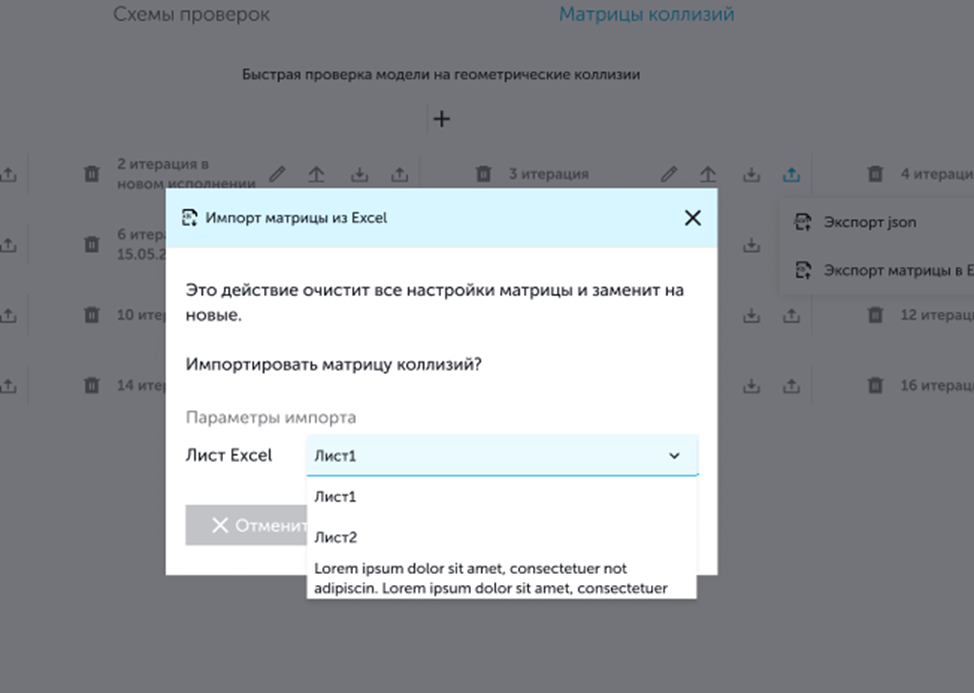

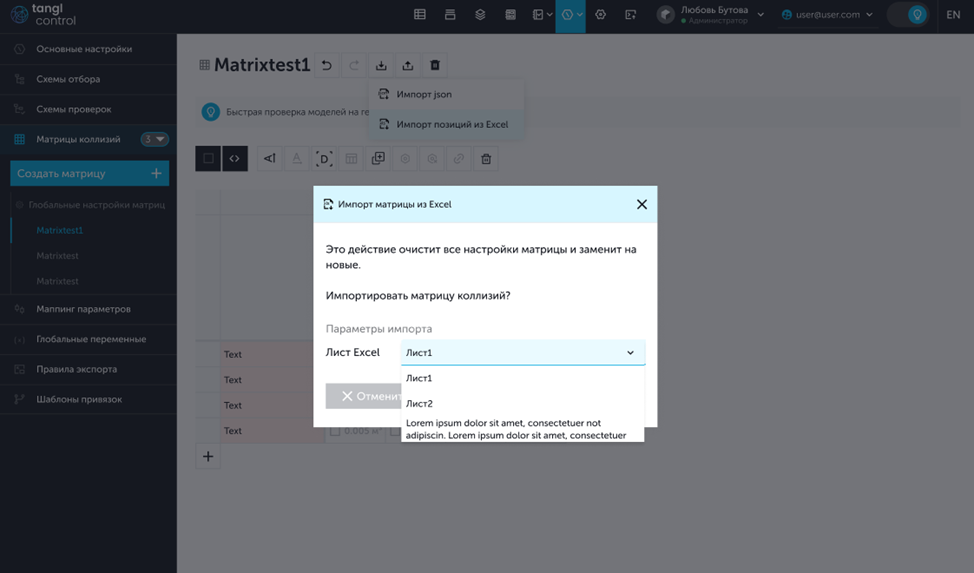

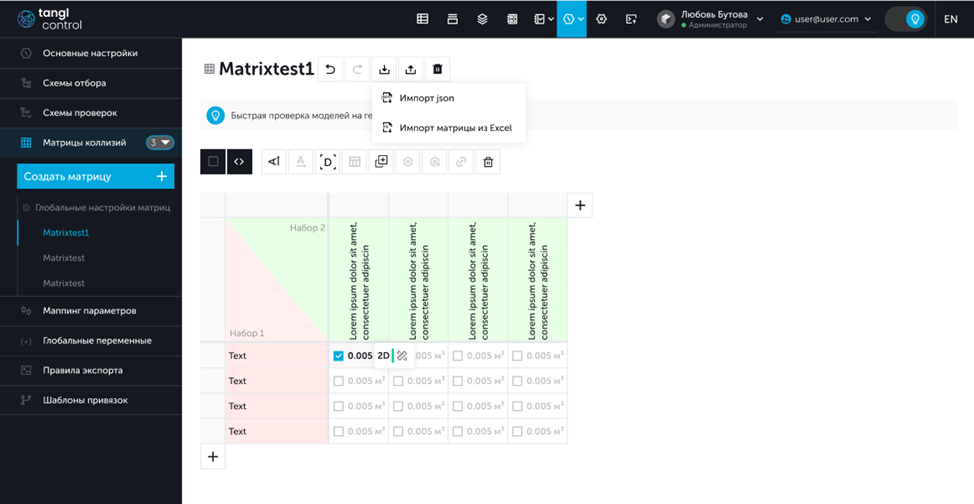

4. Нажать кнопку импорта и выбрать пункт Импорт матрицы в Excel.

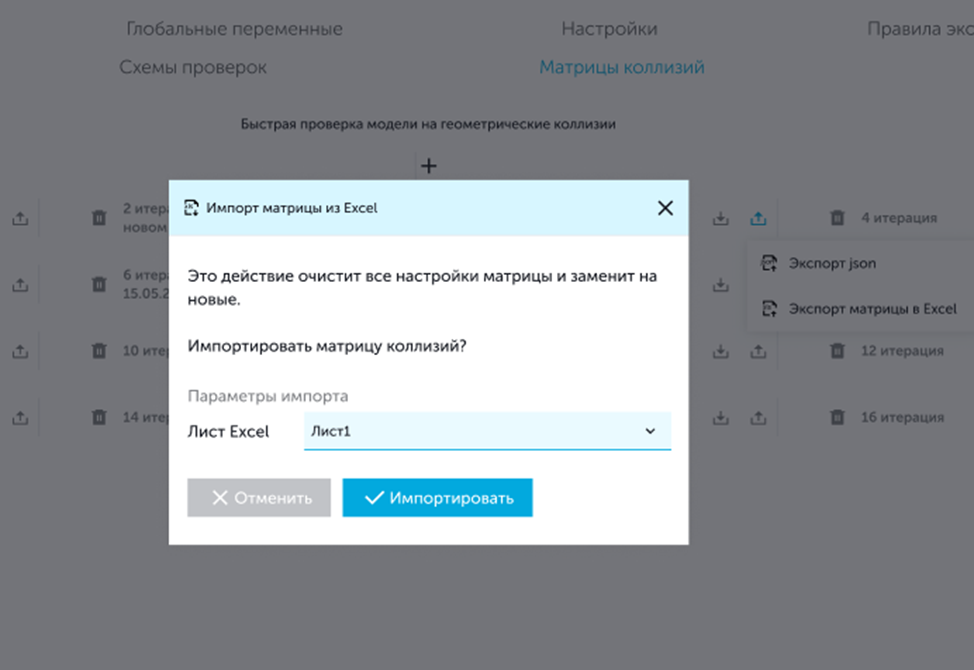

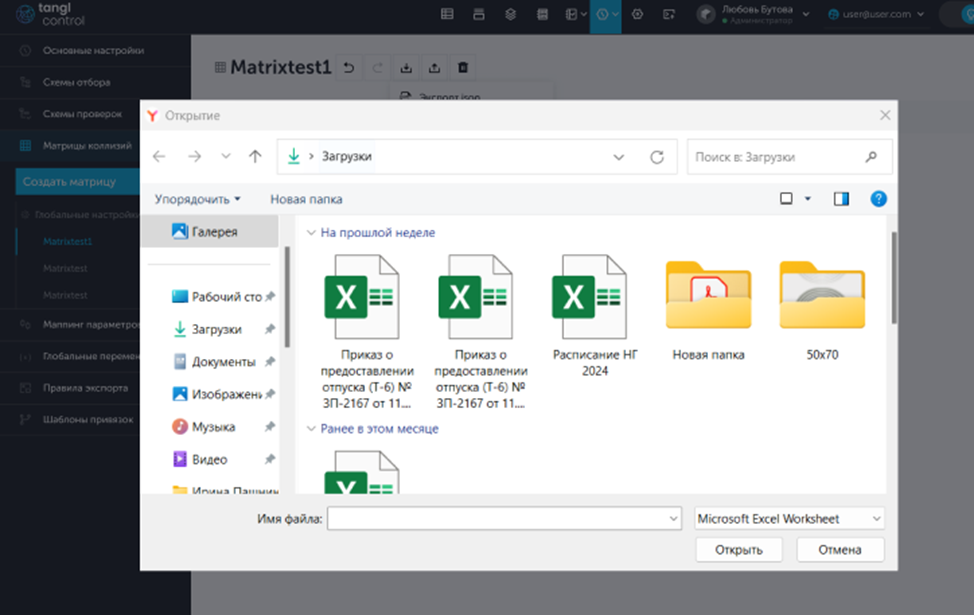

1. Выбрать файл в локальном хранилище и нажать Открыть.

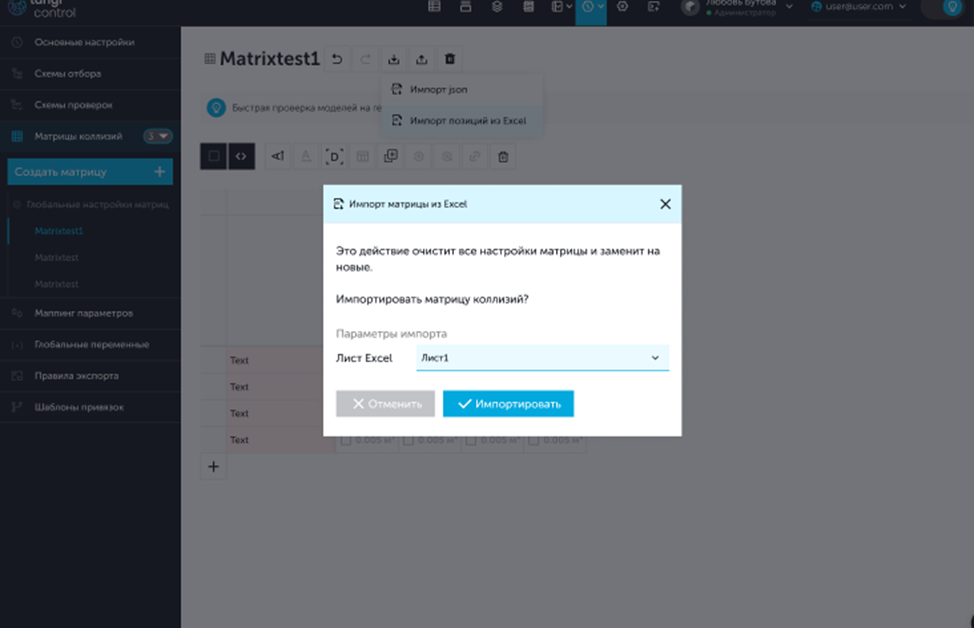

1. Выбрать лист Excel для импорта.

1. Нажать кнопку Импортировать.

• Десктоп-версия:

1. Нажать кнопку Глобальные настройки.
2. Выбрать вкладку Матрицы коллизий.

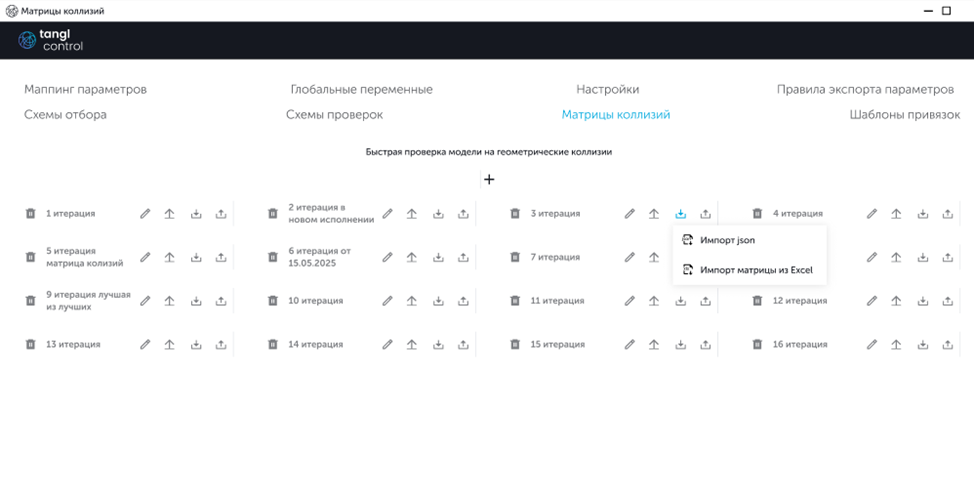

3. В нажать в плитке матрицы кнопку импорта и выбрать пункт Импорт матрицы в Excel.

1. Выбрать файл в локальном хранилище и нажать кнопку Открыть.
2. Выбрать лист Excel для импорта.

1. Нажать кнопку Импортировать.

Структура Excel-файла для импорта:

• Первый столбец и первая строка должны содержать наименования наборов матрицы;
• Второй столбец и вторая строка должны содержать наименования позиций справочников отбора, прикрепленных к данным наборам в формате [(Наименование справочника) Код позиции Наименование позиции];
• В ячейках на пересечении наборов указываются данные настроек:
  • тип проверки;
  • допуск;
  • способ проверки;
  • тип геометрии.

Возможные ошибки при импорте

• Если пользователь пытается импортировать матрицу из пустого листа Excel (без каких-либо данных), такой лист не будет импортирован, и пользователю будет показано сообщение об ошибке: "Пустой лист не может быть импортирован.";
• При отсутствии какой-либо информации или некорректном заполнении данных в импортируемой матрице, будет импортирована только та часть, которая заполнена корректно;
• Если название столбца или строки в Excel отсутствует (пустая ячейка), данный столбец/строка не будет импортирован;
• Если в одной ячейке какие-либо (но не все) пункты настроек заполнены некорректно или отсутствуют, в матрицу будут импортированы только корректные настройки из этой ячейки. Остальные будут проигнорированы или импортированы со значениями по умолчанию, если их отсутствие недопустимо;
• При импорте матрицы из Excel все старые настройки матрицы (столбцы, строки, привязки, настройки в ячеек) будут заменены на новые из Excel-файла.
