Revit-ферма

Около 5 мин

Revit-ферма

В этом разделе описана технология фонового экспорта моделей формата .rvt.

Задача системы - осуществление фоновой конвертации моделей формата .rvt в формат Тангл.

Основные части системы

  1. Координатор агентов. Находится в облаке Тангл. Управляет запуском и отслеживанием задач экспорта.
  2. Агент для экспорта - windows-служба, обрабатывающая задачи координатора и перенаправляющая их на Revit с плагином Тангл.
  3. Плагин для Revit, настроенный на работу с агентом.

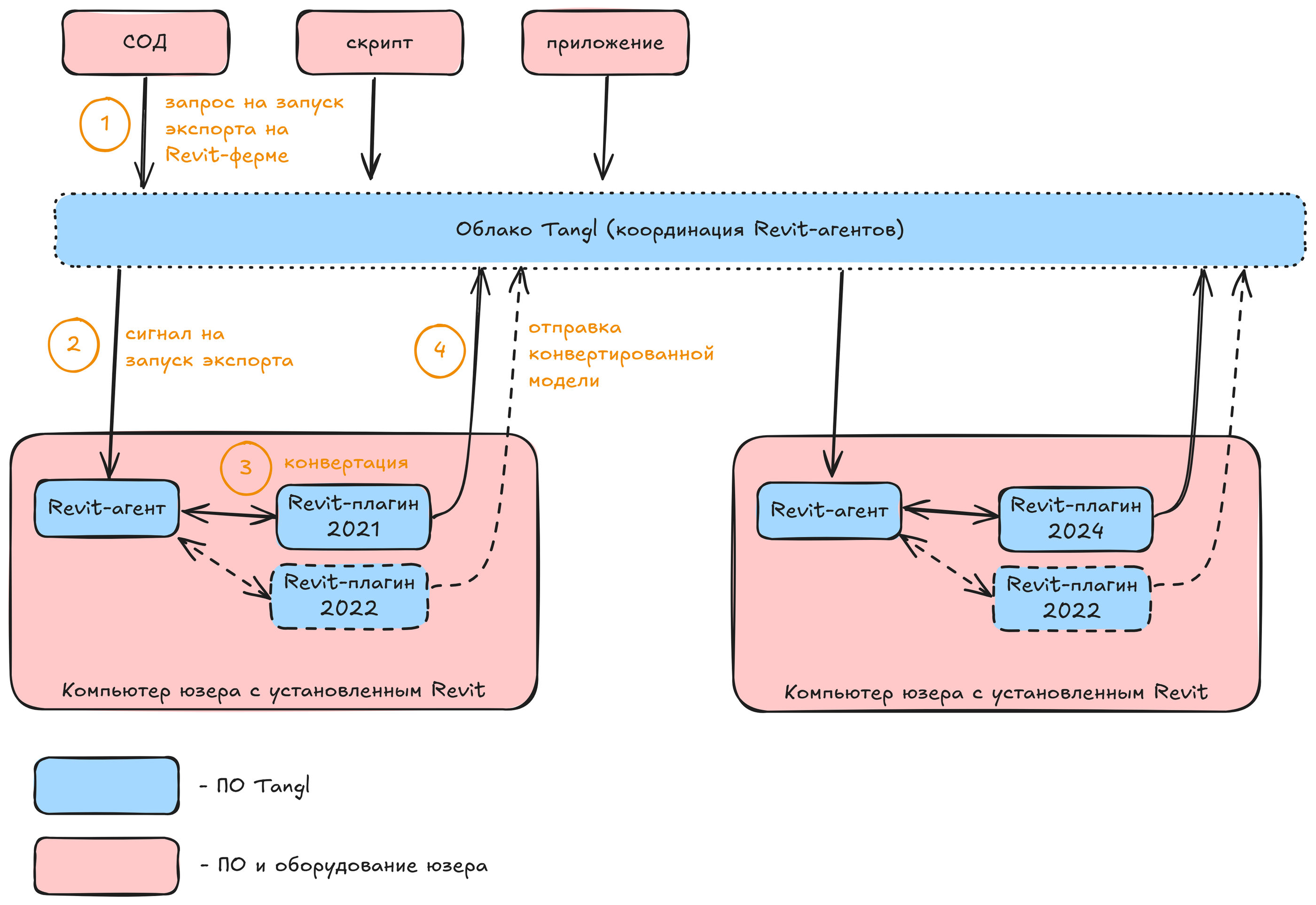

Схема работы системы:

Процесс работы

  1. Внешняя система формирует запрос на экспорт модели и отправляет его на облако Тангл.
  2. Координатор на стороне облака Тангл определяет свободные агенты для экспорта и отправлят задачу на один из них.
  3. Агент передает задачу на плагин Revit, плагин производит конвертацию модели.
  4. Плагин отправляет сконвертированную модель на сервер Тангл.

Установка и запуск агентов и воркеров для синхронизации моделей

Для корректной работы системы синхронизации моделей с помощью Tangl необходимо настроить "воркеры" Revit и Revit Агент. "Воркеры" Revit - это запущенные Revit определенной версии с установленным плагином Tangl, с помощью которых будут конвертироваться модели. Revit Агент - это служба, координирующая запущенные Revit воркеры на одном ПК.

Установка Revit агента:

Скачать установщик Tangl Revit Agent из Личного кабинета. Запустить с правами администратора. После этого в службах Windows появится служба TanglRevitAgent. Она будет запускаться автоматически при запуске ПК.

Установка и настройка Revit Воркера:

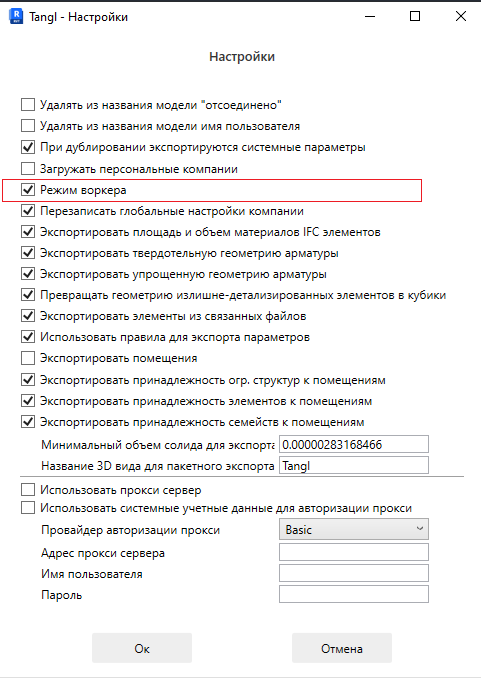

Для настройки Revit воркера необходимо установить плагин для Revit из личного кабинета. В плагине необходимо авторизоваться, выбрать необходимую компанию. После этого в настройках плагина необходимо отметить галочку "Режим воркера", и Revit подключится к Агенту и будет доступен для задач экспорта моделей. Внимание: Получение задачи экспорта прервет работу пользователя в ревите и начнет выполнять экспорт модели, отправленный ей из Координатора. Для избежание потерь результатов работы, режим воркера рекомендуется включать для Revit, в которых не будут работать пользователи напрямую, а которые будут использоваться только для экспорта моделей в автономном режиме.

Ошибки подключения

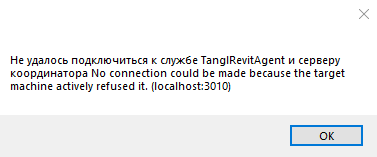

Если по какой-либо причине Revit воркеру не удалось подключиться к Агенту или серверу Координатору появится окно с информацией об ошибке. Для повторного подключения необходимо будет повторно зайти в настройки и повторно отметить галочку "Режим воркера".

API интерфейс для управления задачами экспорта (Export Farm Coordinator)

Для управления очередью задач экспорта и мониторинга воркеров можно использовать следующие методы API.

Swagger-документация доступна по адресу https://export-coordinator.tangl.cloud/swagger **** либо стандартному пути /swagger на вашем инстансе сервера.

Получение токена доступа

Для обращения к точкам сервера необходимо получить Bearer токен доступа. Как его получать описано тут: https://help.tangl.cloud/api/tangl/tangl-howto/auth-access.html

Получение списка задач экспорта для компании

GET https://export-coordinator.tangl.cloud/api/export-job/{companyId}

  • companyId (path, uuid) - идентификатор компании, для которой запрашиваются задачи
  • pageNumber (query, int32) - номер страницы (по умолчанию 1)
  • pageSize (query, int32) - размер страницы (по умолчанию 10)

Пример:

curl -X GET "https://export-coordinator.tangl.cloud/api/export-job/478e78b2-78a1-485b-311b-3a0a1b503878?pageNumber=1&pageSize=20" \
  -H Authorization:"Bearer ..."

Ответ:

{
  "pageNumber": 1,
  "pageSize": 20,
  "totalItems": 45,
  "totalPages": 3,
  "jobs": [
    {
      "id": "a3ee8672-287e-45fb-bfe7-8e0de1bcef8b",
      "modelUrl": "https://storage.models/example.rvt",
      "modelName": "office_building.rvt",
      "creationTime": "2023-10-05T12:34:56.789Z",
      "software": {
        "type": "Revit",
        "version": "2023"
      },
      "status": {
        "status": "Processing",
        "progress": 65,
        "changedTime": "2023-10-05T12:40:23.456Z",
        "error": null
      }
    }
  ]
}

Создание новой задачи экспорта

POST https://export-coordinator.tangl.cloud/api/export-job

Тело запроса (application/json):

  • modelName (string) - название модели
  • companyId (uuid) - идентификатор компании
  • modelUrl (string) - URL до файла модели
  • softwareType (enum) - тип ПО (Revit)
  • softwareVersion (string) - версия ПО

Пример:

curl -X POST https://export-coordinator.tangl.cloud/api/export-job \
  -H Authorization:"Bearer ..." \
  -H Content-Type:"application/json" \
  -d '{
    "modelName": "office_building.rvt",
    "companyId": "478e78b2-78a1-485b-311b-3a0a1b503878",
    "modelUrl": "https://storage.models/example.rvt",
    "softwareType": "Revit",
    "softwareVersion": "2023"
  }'

Ответ:

{
  "id": "a3ee8672-287e-45fb-bfe7-8e0de1bcef8b",
  "concurrencyStamp": "a1b2c3d4-e5f6-7890-abcd-ef1234567890",
  "companyId": "478e78b2-78a1-485b-311b-3a0a1b503878",
  "modelUrl": "https://storage.models/example.rvt",
  "modelName": "office_building.rvt",
  "creationTime": "2023-10-05T12:34:56.789Z",
  "software": {
    "type": "Revit",
    "version": "2023"
  },
  "status": {
    "status": "Enqueued",
    "workerConnectionId": null,
    "progress": 0,
    "changedTime": "2023-10-05T12:34:56.789Z",
    "error": null
  }
}

Получение информации о воркерах компании

GET https://export-coordinator.tangl.cloud/api/export-worker/{companyId}

  • companyId (path, uuid) - идентификатор компании

Пример:

curl -X GET https://export-coordinator.tangl.cloud/api/export-worker/478e78b2-78a1-485b-311b-3a0a1b503878 \
  -H Authorization:"Bearer ..."

Ответ:

[
  {
    "companyId": "478e78b2-78a1-485b-311b-3a0a1b503878",
    "software": {
      "type": "Revit",
      "version": "2023"
    },
    "job": {
      "id": "a3ee8672-287e-45fb-bfe7-8e0de1bcef8b",
      "modelUrl": "https://storage.models/example.rvt",
      "modelName": "office_building.rvt",
      "creationTime": "2023-10-05T12:34:56.789Z",
      "software": {
        "type": "Revit",
        "version": "2023"
      },
      "status": {
        "status": "Processing",
        "progress": 65,
        "changedTime": "2023-10-05T12:40:23.456Z",
        "error": null
      }
    }
  }
]

Получение информации о всех воркерах

GET https://export-coordinator.tangl.cloud/api/export-worker

Пример:

curl -X GET https://export-coordinator.tangl.cloud/api/export-worker \
  -H Authorization:"Bearer ..."

Ответ аналогичен предыдущему, но содержит информацию о всех воркерах системы.

Статусы задач экспорта

  1. Enqueued - задача поставлена в очередь, ожидает обработки
  2. Sent - задача отправлена воркеру
  3. Processing - воркeр начал обработку задачи
  4. Succeeded - задача успешно выполнена
  5. Failed - выполнение задачи завершилось ошибкой
  6. WorkerNotFound - не найден подходящий воркер для задачи
  7. WorkerDisconnected - воркер отключился во время выполнения задачи

Дополнительные материалы

Интерфейс командной строки

Утилита для работы с заданиями экспорта моделей. Готова к использованию - просто скачайте и запускайте.

Скачивание

Выберите версию для вашей операционной системы:

Windows

# Скачайте файл
curl -LO https://storage.yandexcloud.net/tangl-export-farm-cli/host/export-tool-windows.exe

# Или через браузер:
# https://storage.yandexcloud.net/tangl-export-farm-cli/host/export-tool-windows.exe

Linux

# Скачайте файл
curl -LO https://storage.yandexcloud.net/tangl-export-farm-cli/host/export-tool-linux

# Сделайте исполняемым
chmod +x export-tool-linux

Быстрый старт

1. Просмотр заданий

# Windows
export-tool-windows.exe list --token YOUR_TOKEN --company COMPANY_ID

# Linux
./export-tool-linux list --token YOUR_TOKEN --company COMPANY_ID
  1. Создание задания
# Windows
export-tool-windows.exe create --token YOUR_TOKEN --company COMPANY_ID \
  --model-name "My Model" \
  --model-url "https://example.com/model.stl" \
  --software-type "Revit" \
  --software-version "2024"

# Linux
./export-tool-linux create --token YOUR_TOKEN --company COMPANY_ID \
  --model-name "My Model" \
  --model-url "https://example.com/model.stl" \
  --software-type "Revit" \
  --software-version "2024"

3. Мониторинг в реальном времени

# Обновление каждые 5 секунд
export-tool-windows.exe watch --token YOUR_TOKEN --company COMPANY_ID

# Обновление каждые 3 секунды
export-tool-windows.exe watch --token YOUR_TOKEN --company COMPANY_ID --interval 3

Команды

Просмотр заданий (list)

Показывает список всех заданий компании.

Обязательные параметры:

  • --token - Ваш токен авторизации
  • --company - ID вашей компании

Пример:

export-tool-windows.exe list --token abc123xyz --company comp_789

Создание задания (create)

Создает новое задание экспорта.

Обязательные параметры:

  • --token - Ваш токен авторизации
  • --company - ID вашей компании
  • --model-name - Название модели
  • --model-url - URL модели для обработки
  • --software-type - Тип программного обеспечения
  • --software-version - Версия программного обеспечения

Пример:

export-tool-windows.exe create --token abc123xyz --company comp_789 \
  --model-name "Engine Block" \
  --model-url "https://storage.com/models/engine.stl" \
  --software-type "SolidWorks" \
  --software-version "2023"

Мониторинг (watch)

Отслеживание статуса заданий в реальном времени.

Обязательные параметры:

  • --token - Ваш токен авторизации
  • --company - ID вашей компании

Дополнительные параметры:

  • --interval - Интервал обновления в секундах (по умолчанию: 5)

Пример:

# Мониторинг с обновлением каждые 5 секунд
export-tool-windows.exe watch --token abc123xyz --company comp_789

# Мониторинг с обновлением каждые 3 секунды
export-tool-windows.exe watch --token abc123xyz --company comp_789 --interval 3

Практические примеры

Пример 1: Быстрая проверка заданий

export-tool-windows.exe list --token abc123 --company comp_456

Пример 2: Создание и отслеживание задания

# Создаем задание
export-tool-windows.exe create --token abc123 --company comp_456 \
  --model-name "model-1" \
  --model-url "https://example.com/model.rvt" \
  --software-type "Revit" \
  --software-version "2024"

# Отслеживаем статус
export-tool-windows.exe watch --token abc123 --company comp_456

Пример 3: Постоянный мониторинг

# Запуск мониторинга с частым обновлением
export-tool-windows.exe watch --token abc123 --company comp_456 --interval 2

Понимание вывода

Формат таблицы заданий

NAME          DATE                  STATUS         PROGRESS  URL                      JOBID       SOFT
My Model      2024-01-15T10:30:00Z  Succeeded      100       https://.../model.stl    job_123     Revit-2024
Test Model    2024-01-15T09:15:00Z  Processing     75       https://.../test.zip     job_456     Revit-2023

Статусы заданий

  • ⏳ Enqueued - Задание в очереди на обработку
  • 📤 Sent - Задание отправлено воркеру
  • 🔄 Processing - Задание выполняется
  • ✅ Succeeded - Задание успешно завершено
  • ❌ Failed - Завершено с ошибкой
  • 🔍 WorkerNotFound - Воркер для обработки не найден
  • 🔌 WorkerDisconnected - Потеряно соединение с воркером

Решение проблем

Файл не запускается (Windows)

  • Убедитесь, что скачали export-tool-windows.exe
  • Запускайте из командной строки или PowerShell

Файл не запускается (Linux)

# Сделайте файл исполняемым
chmod +x export-tool-linux

# Запускайте с указанием пути
./export-tool-linux list --token abc123 --company comp_456

Ошибка аутентификации

❌ Ошибка: 401 Unauthorized
  • Проверьте правильность токена
  • Убедитесь, что токен действителен

Ошибка подключения

❌ Ошибка: ConnectionError
  • Проверьте интернет-соединение
  • Убедитесь, что API доступен

Советы по использованию

  1. Для мониторинга используйте команду watch - она автоматически обновляет информацию
  2. При создании задания дождитесь подтверждения успешного создания
  3. Для частых запросов используйте переменные окружения
  4. Для автоматизации можно использовать в скриптах и CI/CD

Безопасность

  • Токены не сохраняются на диск
  • Все соединения защищены HTTPS
  • Минимальные требуемые права доступа

Поддержка

Получение справки

# Общая справка
export-tool-windows.exe --help

# Справка по команде
export-tool-windows.exe list --help
export-tool-windows.exe create --help
export-tool-windows.exe watch --help

Проверка версии

export-tool-windows.exe --version

Важно: Сохраняйте токен в безопасности и не передавайте посторонним.

Обновления: Регулярно проверяйте наличие новых версий утилиты.
