Установка плагина

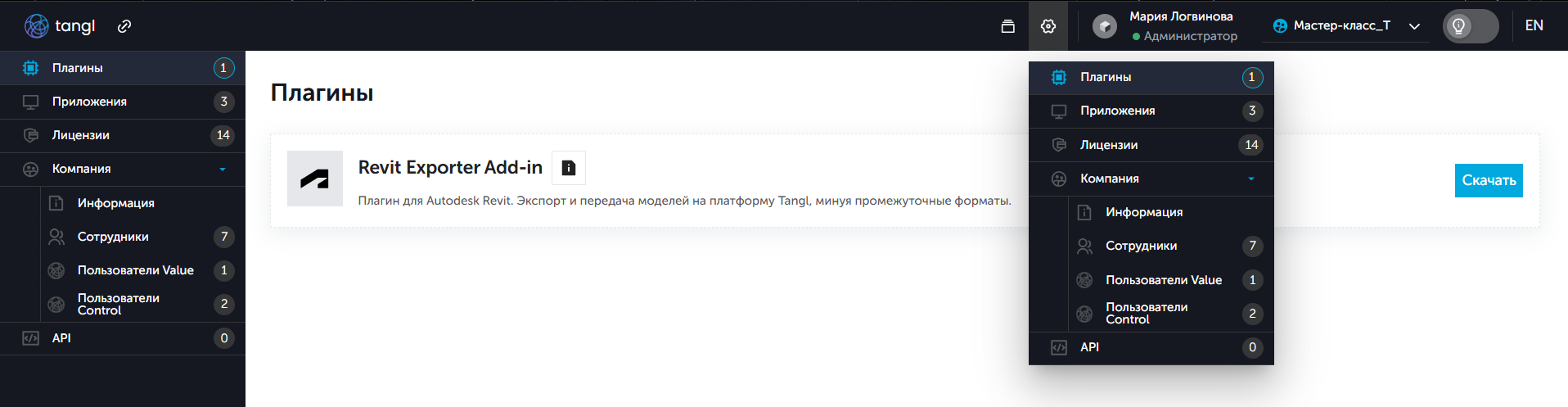

Для того, чтобы передать замечания в Revit, необходимо скачать и установить плагин Tangl Revit для Autodesk Revit. Скачать плагин можно по ссылке или перейдя в личном кабинете в раздел "Плагины":

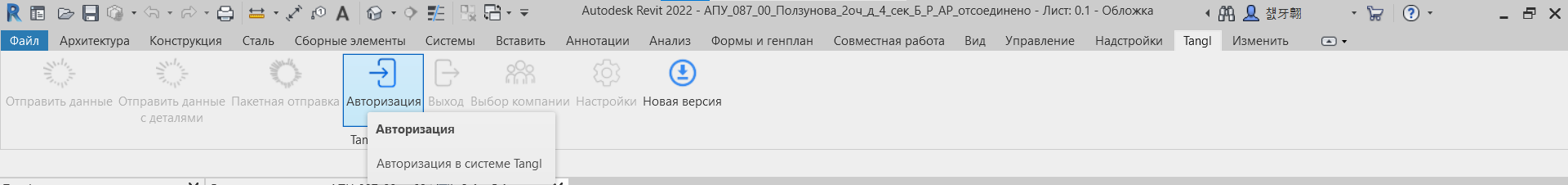

После установки плагина при запуске Autodesk Revit появится новая вкладка "Tangl". Необходимо перейти в эту вкладку и нажать "Авторизоваться":

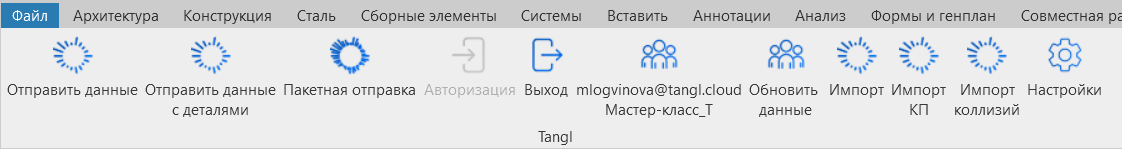

После авторизации в системе панель инструментов станет активной:

Импорт замечаний по справочникам отбора

Загрузка замечаний

На панели инструментов нажать на "Импорт", чтобы импортировать замечания.

Инструмент "Импорт" доступен при использовании активной лицензии сервиса Tangl control.

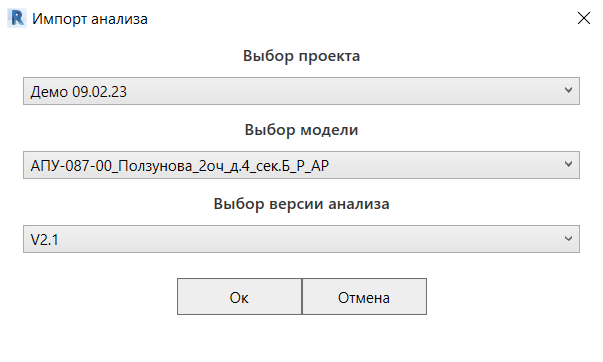

Далее нажать на "Выбрать анализ" и в новом диалоговом окне заполнить все поля нужными данными. Если доступ есть только к одному проекту, то выбор будет одиночным. Если название модели в Tangl и Autodesk Revit совпадают, то поля заполнятся автоматически. После заполнения нажать "Ок".

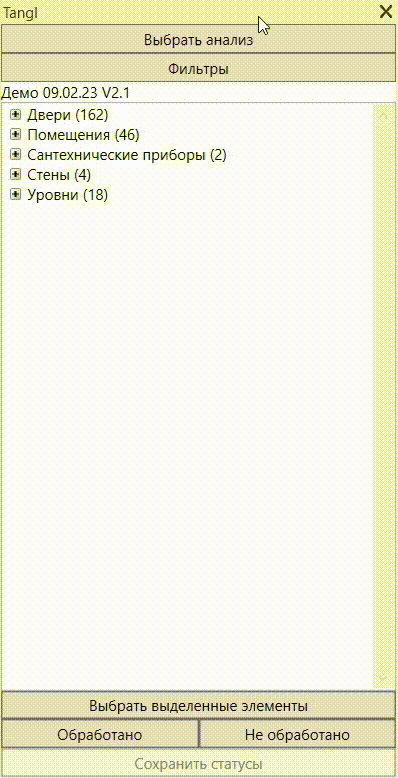

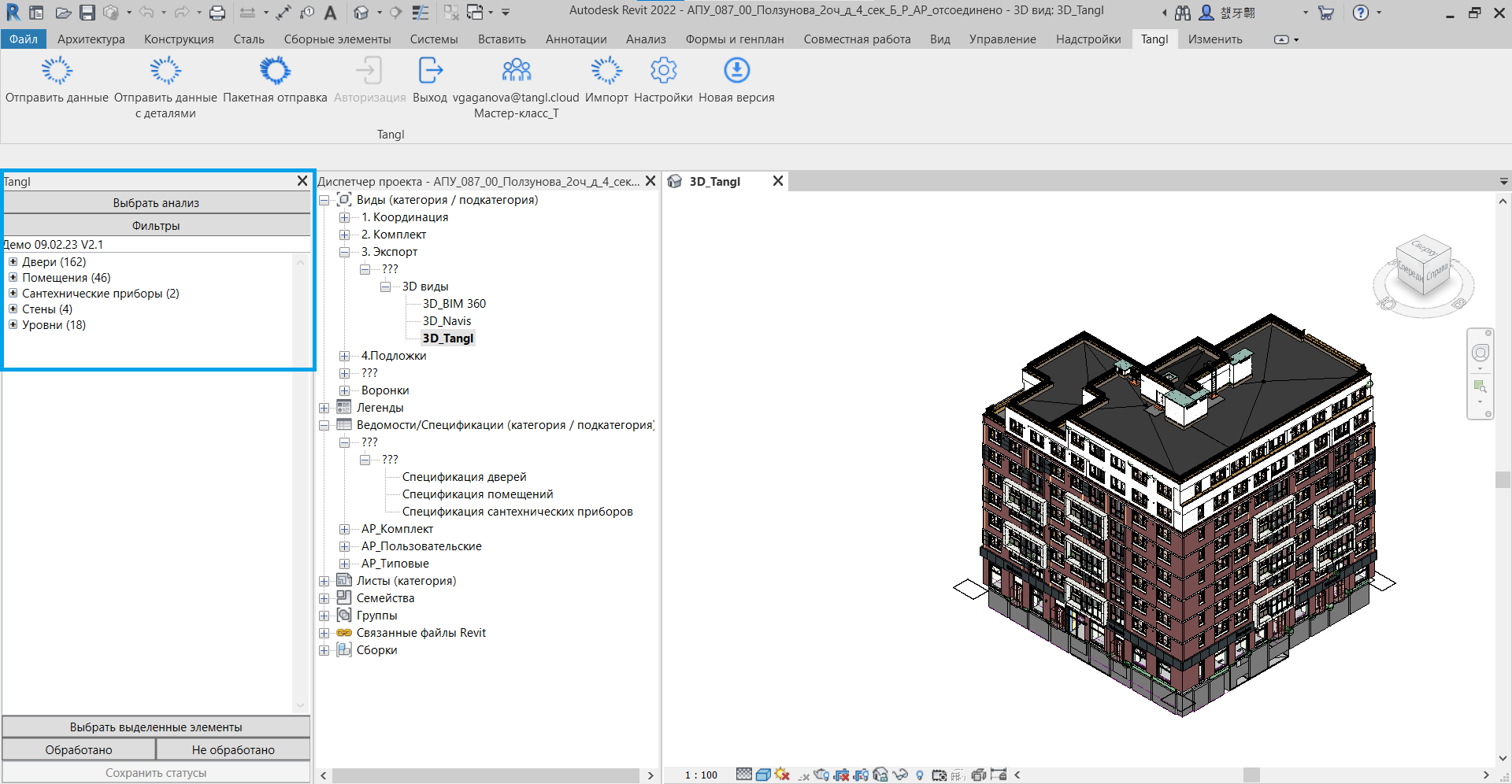

После выбора нужных данных появится информация о замечаниях в виде дерева элементов на боковой панели:

Примечание: в боковой панели находятся только элементы с ошибками. Элементов без ошибок там нет.

Фильтры

В боковой панели можно поменять версию анализа модели и настроить фильтры:

С помощью фильтров можно отобрать элементы с одинаковой ошибкой и исправить эту ошибку сразу у всех элементов.

Фильтр по уровню позволяет отфильтровать элементы и оставить определённые уровни, присутствующие в Revit-модели - этаж, кровля, техподполье и т.д.

Фильтр по категории позволяет отфильтровать элементы по категории Revit - двери, стены, помещения и т.д.

Фильтр по правилу позволяет отфильтровать элементы по правилам проверки, которые применялись к ним в справочнике Tangl control.

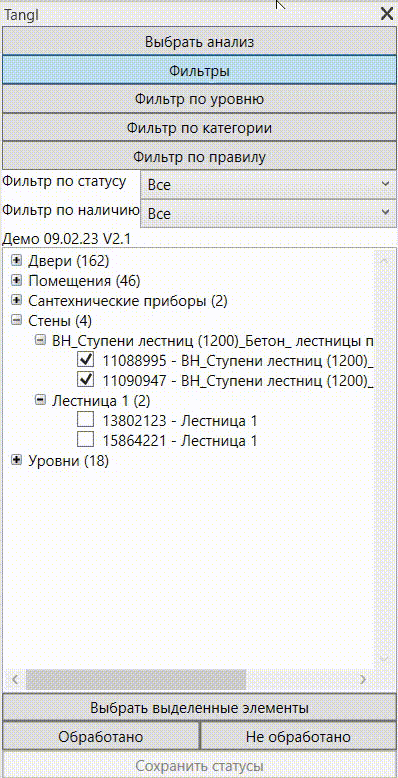

При работе с большим количеством замечаний рекомендуется отмечать элементы как обработанные, если в них уже исправлены ошибки. Для этого нужно поставить галочку напротив элемента и нажать "Сохранить статусы". После этого воспользоваться фильтром по статусу и выбрать "Не обработано". В списке останутся только те элементы, замечания по которым еще не исправлены.

Эти статусы видит только пользователь, который работает с замечаниями в Revit. Статусы не передаются в результат анализа в Tangl control. Проверить, что замечания исправлены можно с помощью повторного проведения анализа в Tangl control.

Работа со списком элементов

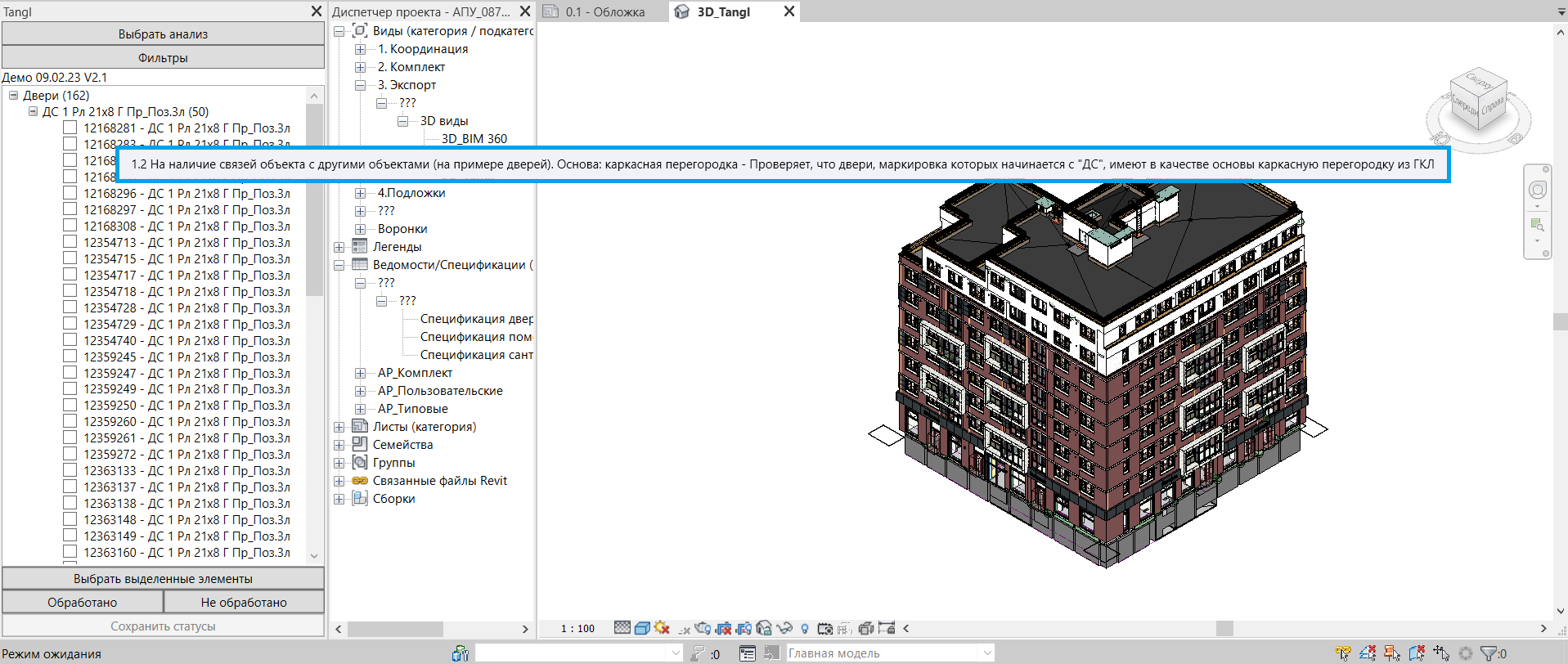

По каждому элементу можно посмотреть информацию о том, к какому справочнику этот элемент был привязан, а также описание и какая контрольная точка не прошла проверку. Эта информация появляется при наведении на элемент:

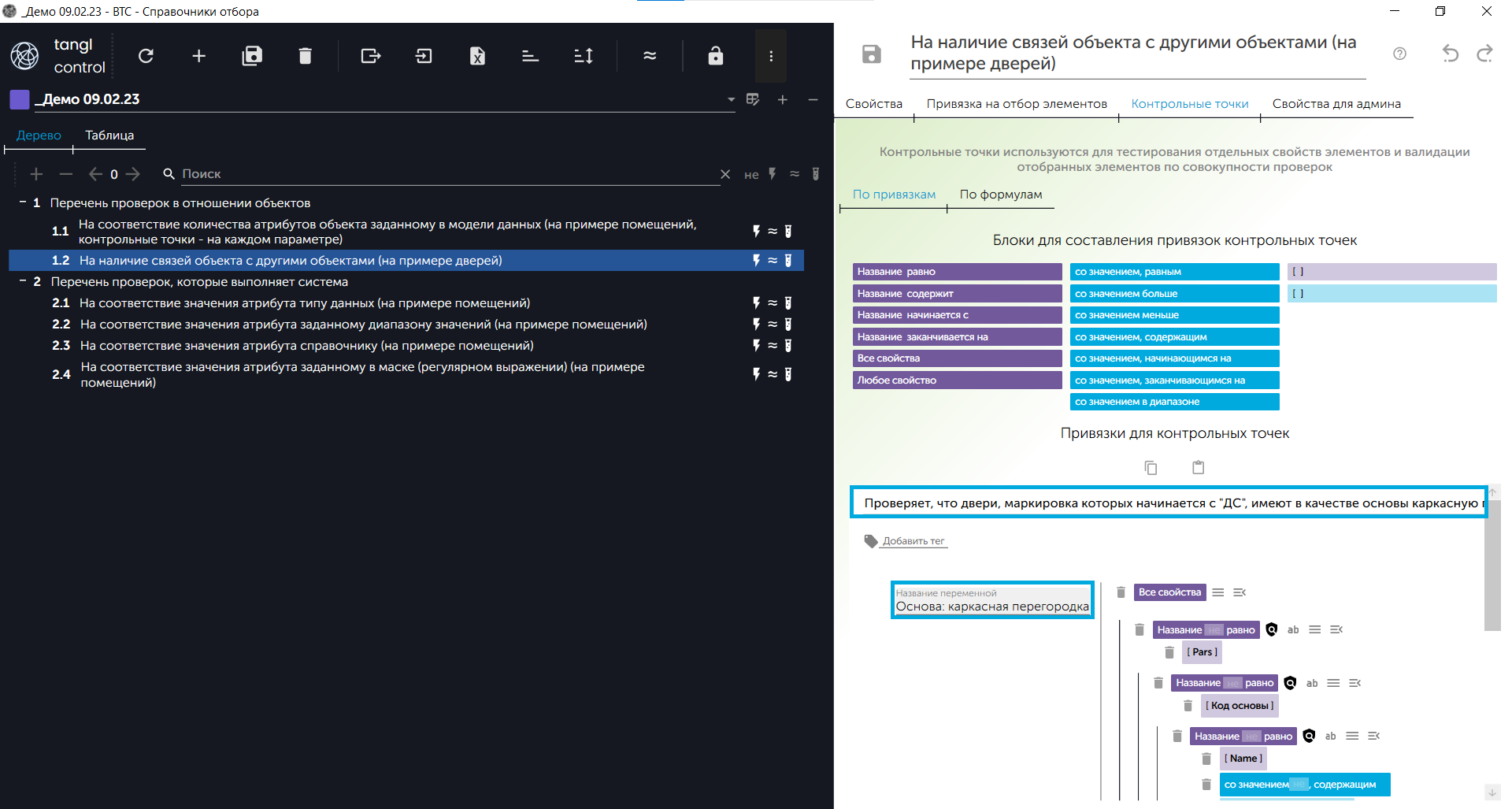

В Tangl control это выглядит так:

Если задать описание, то оно будет относиться ко всем элементам, которые привязаны к выбранной позиции. Описание будет одинаковым при наведении на разные элементы, привязанные к одной позиции.

Чтобы просмотреть элемент с ошибкой, нужно выделить его в списке двойным нажатием кнопки мыши или выделить в списке и нажать на "выбрать выделенные элементы". Выбранные элементы подсветятся на модели.

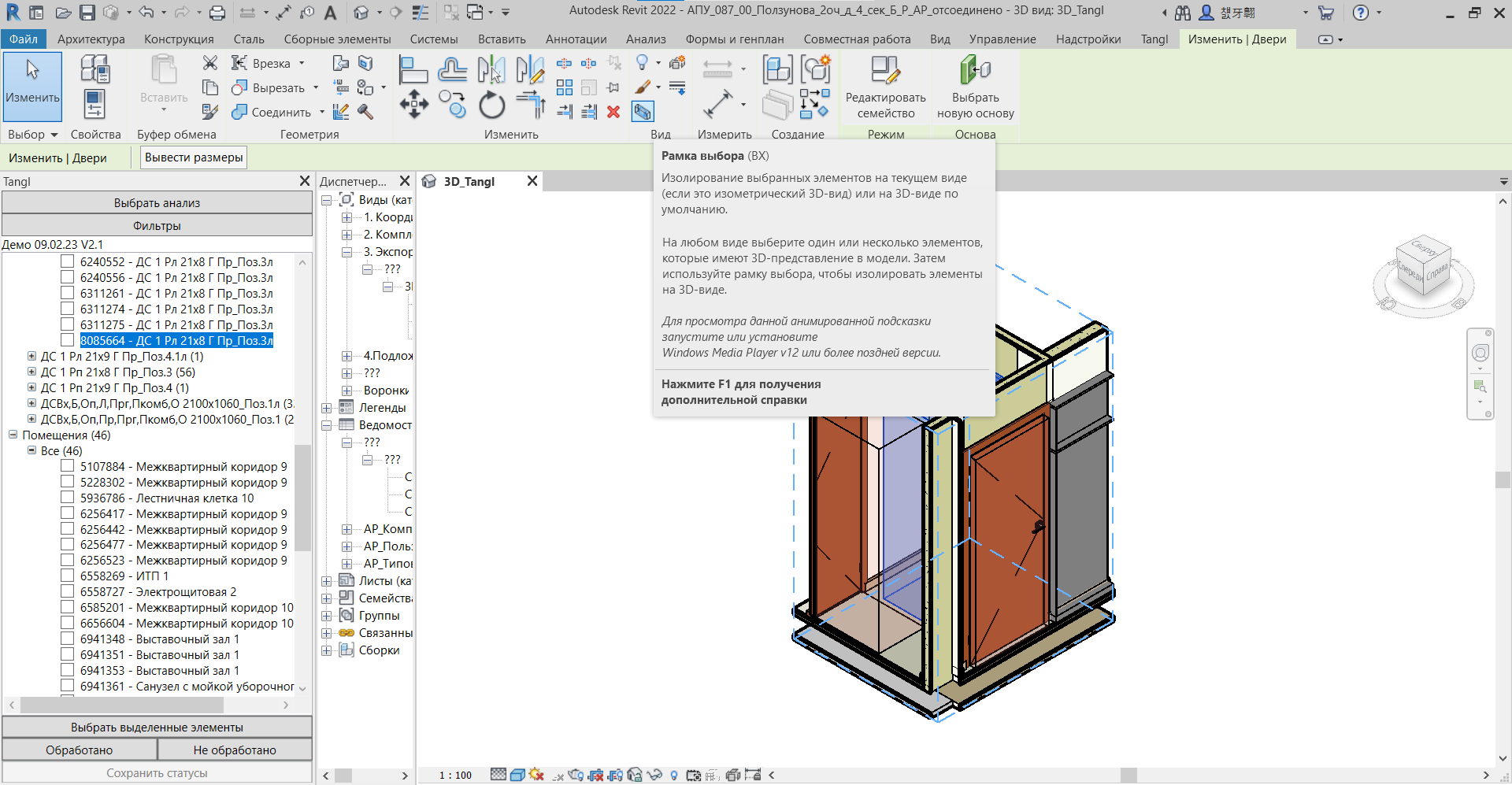

Чтобы просмотреть элемент с ошибкой, который не видно, например, внутри здания, необходимо нажать на строку с элементом и на панели инструментов нажать на "Рамка выбора", тогда элемент можно будет рассмотреть более детально.

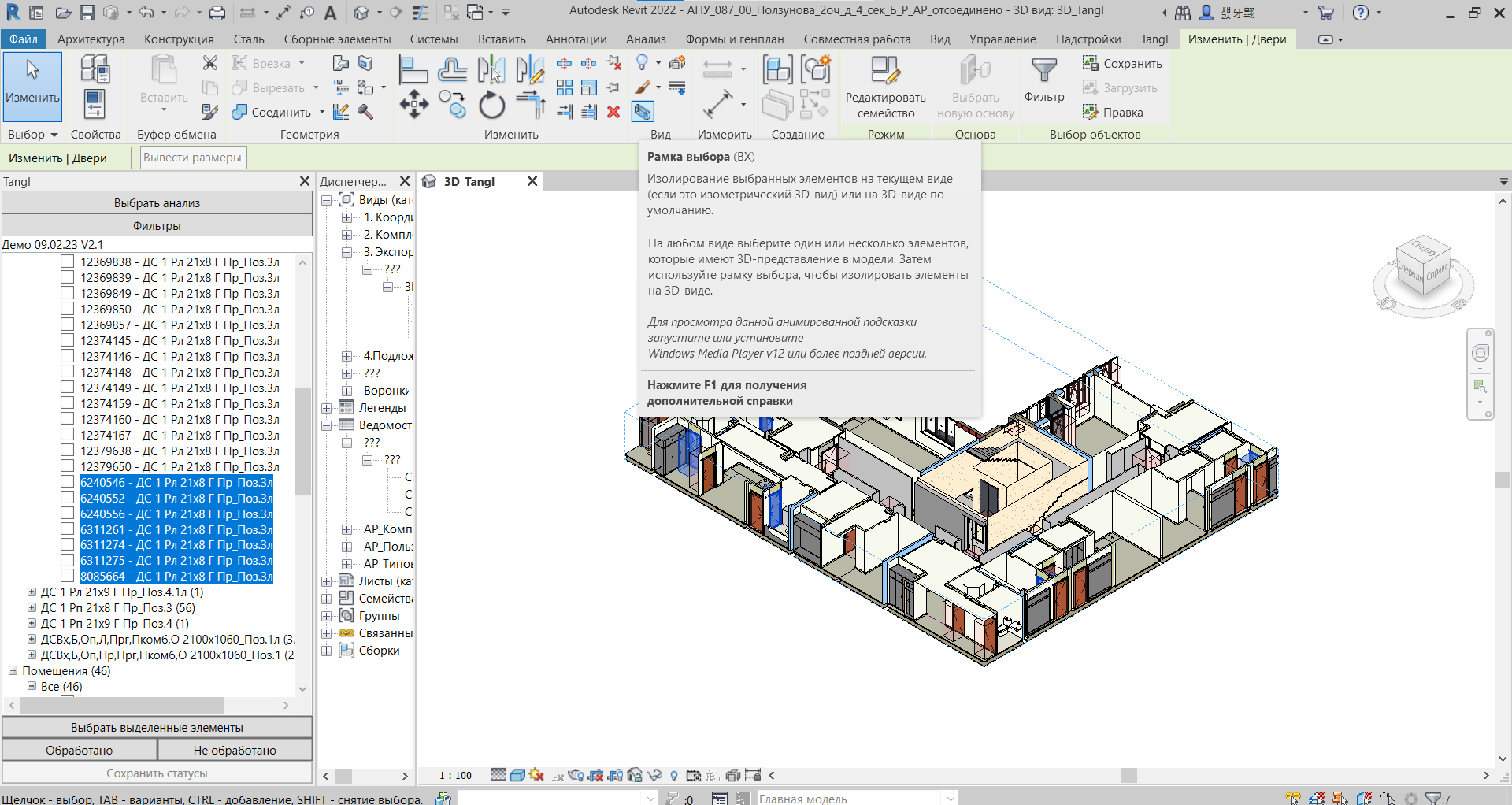

Для множественного выбора зажать ctrl или shift на клавиатуре и выделить нужные элементы (например, элементы с одинаковой ошибкой) и нажать "Рамка выбора". Все выбранные элементы отобразятся так, чтобы их было видно, в том числе, элементы внутри модели:

Также, при множественном выборе можно исправить одинаковые ошибки параметров в окне со свойствами.

После того, как все замечания были исправлены, необходимо нажать на панели инструментов Тангл "Отправить данные", чтобы снова запустить автоматизированную проверку.

Импорт замечаний по матрице коллизий

Загрузка замечаний

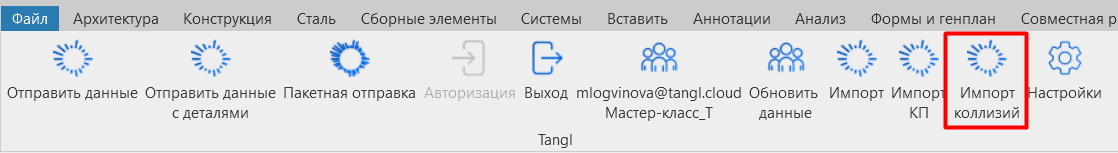

На панели инструментов нажмите "Импорт коллизий", чтобы открыть панель импорта замечаний по матрице коллизий.

Инструмент "Импорт коллизий" доступен только при наличии активной лицензии Tangl control.

Далее нажмите на "Выбрать анализ" и в открывшемся окне выберите проект, в котором находится проверенная модель, название модели и версию анализа. Если название модели в Revit совпадает в названием модели в Tangl, то поле заполнится автоматически. После заполнения нажмите "Ок".

Обратите внимание: если вам необходимо импортировать замечания от проверки сводной модели, то в списке нужно выбрать именно ее, а не название открытой в данный момент модели в Revit.

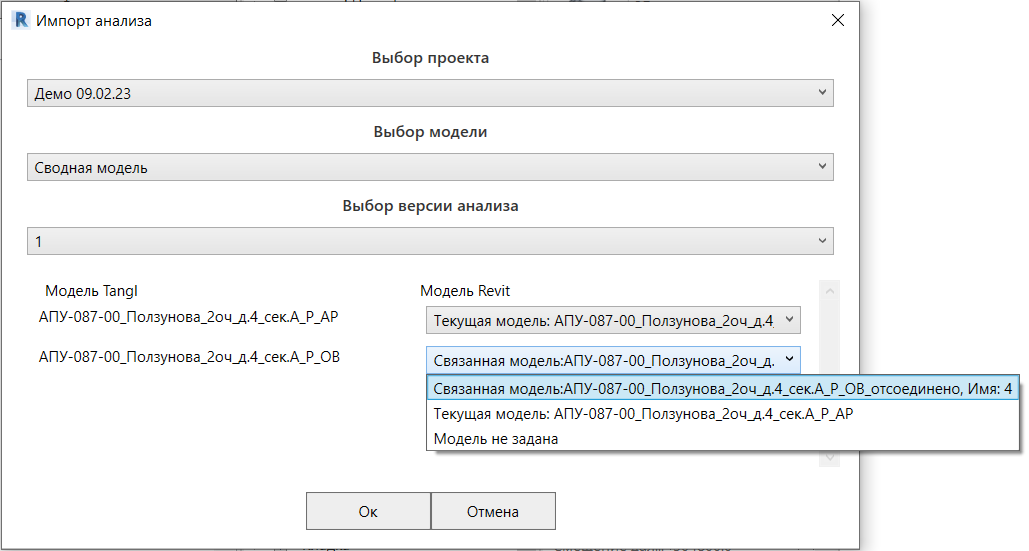

Если вы выбрали сводную модель, то в нижней части окна появится таблица для сопоставления моделей, входивших в ее состав во время проверки, с моделями, которые в настоящий момент загружены в вашу модель Revit в виде связанных файлов.

Если в вашей модели в Revit находится несколько копий одного связанного файла, то все копии будут отображены в списке, вам необходимо выбрать одну из них для сопоставления. Для удобства выбора после названия модели отображается значение параметра "Имя" в каждом связанном файле.

После выбора данных в панели плагина появится список конфликтов.

Фильтры

В панели мы можете настроить следующие фильтры для списка конфликтов:

1. Фильтр по уровню - позволяет отфильтровать элементы по уровню в Revit, на котором они находятся.
2. Фильтр по атрибуту - позволяет отфильтровать элементы по значению атрибута.
3. Фильтры по первому и второму набору - позволяет оставить в списке конфликтов только те, которые были найдены благодаря пересечению определенных наборов. Например, с его помощью можно оставить в списке только пересечения между стенами и трубами, или только между оборудованием и фундаментом и т.п.
4. Фильтр по комментарию - позволяет отфильтровать конфликты по оставленному к ним комментарию.
5. Фильтр по типу пересечения - позволяет отфильтровать конфликты по типу пересечения, по которому они проверялись.
   1. По пересечению - пересечение внешних граней;
   2. По объему - пересечение внешних граней или полное вхождение одного элемента в другой;
   3. По минимальному расстоянию - сближение элементов на расстояние меньше нормируемого.
6. Фильтр по типу коллизии - позволяет отфильтровать конфликты по типу проверки коллизий, которую проходили элементы.
   1. Пересечение - пересечение или нарушение минимального расстояния между 3D-телами;
   2. Проекция - пересечение 2D-проекций 3D-тел на плоскость.
7. Фильтр по статусу - позволяет отфильтровать конфликты по признаку, были ли они ранее обработаны (подробнее см. ниже).
8. Фильтр по наличию - позволяет отфильтровать элементы по наличию в открытой в настоящий момент модели и в связанных файлах.

При работе с большим количеством замечаний рекомендуется рекомендуется отмечать конфликты как обработанные после того, как конфликт был исправлен. Для этого нужно поставить галочку напротив исправленного конфликта и нажать "Сохранить статусы". После этого вы можете применить Фильтр по статусу "Не обработано". Тогда в списке конфликтов останутся только те, которые еще не были исправлены.

Статусы обработки видит только пользователь, который работает с замечаниями в Revit, и который установил данные статусы. Статусы не передаются другим пользователям, и они не видны в Tangl control. Проверить, что замечания действительно исправлены, можно только повторной проверкой по матрице коллизий в Tangl control.

Работа со списком конфликтов

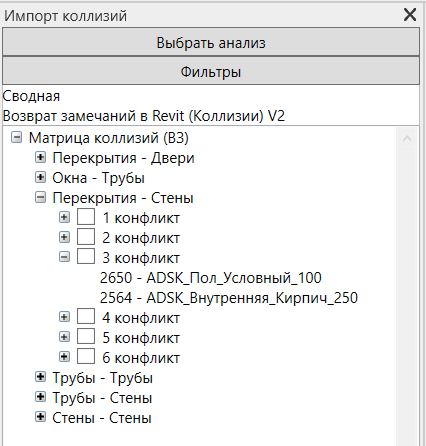

Список конфликтов представлен в виде древовидной структуры:

• Название матрицы коллизий
  • Пара наборов
    • Номер конфликта
      • Пара элементов с коллизией. Название состоит из id элемента и имени типоразмера. Элементам из связанных файлов в начале добавляется "Link".

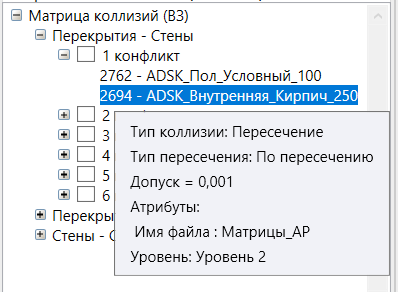

При наведении курсора на конфликт будет показано всплывающее окно с информацией об этом конфликте, а именно: Типе коллизии, Типе пересечения, Допуске, Комментарии.

При наведении курсора на один из элементов внутри конфликта будет показано всплывающее окно с той же информацией о конфликте, а также об атрибутах этого элемента.

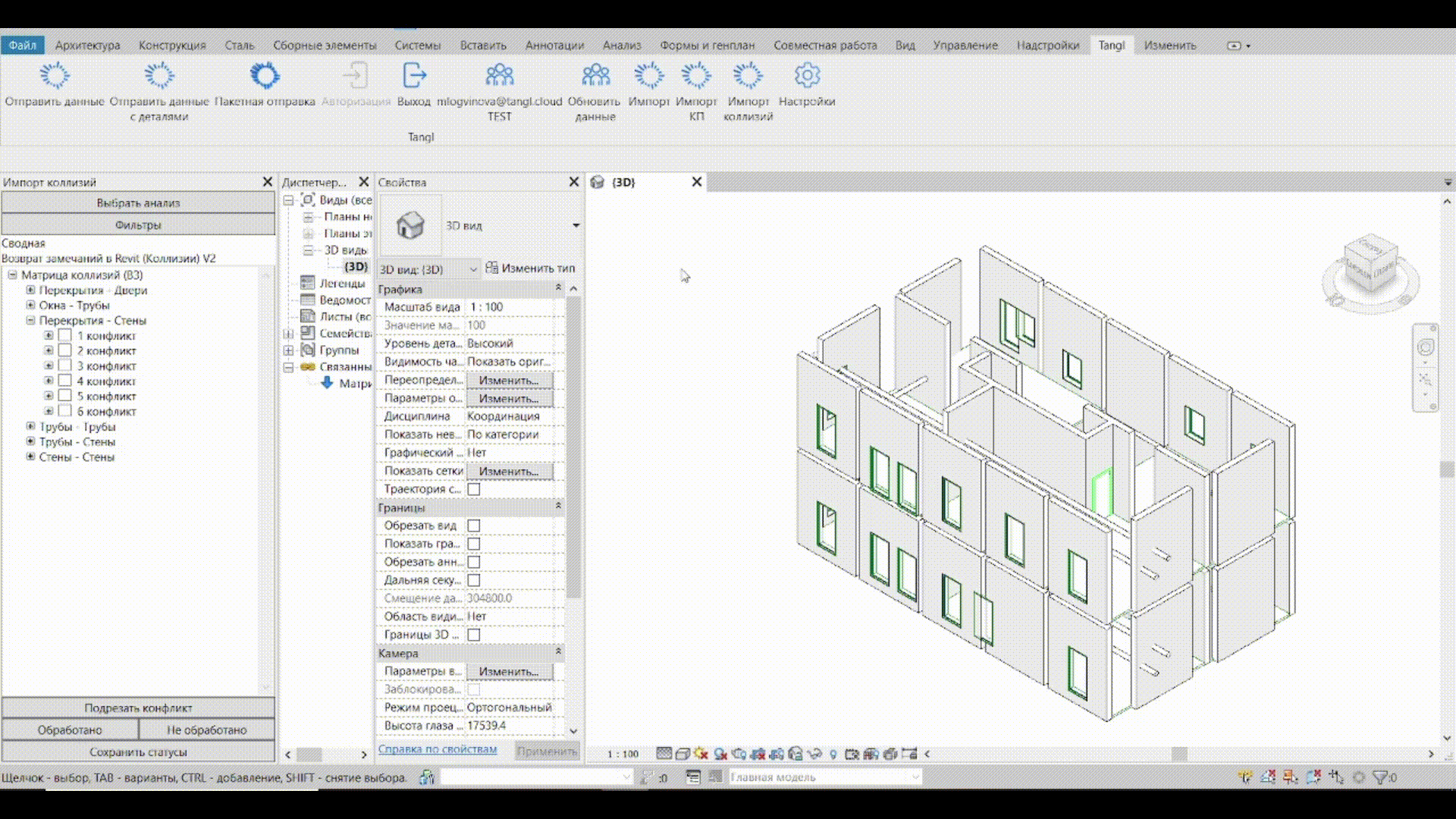

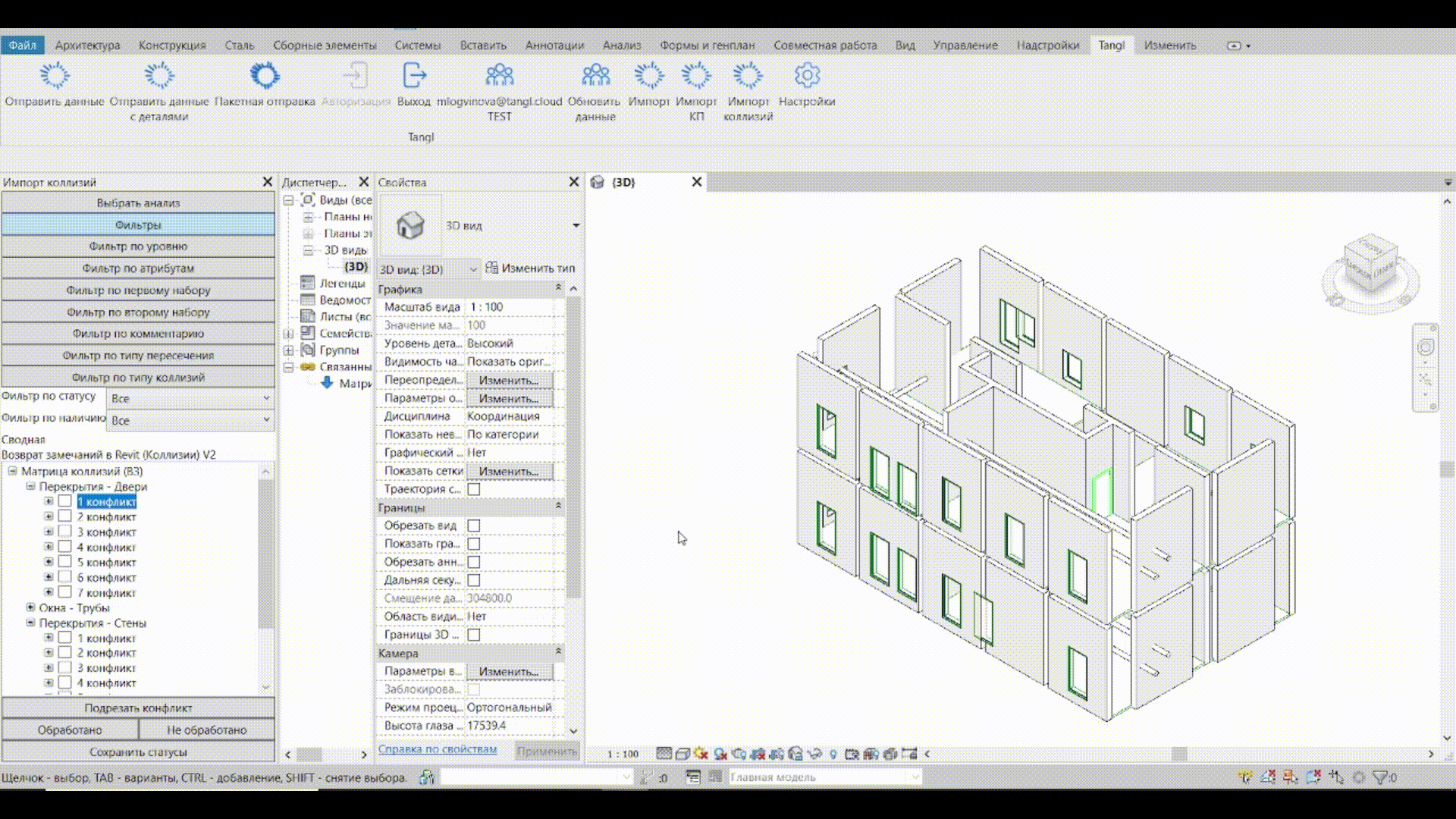

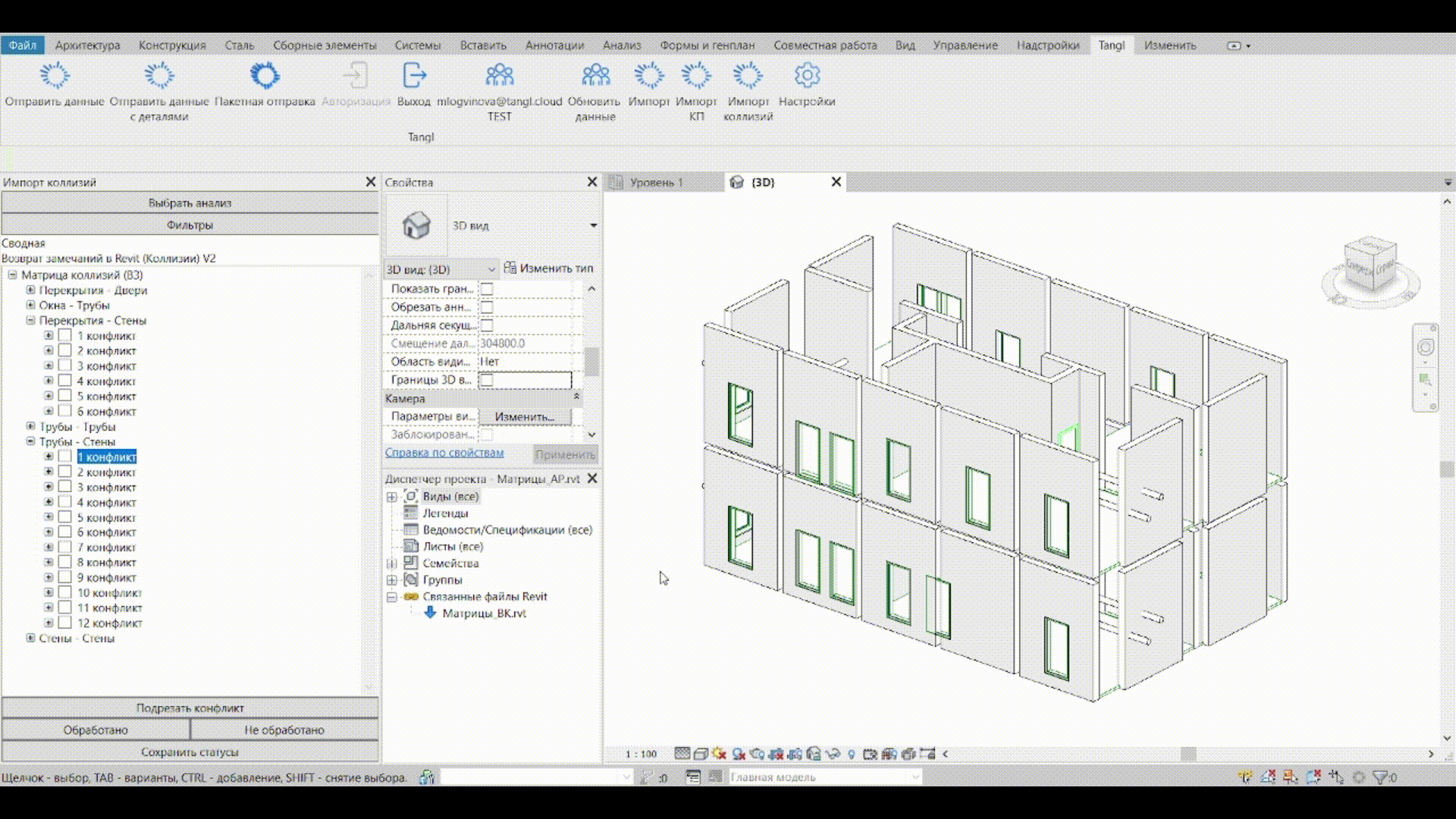

Чтобы показать элементы одного конфликта в модели, необходимо дважды кликнуть курсором по данному конфликту или единожды кликнуть на конфликт и нажать кнопку "Подрезать конфликт" в нижней части панели.

Чтобы показать элементы сразу нескольких конфликтов в модели, необходимо выделить данные конфликты в списке путем нажатия на них курсором с зажатой клавишей ctrl или shift, а далее нажать на кнопку "Подрезать конфликт".

При данном действии элементы в модели будут выделены и подрезаны.

К сожалению, Autodesk Revit версии 2022 и ниже не позволяет выделять элементы связанных файлов при помощи плагинов. На данных версиях будут выделены только элементы открытой модели, и осуществлена подрезка. В версии 2023 и более поздних доступно выделение элементов из связанных файлов.

Чтобы отключить подрезку воспользуйтесь стандартным инструментарием Revit. В свойствах вида снимите галочку с параметра "Границы 3D вида".

Автоматизация повторной проверки

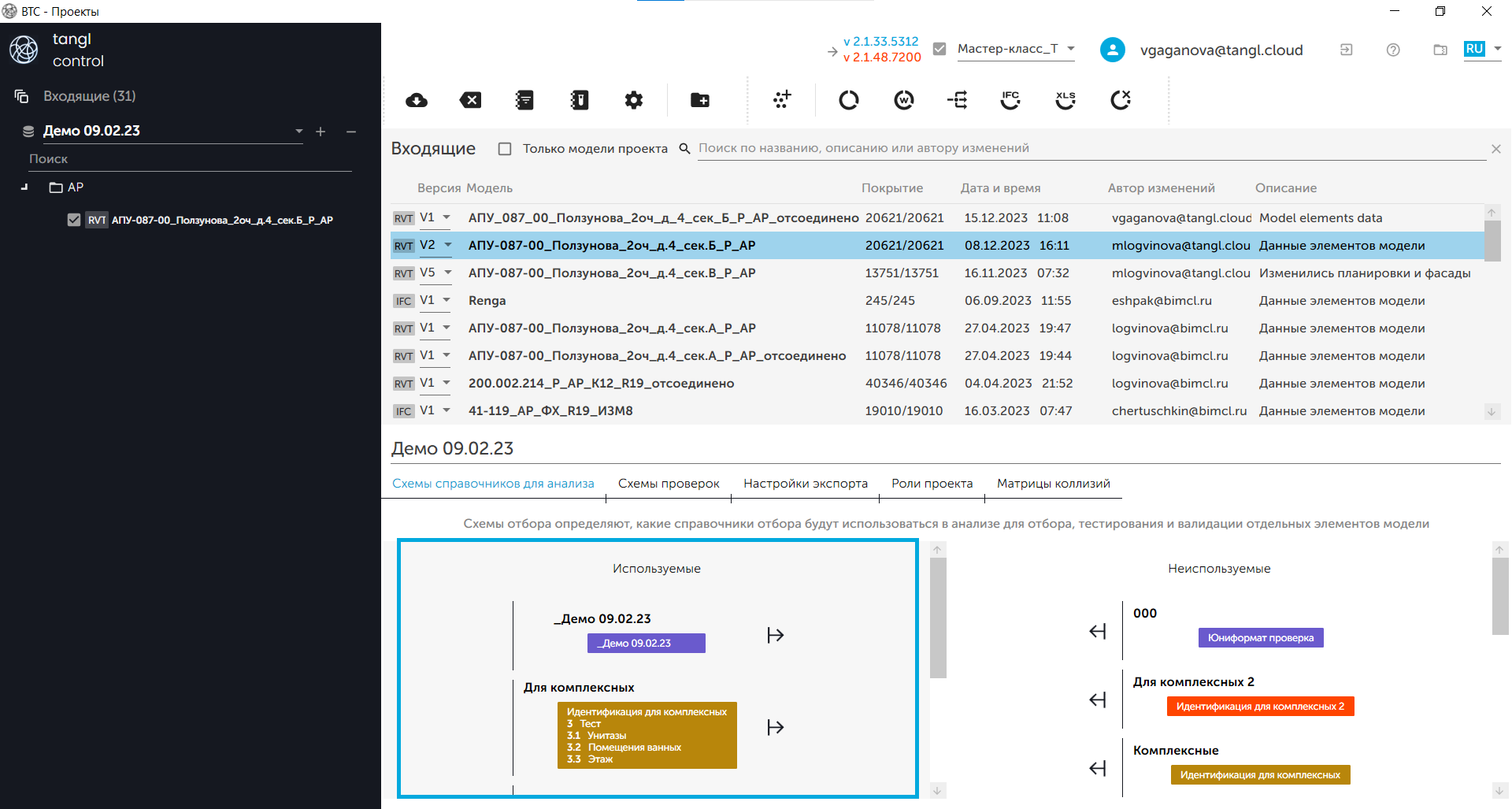

Чтобы автоматизировать процесс возврата замечаний, необходимо в Tangl control настроить шаблоны проверок, добавив их в использованные:

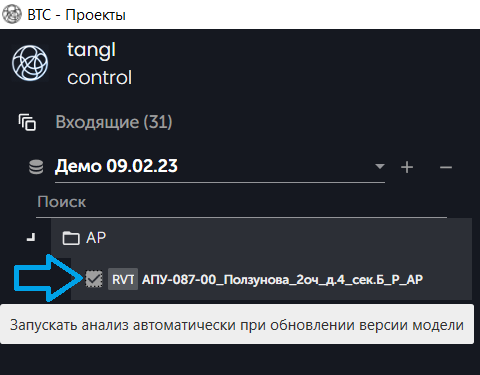

А также выбрать модель и поставить галочку "Запускать анализ автоматически при обновлении версии модели", тогда новые версии замечаний будут появляться автоматически.
