Экспорт результата анализа в Excel
Экспорт результата анализа в Excel
Все данные анализа модели можно экспортировать из Tangl в виде файла в формате Excel.

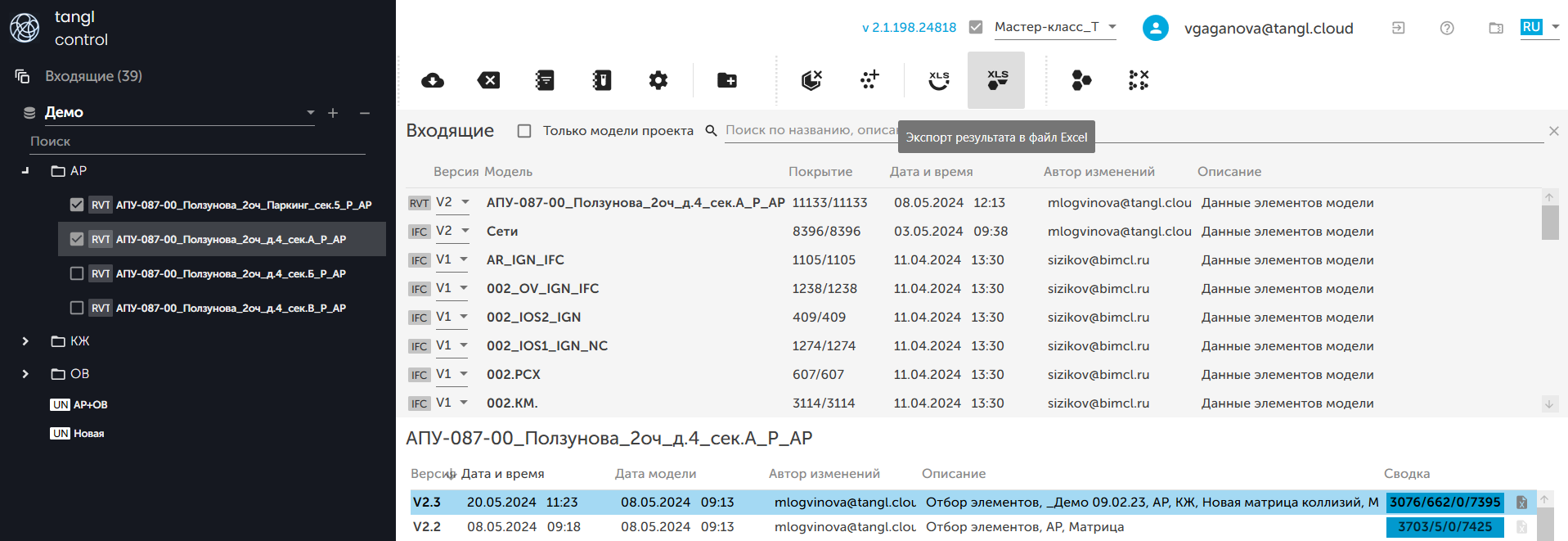

Чтобы подготовить результат анализа к экспорту, необходимо в боковой части выбрать проект и анализ, затем в основной части окна выбрать версию результата анализа модели и нажать на "Экспорт результата в файл Excel" на верхней панели инструментов:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/VgZ_rjTIvZFgeMMn13ZIQjm7.png)
Будет происходить подготовка данных анализа:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/2hijO1nyI83ONYf1dYNiwUpH.png)

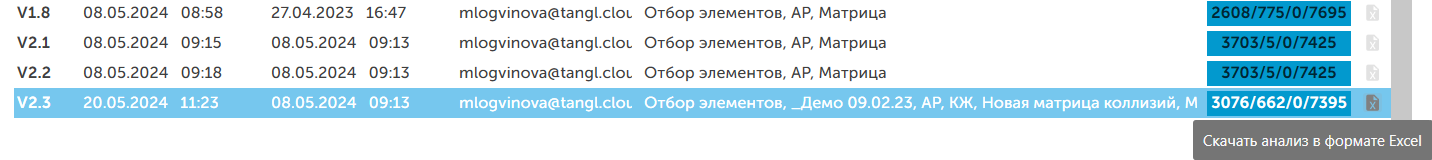

После того как данные результата анализа подготовятся, станет активен значок сбоку строки с файлом. При нажатии будет предложен путь для скачивания файла на устройство.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/-BB_ZZNLhiK3E_pImqQZcsGI.png)
После нажатия на кнопку, откроется окно сохранения справочника, в котором нужно выбрать место сохранения справочника на устройстве. Имя справочника можно поменять (по умолчанию имя файла задается такое же, как и название модели).
Настройки экспорта результатов анализа

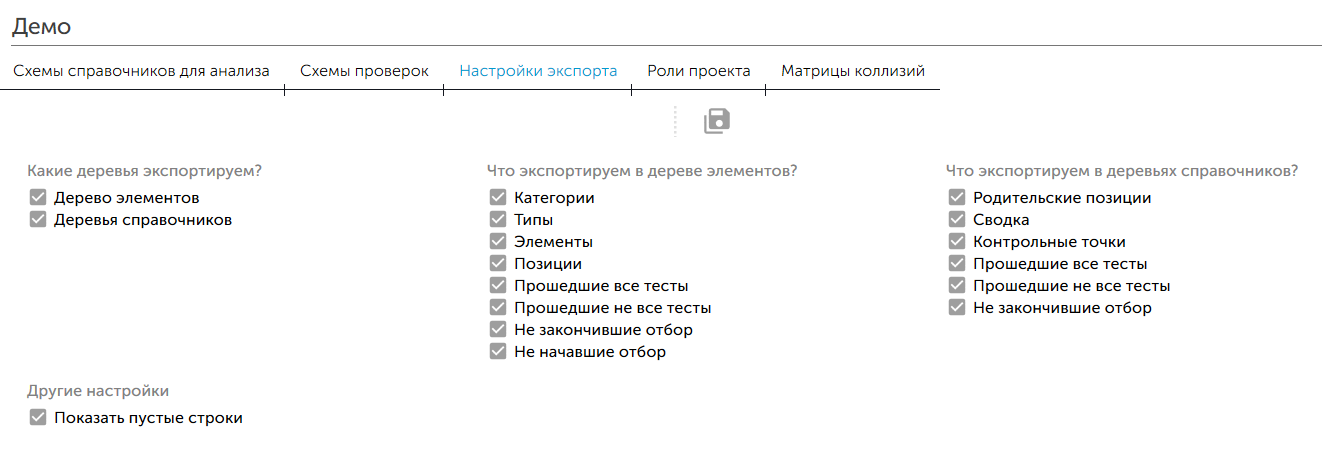

Настройки экспорта можно изменить на вкладке Настройки экспорта в окне BTC - Проекты
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/xZ04j8YCkUHYWnGa2SJXwCrj.png)
Блок "Какие деревья экспортируем?"

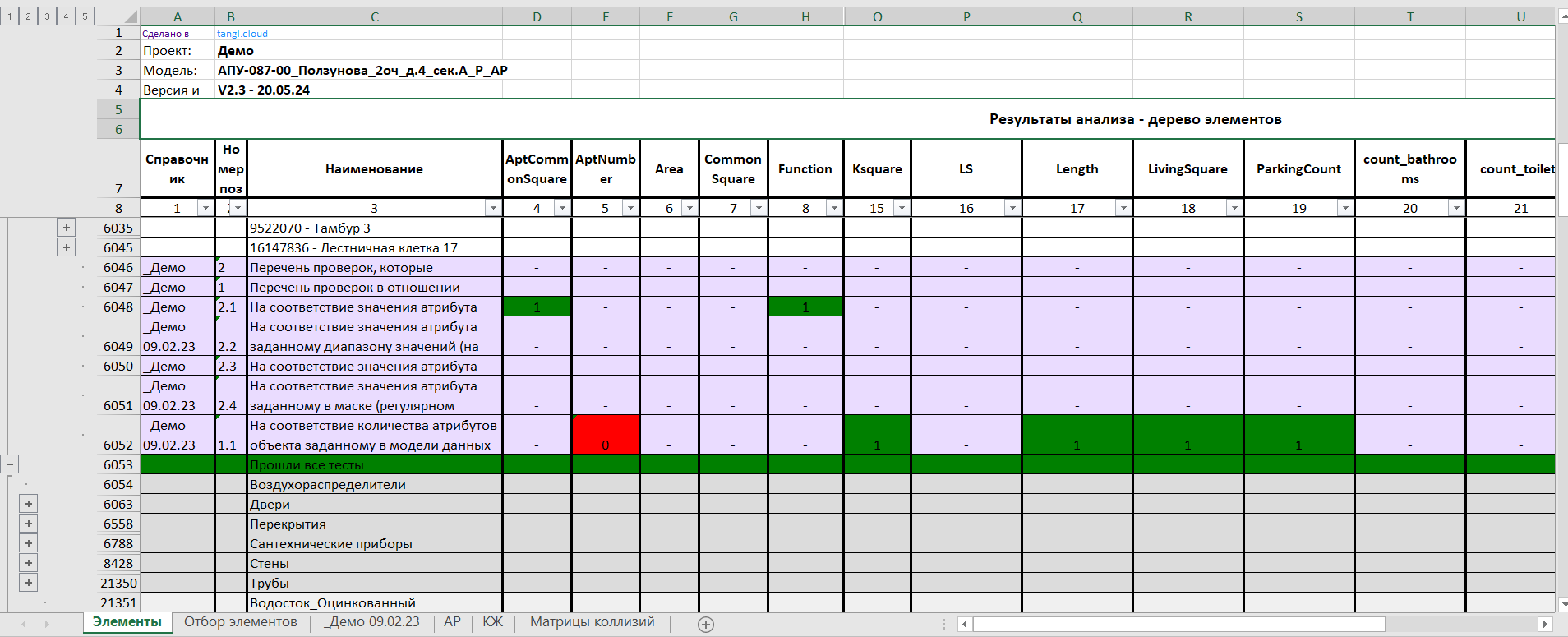

При включенных настройках в результат анализа экспортируются деревья элементов:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/NRyXsVj7NM7Xj-alkdyfVT9c.png)

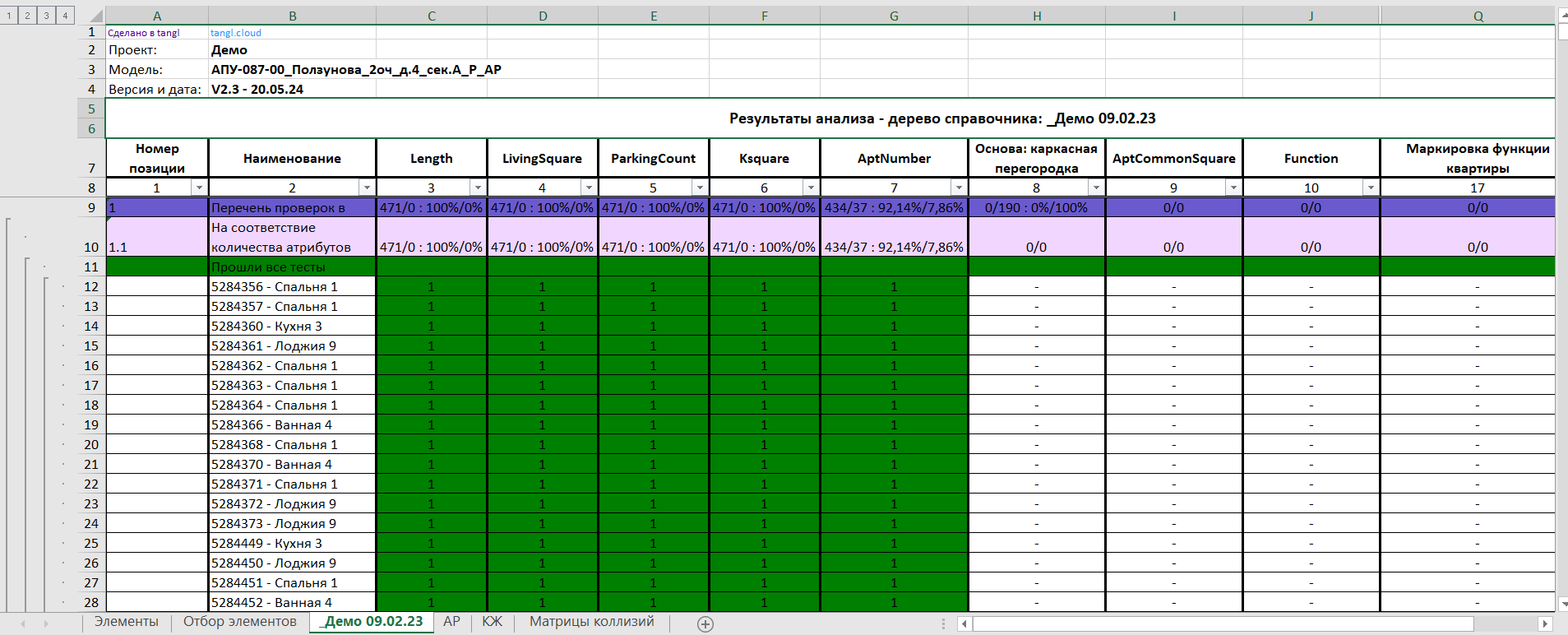

и деревья справочников:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/gI4uSYTV_a_feIqAWLzlQ270.png)
Блок "Что экспортируем в дереве элементов?"

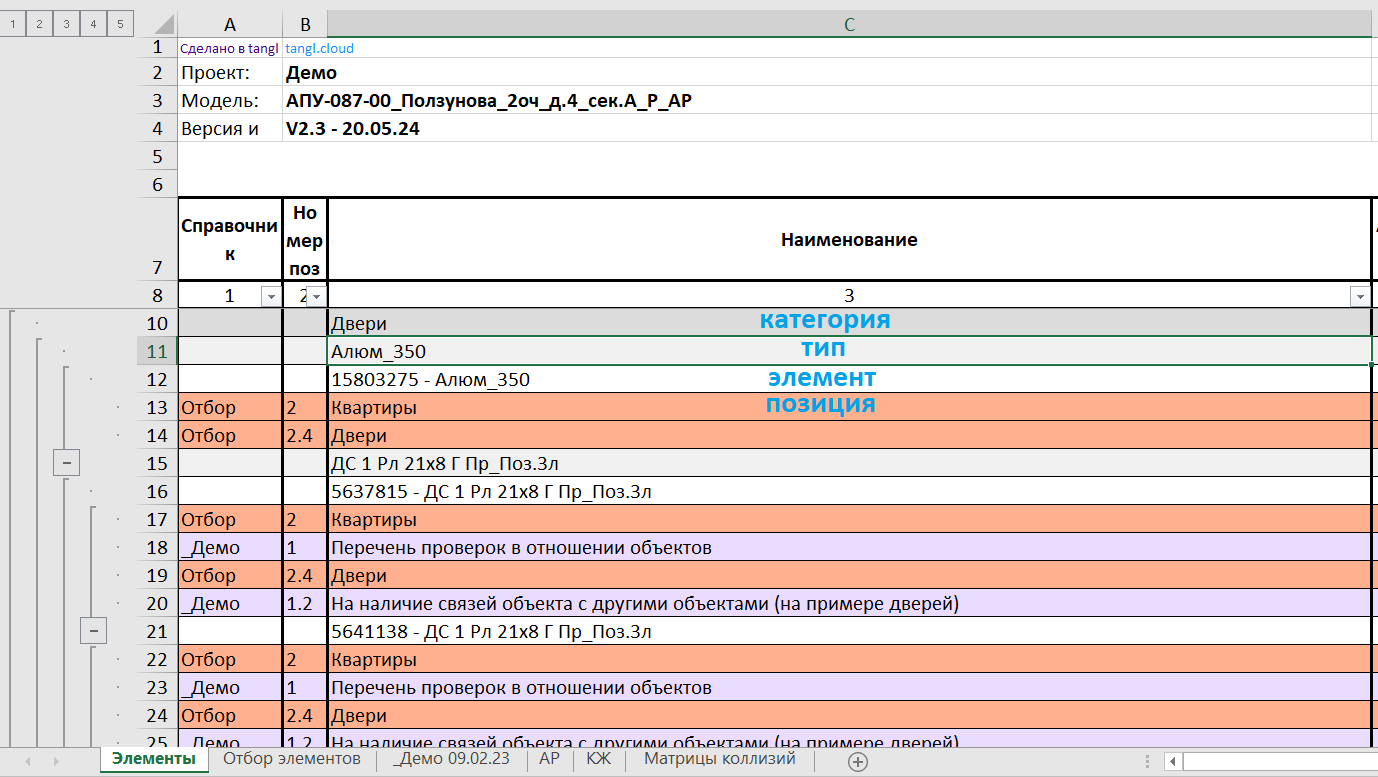

Категории, типы, элементы и позиции будут эскортированы при выборе соответствующих настроек:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/5RftAmoObUEc7Vq-ZizEB_HM.png)
Если категории, типы, позиции и элементы не выбраны, то в экспорте будет отсутствовать лист с элементами, т.е. дерево элементов не будет выгружено.

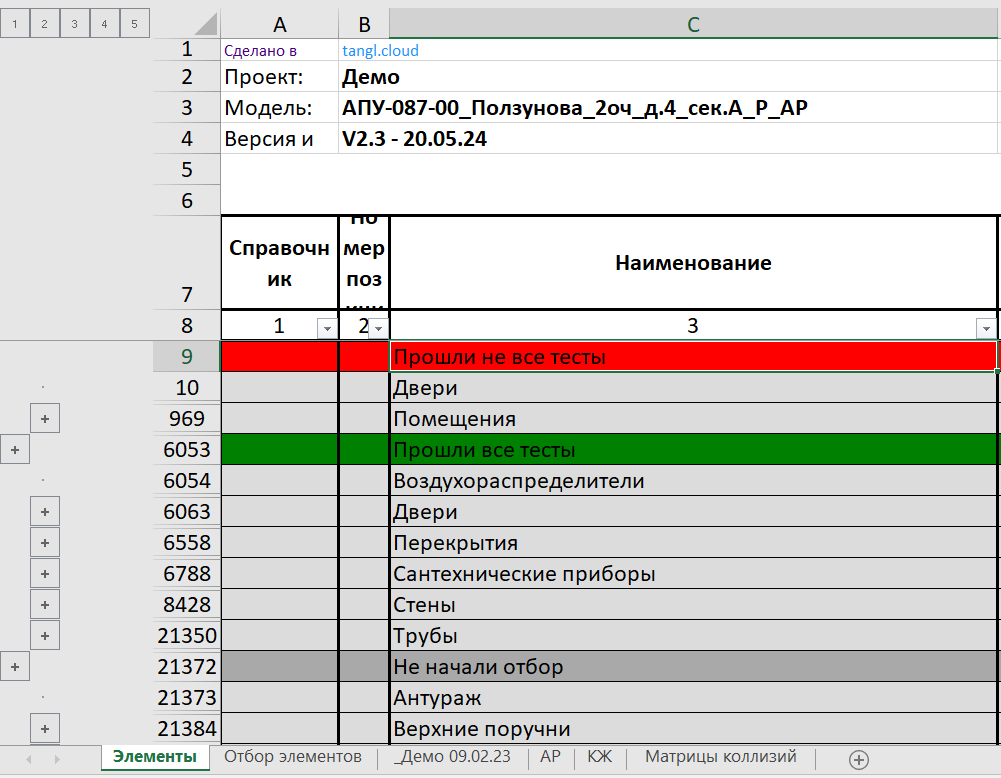

Также при выборе настроек будут экспортированы элементы, которые прошли все тесты, прошли не все тесты, не закончившие отбор и не начавшие отбор:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/dZ9j4vCuHZ0OylsOopk_OFr8.png)
В каждой группе находятся категории элементов, которые участвовали в отборе. В данном примере нет элементов, которые попали в группу "Не закончили отбор". Если все настройки отбора будут отключены, то дерево элементов также не будет выгружено.
Блок "Что экспортируем в деревьях справочников?"

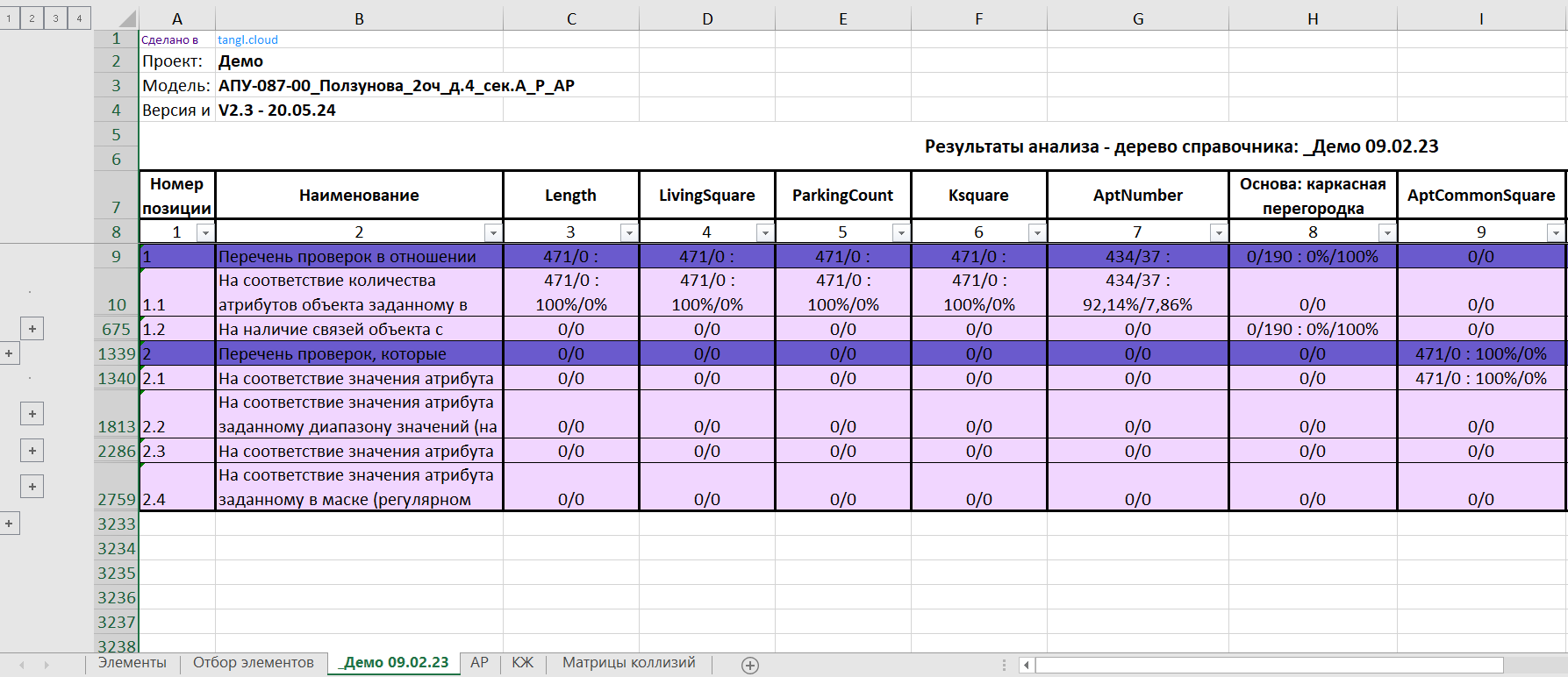

При выборе пункта Родительские позиции будут экспортироваться родительские позиции:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/4DCpF-bBy_XNM56f1QBQv0HG.png)

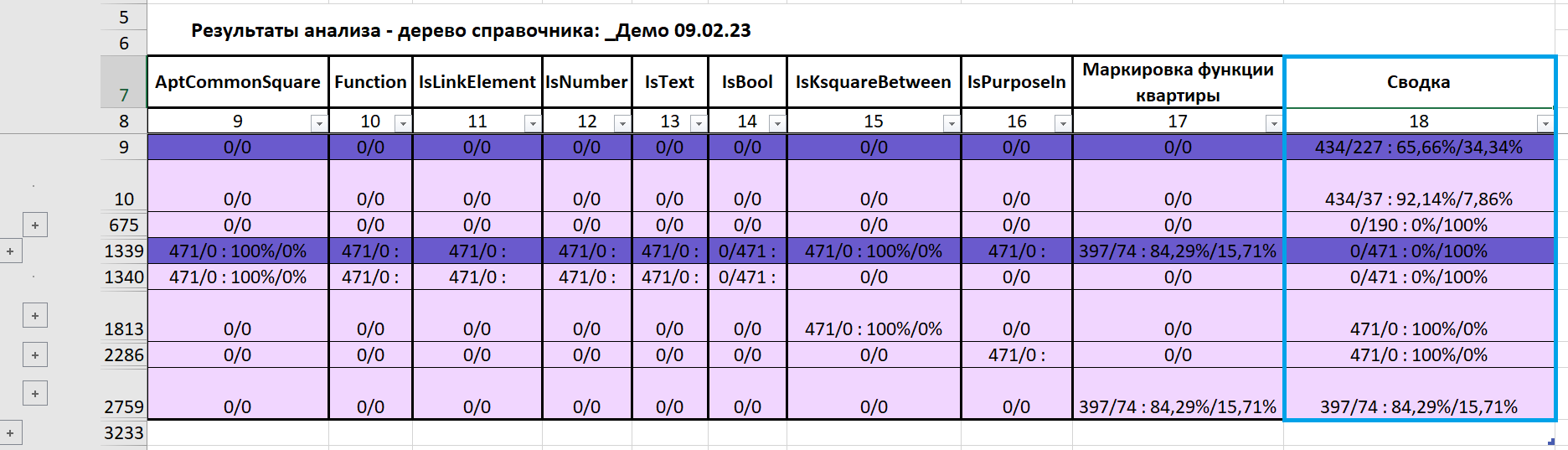

При выборе пункта "Сводка" будет экспортироваться сводка:
В сводке отображается количество элементов в процентном соотношении, прошедших отбор и тесты, и прошедших отбор, но не прошедших тесты."
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/gngTQ7EfSOQJda6_WguPcC7F.png)

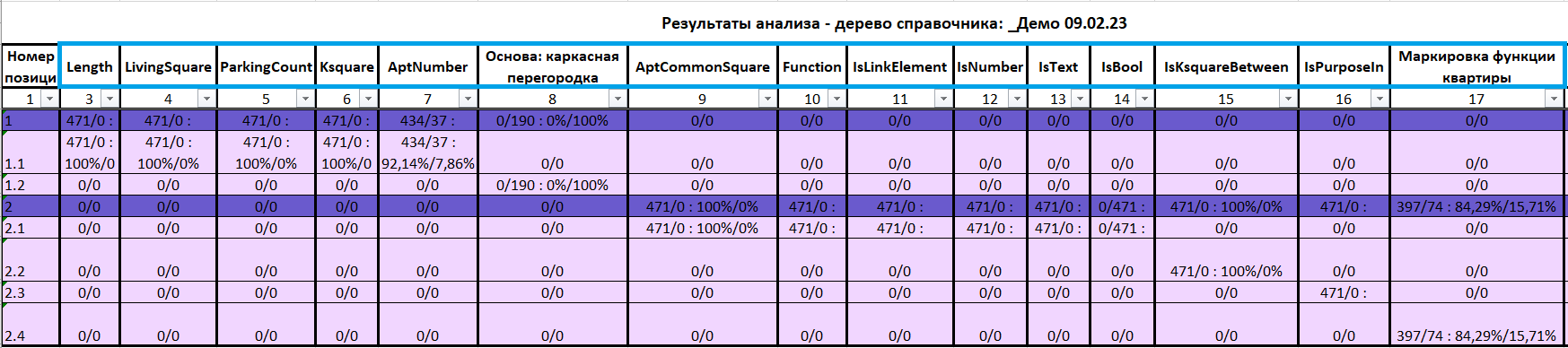

При выборе пункта Контрольные точки будут экспортироваться контрольные точки, для которых были созданы привязки в справочниках отбора:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/5epFBFItc37vuDtdFx36UiAf.png)

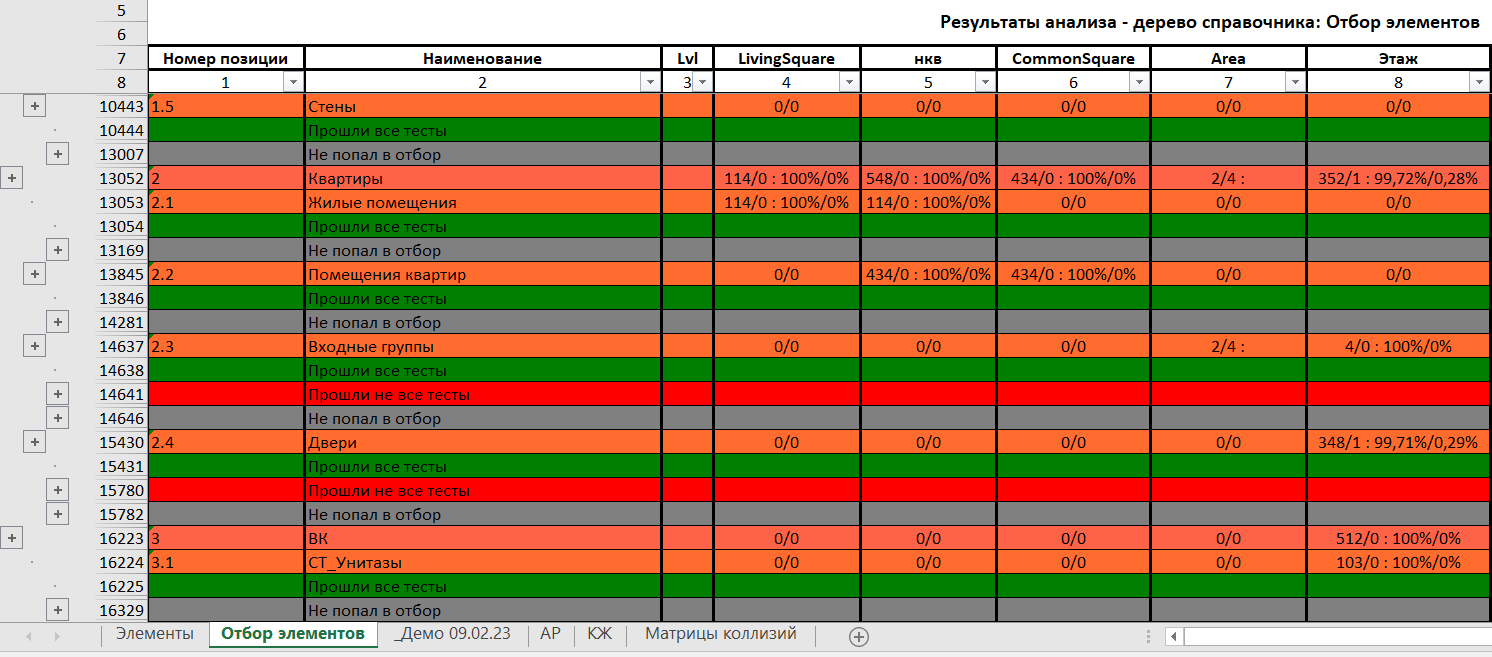

Также при выборе настроек будут экспортированы элементы, которые прошли все тесты, прошли не все тесты, не закончившие отбор:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/Peec3-qXdDxsBeK1vN6kqcfY.png)
