Окно BTC - Результат анализа
Окно BTC - Результат анализа

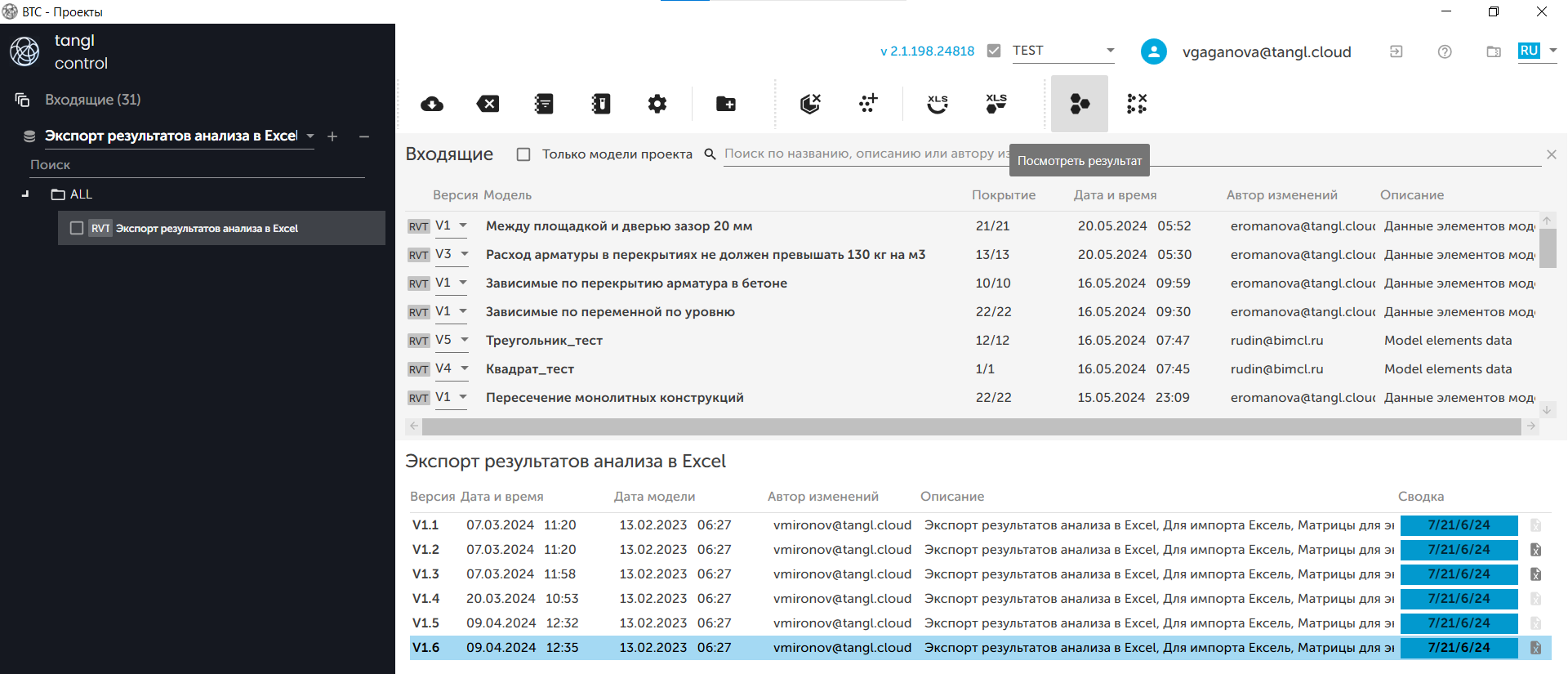

Для просмотра анализа модели нужно выбрать готовый анализ и нажать на "Посмотреть результат " на панели инструментов:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/69TH8mPgQi30AQX0EMaWJHiQ.png)

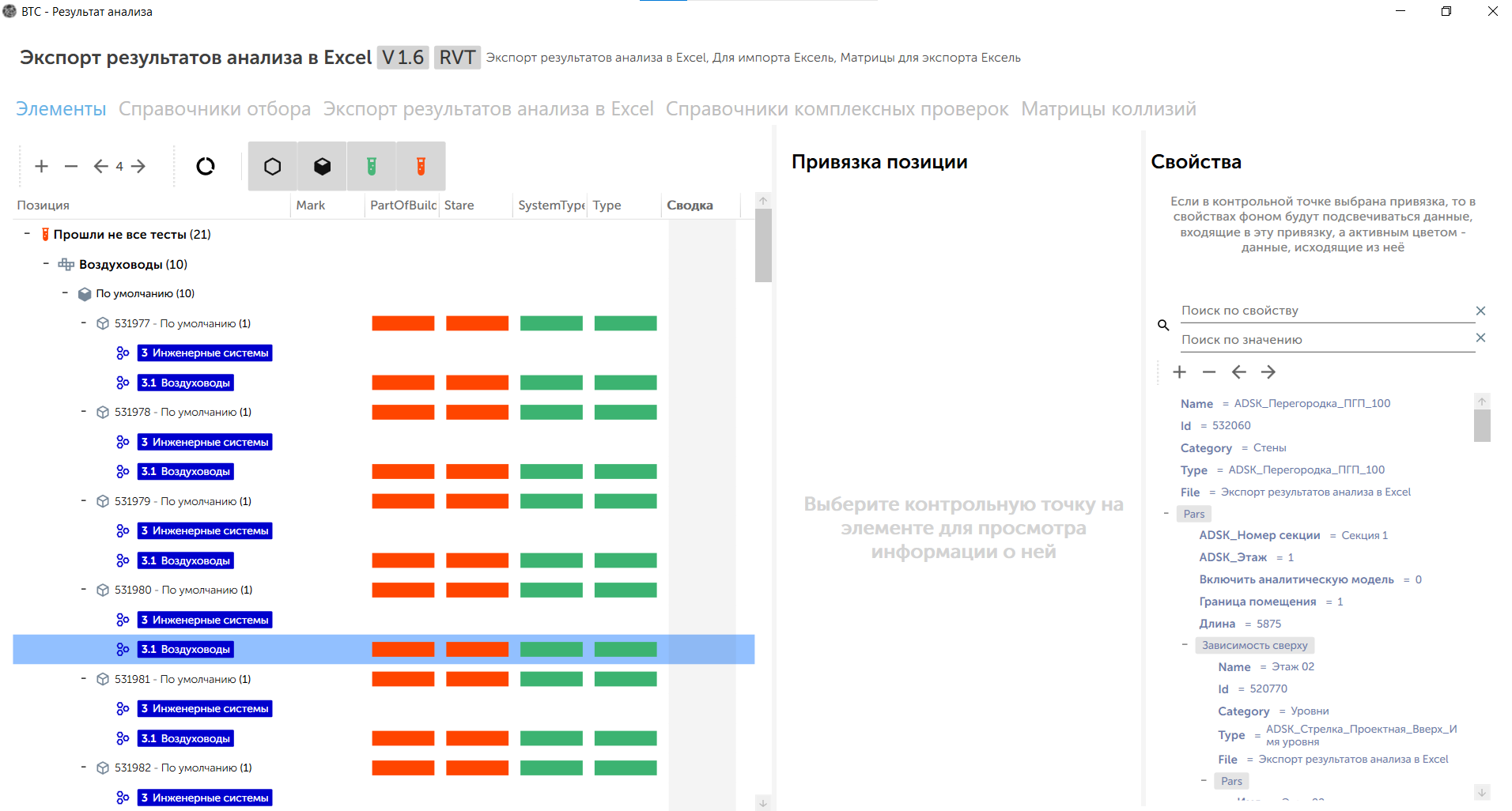

Откроется окно BTC – Результаты анализа:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/IE4gXma2rdWr2C3oTNVVUqXL.png)
Вверху будет указано название модели, версия анализа и комментарий к анализу.
Панели инструментов
У окна BTC - Результаты анализа есть основные вкладки - Элементы, Справочники отбора, Справочники комплексных проверок и Матрицы коллизий.
Вкладка Элементы
Панель инструментов состоит из панели управления уровнями и панели работы с моделью (данными модели).
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/6KKe-DiVjndw3W_Gz002oRUY.png)
Панель управления уровнями
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/UVeEb6-lHaB_rYYcsLmM6bxf.png)
- Развернуть все уровни – разворачивает все уровни, которые есть в результате анализов.
- Свернуть все уровни – сворачивает все уровни, которые есть в результате анализов.
- Свернуть на один уровень – сворачивает результаты на один уровень.
- Развернуть на один уровень – разворачивает результаты на один уровень.
Панель работы с моделью и группами элементов
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/KgAOBC1jcHEHDgGdLw9th7Yi.png)

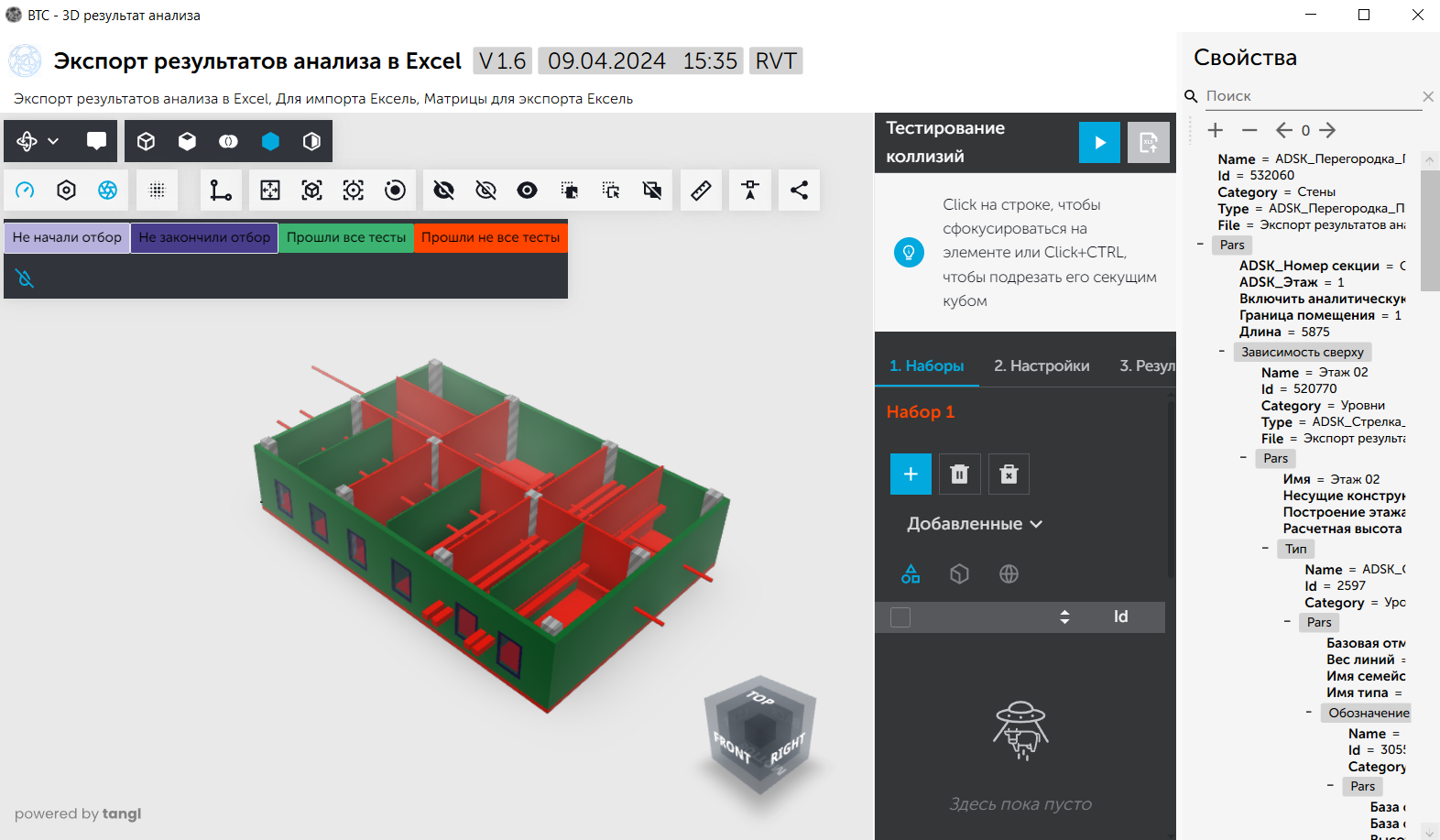

- Посмотреть в 3D – при нажатии откроется модель, на которой будут показаны:
- элементы, которые не начали отбор. При запуске модели эта кнопка будет выключена и будет прозрачной, при включении будет сиреневой;
- элементы, которые не закончили отбор (фиолетовый);
- элементы, которые прошли отбор и тесты (зелёный);
- элементы, которые прошли отбор и не прошли тесты (красный).
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/T5CKYUXlWrNYQYfn_XYLZVSs.png)
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/epjJ6EkfKuivvZhHS5zAaVWU.png)
- Показывать группы элементов, не начавших отбор - переключаемая кнопка, которая включает/выключает показ групп элементов, не начавших отбор.
- Показывать группы элементов, не прошедших отбор - переключаемая кнопка, которая включает/выключает показ групп элементов, не прошедших отбора.
В этой вкладке будут показаны все элементы в структуре модели. Они распределены на группы:
- Прошли не все тесты - элементы, которые прошли отбор, но не прошли хотя бы один тест.
- Прошли все тесты - элементы, которые прошли отбор и прошли все тесты.
- Не начали отбор - элементы, которые не начали отбор, а значит, вообще не тестировались и остались нераспознанными.

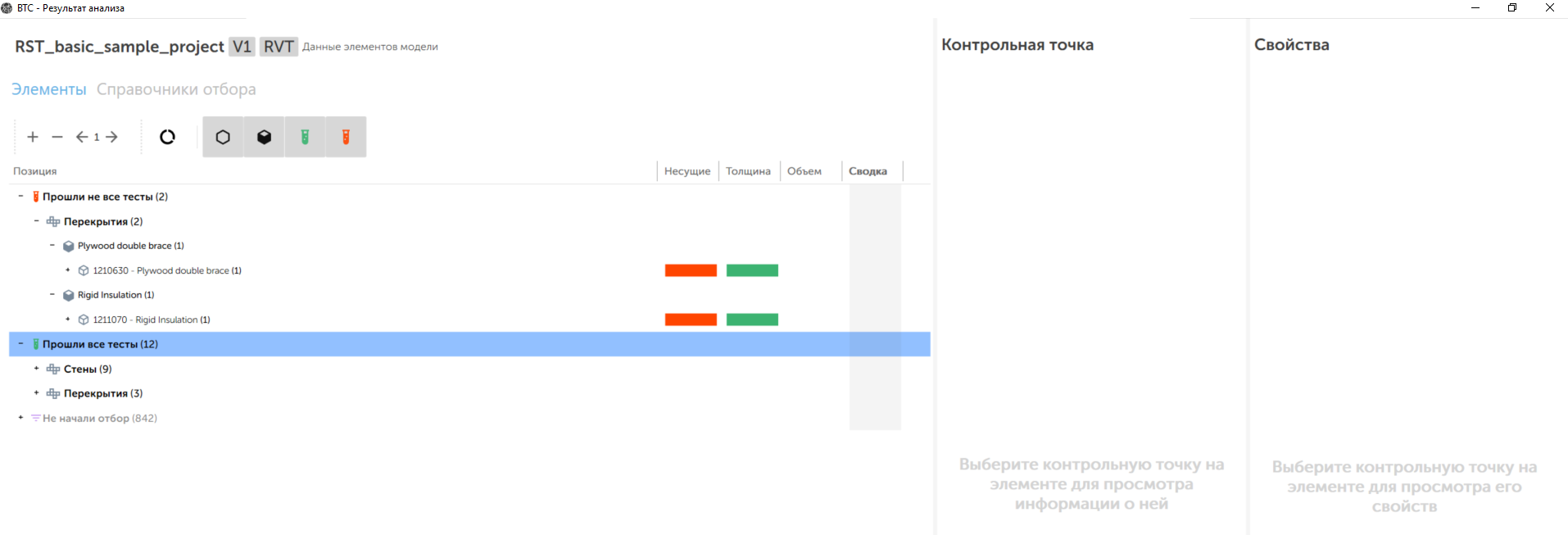

При выборе элемента из группы, можно посмотреть, какой тест был не пройден элементом. Зелёный цвет означает, что тест был пройден, красный - не пройден.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/aE_XlgI2gAsJRD-NJmoumtvO.png)
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/ZkVvn6FVytOtoSHPx2IeVoZs.png)
- Показывать группы элементов, прошедших тесты – переключаемая кнопка, которая включает/выключает показ групп элементов, прошедших тесты.
- Показывать группы элементов, не прошедших тесты – переключаемая кнопка, которая включает/выключает показ групп элементов, не прошедших тестов.
Вкладка "Справочник отбора"
Панель инструментов этой вкладки частично перекликается с панелью инструментов вкладки "Элементы" и выглядит так:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/LJxVxpgFvB0KTJVE4s5p3sIh.png)
Отличающиеся инструменты вкладки "Справочники отбора".
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/MDqfnc9HhHe2YStfLvn48nNV.png)
- Показывать пустые строки - переключаемая кнопка, которая включает/выключает показ пустых строк.
- Показывать пустые обязательные строки - переключаемая кнопка, которая включает/выключает показ пустых строк, которые были отмечены как обязательные.
- Показывать непустые строки - переключаемая кнопка, которая включает/выключает показ непустых строк.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/AC3QVgCj96PEh9cmO40rUApY.png)
- Показать строки элементов в начальных позициях – переключаемая кнопка, которая включает/выключает показ элементов в начальных позициях отбора.
- Показать строки элементов в промежуточных позициях – переключаемая кнопка, которая включает/выключает показ элементов в промежуточных позициях отбора.
- Показать строки элементов в конечных позициях – переключаемая кнопка, которая включает/выключает показ элементов в конечных позициях отбора.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/1xcL-N9VCRxmBpBi1O1xFcD2.png)
- Показывать строки элементов, не прошедших отбор – переключаемая кнопка, которая включает/выключает показ элементов, не прошедших отбор и не проходивших тесты.

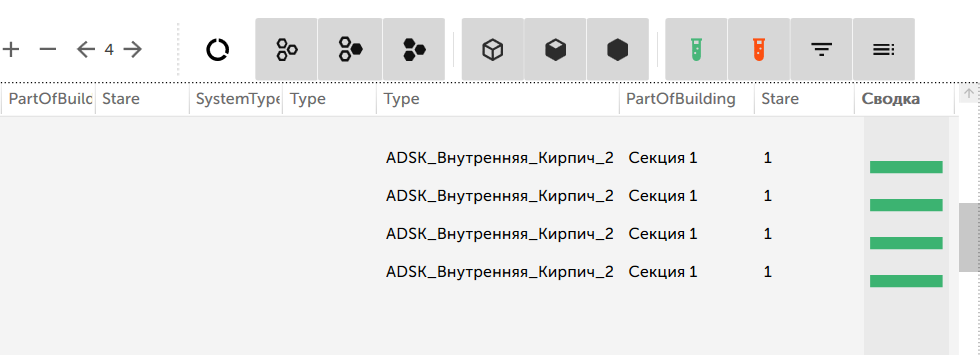

- Показать столбцы атрибутов - переключаемая кнопка, которая включает/выключает в отчете по справочникам отбора столбцы с атрибутами:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/oBK8zxfATCvYY7D6mNvfB6C2.png)
Элементы в таблице будут распределены по позициям справочника.
Подробнее о настройке атрибутов здесь.

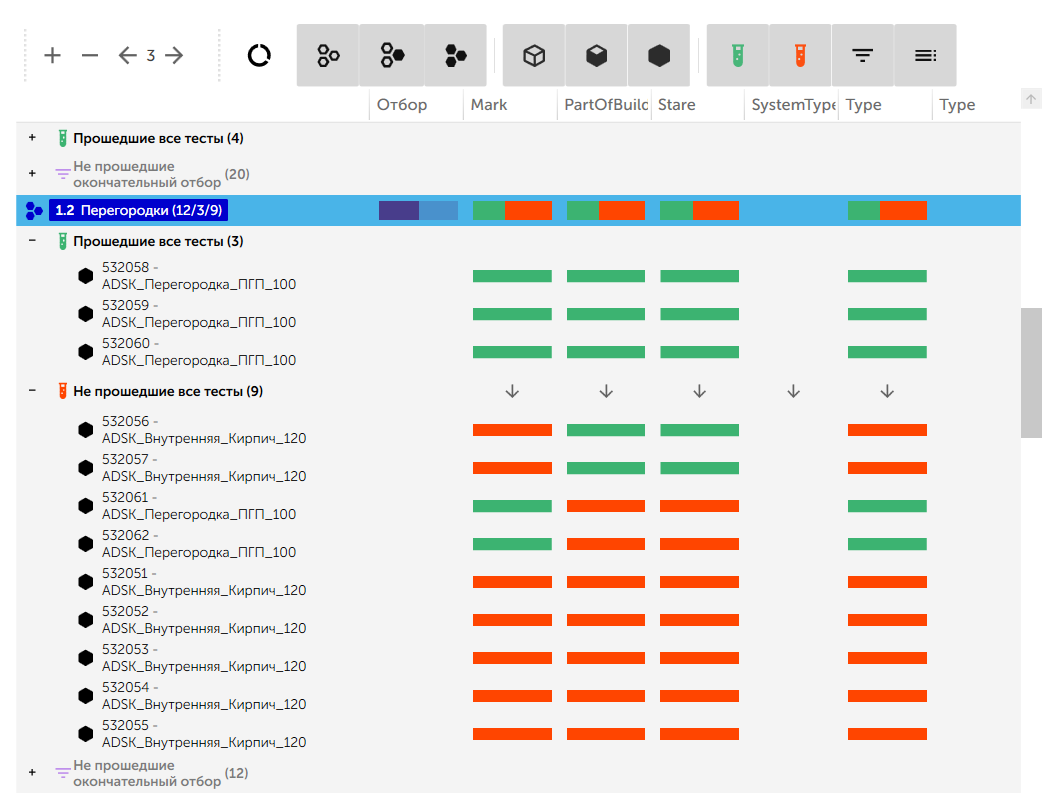

В каждой позиции будет разделение на группы:
- Прошли не все тесты
- Прошли все тесты
- Не начали отбор
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/laaT5fKuLb1pm-3a1FRzQzh0.png)

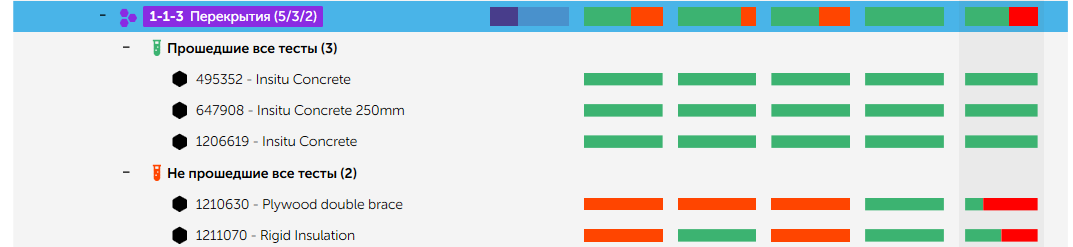

Фиолетовая шкала отображает количество всех пройденных проверок относительно их общего числа.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/7AYVh7TcG46doF8-PtR8nS7w.png)

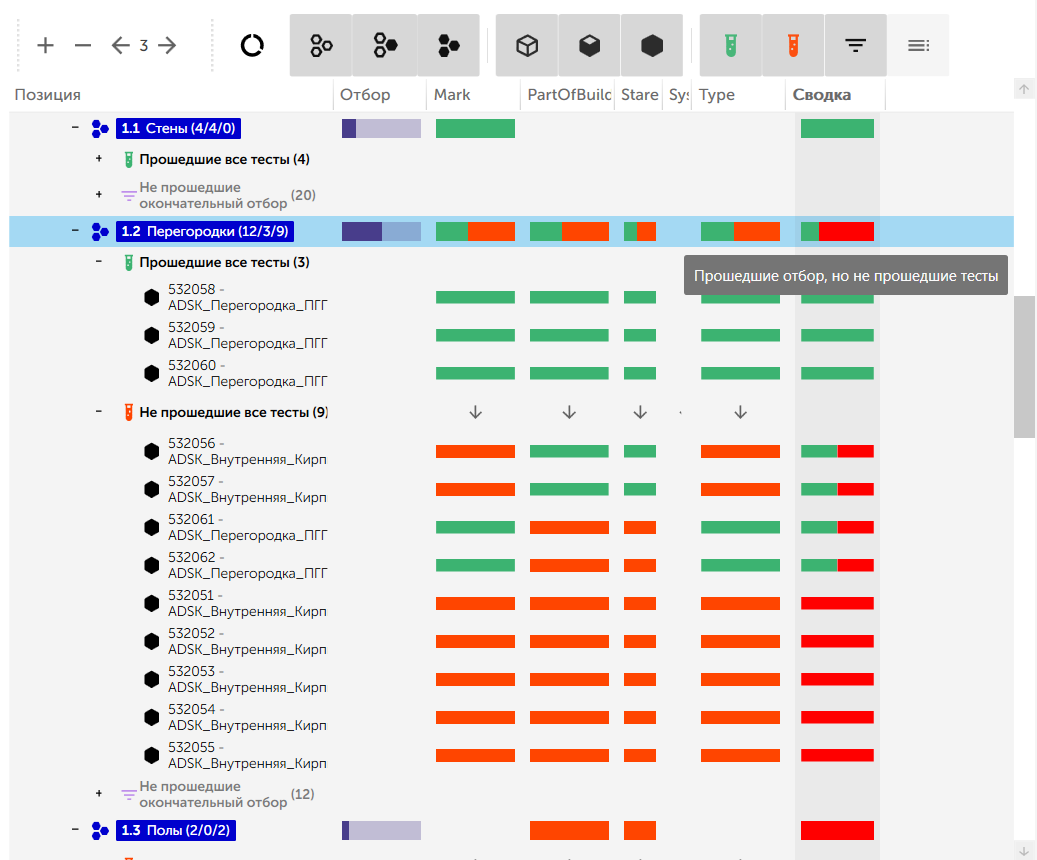

Красным на шкале отображается количество элементов в процентном соотношении, которые прошли отбор, но не прошли хотя бы один тест:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/XHdqH6vGLXvdZrbL4ikBMNbh.png)

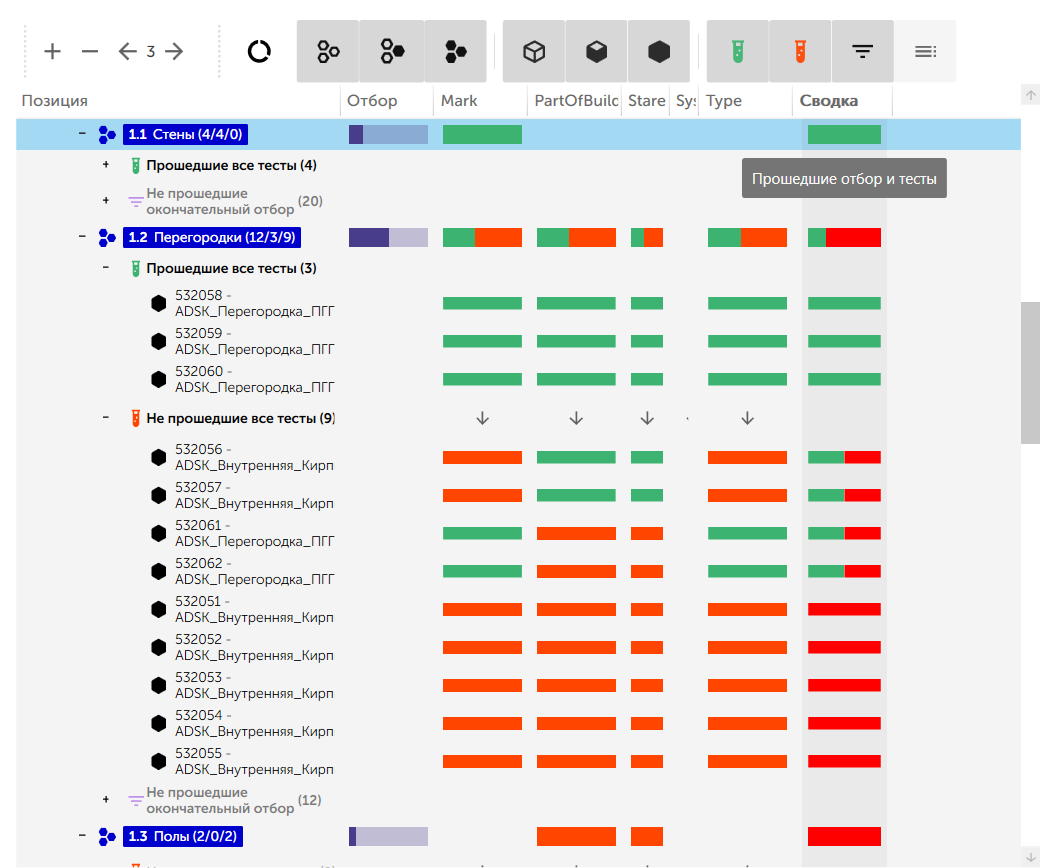

Зеленым на шкале отображается количество элементов в процентном соотношении, которые прошли отбор и все тесты:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/mQJavUdadRoszA476pSG6Z6c.png)
На вкладке "Не прошедшие все тесты" красным отображаются поля, по которым не пройдены проверки. В сводке также показана шкала, на которой отображается количество элементов в процентном соотношении, прошедших отбор и тесты, и прошедших отбор, но не прошедших тесты.
Сортировка по валидации

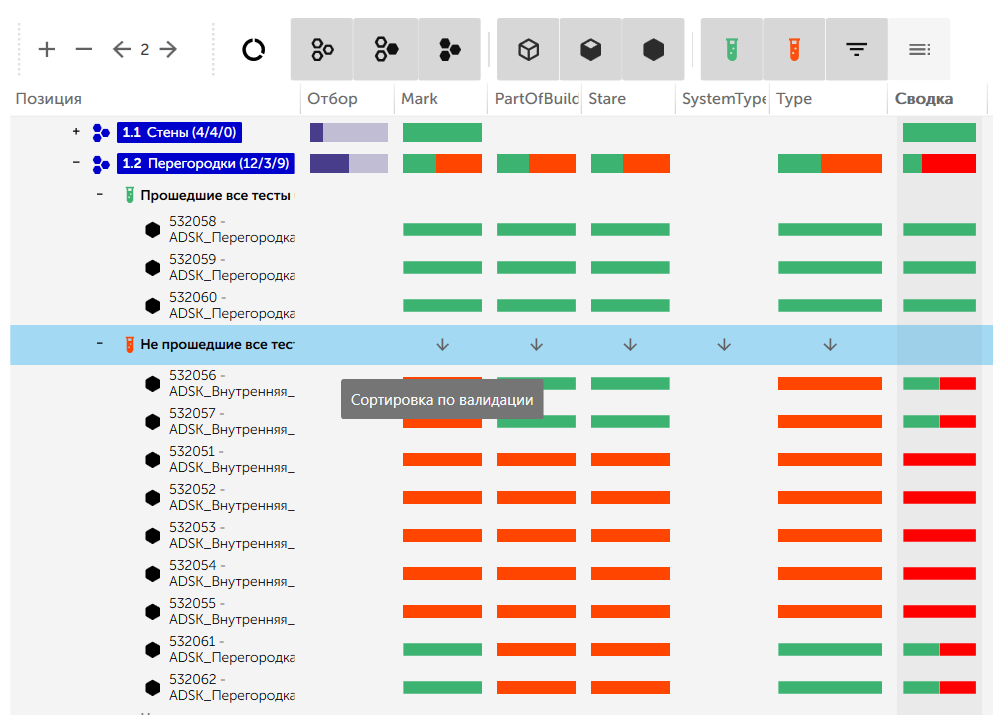

В результате анализа есть возможность отсортировать список элементов по выбранной контрольной точке. При сортировке вверху списка будут находиться элементы, не прошедшие данную контрольную точку, внизу - прошедшие данную контрольную точку:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/Oac9APVs6x28azf7tm98xBlV.png)

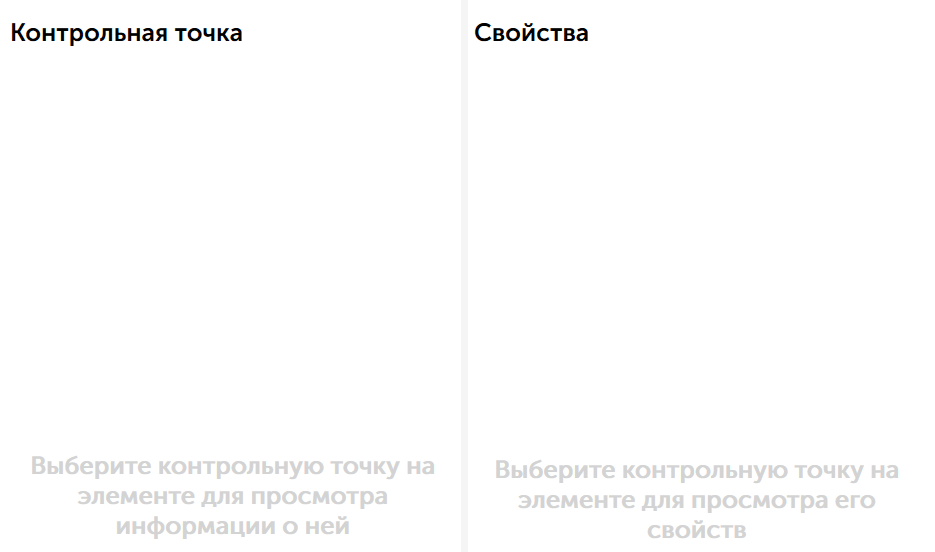

Панели "Контрольная точка" и "Свойства"
Справа от таблицы находятся два столбца: Контрольная точка и Свойства. В этих столбцах указываются привязки, по которым проходили тесты, и свойства выбранного элемента.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/-wgSXY1vgEz4CH31qVP9wemd.png)

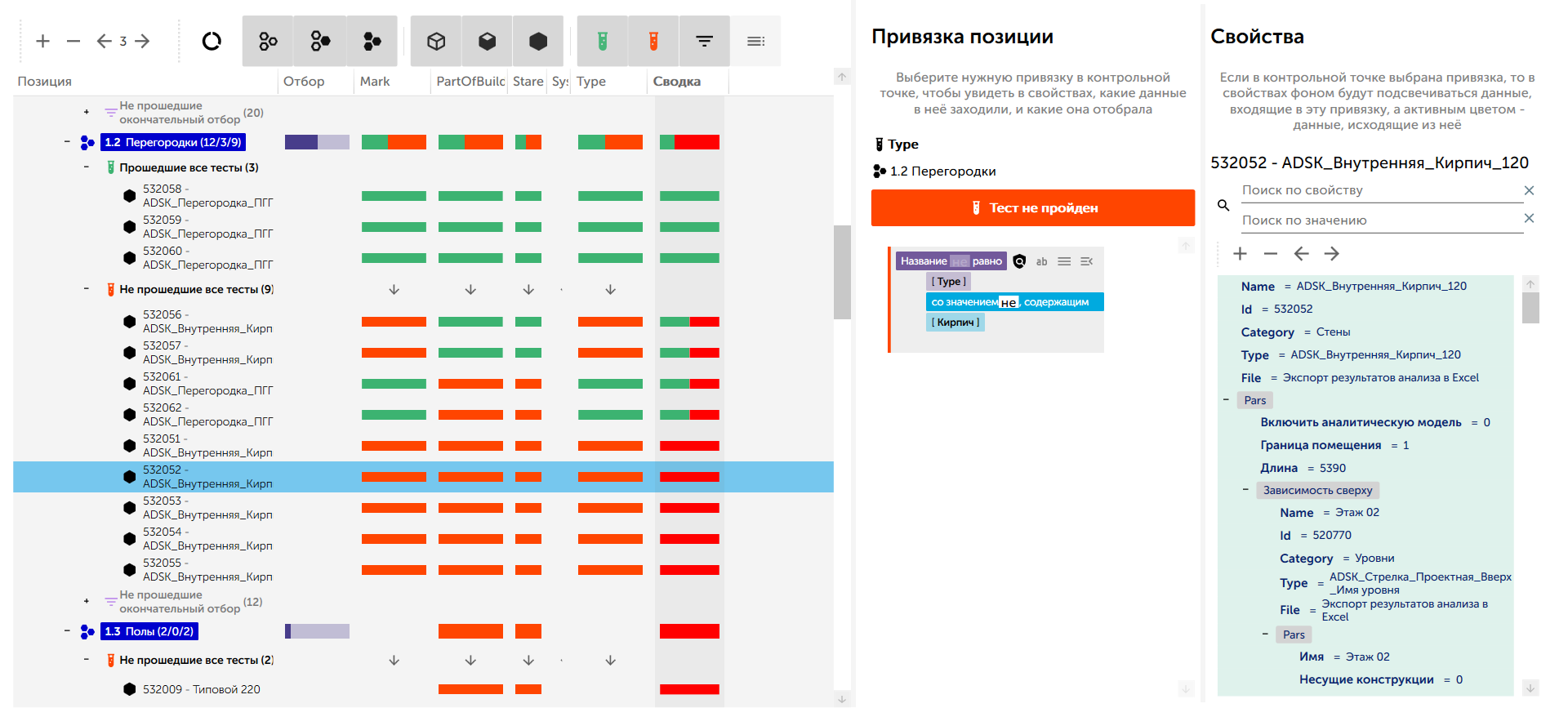

В столбце Контрольная точка показывается привязка, по которой производилось тестирование элемента. В столбце Свойства показываются свойства выделенного элемента. Чтобы активировать столбцы, нужно выбрать контрольную точку.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/iUbRSYxC5B9GdH4qb0lHGyfm.png)

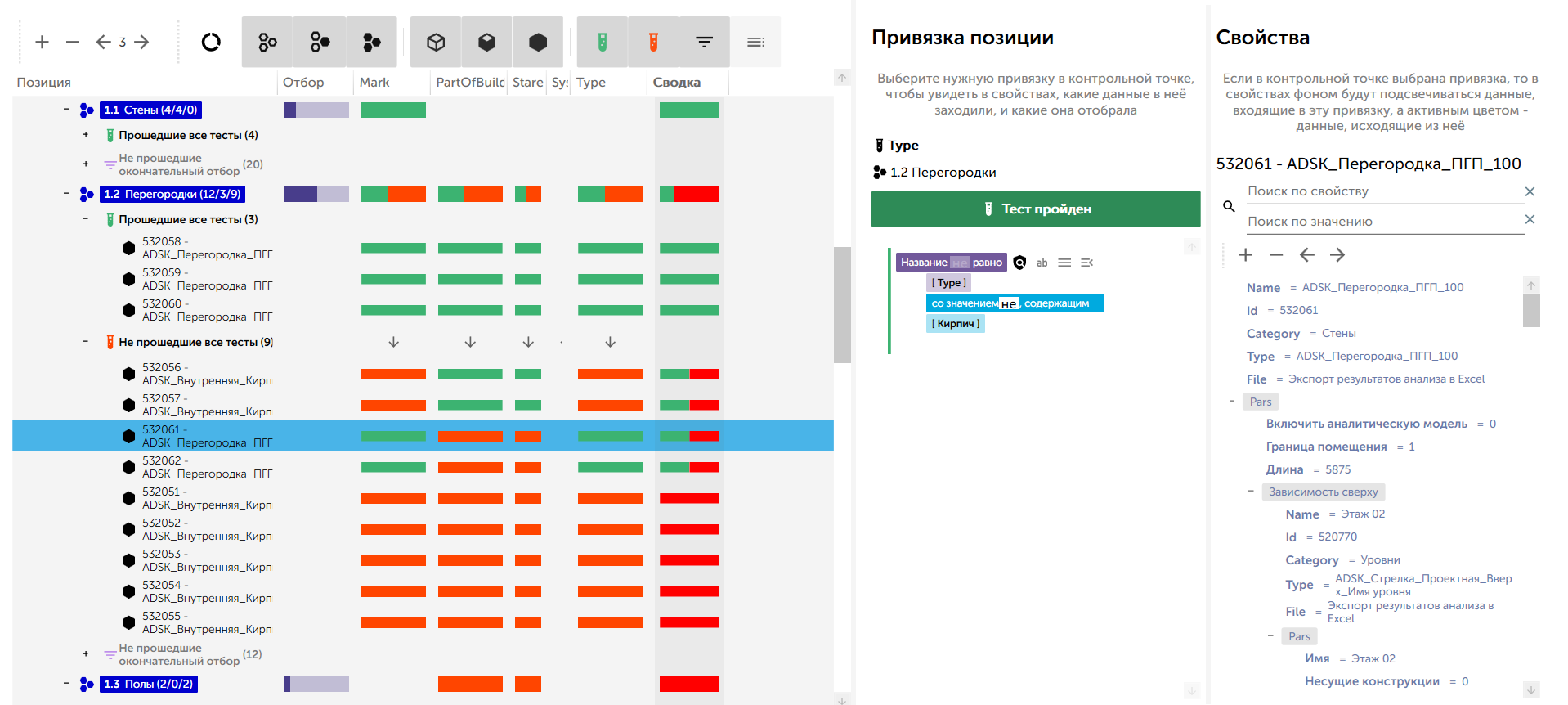

После выбора привязки можно посмотреть, как именно происходил анализ данных. Каждая привязка может принимать на вход определенный диапазон свойств, анализировать их и выдавать найденные результаты. Эти результаты могут быть отдельным свойством, группой свойств или целым диапазоном свойств.
Светло-зеленый фон свойств указывает на то, что свойство или диапазон участвует в анализе.
Зелёный цвет указывает на свойства, которые были отобраны, найдены или отобраны привязкой.
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/9M4T4qufZUPGrF5Zh7iw1Vnj.png)
Над привязкой пишется родительская позиция справочника, из которой был взят элемент.
В элементах, которые не прошли тест также можно посмотреть, как проходил тест. Если свойство в элементе было найдено, но значение не подходило под условие, то свойство окрасится в красный.

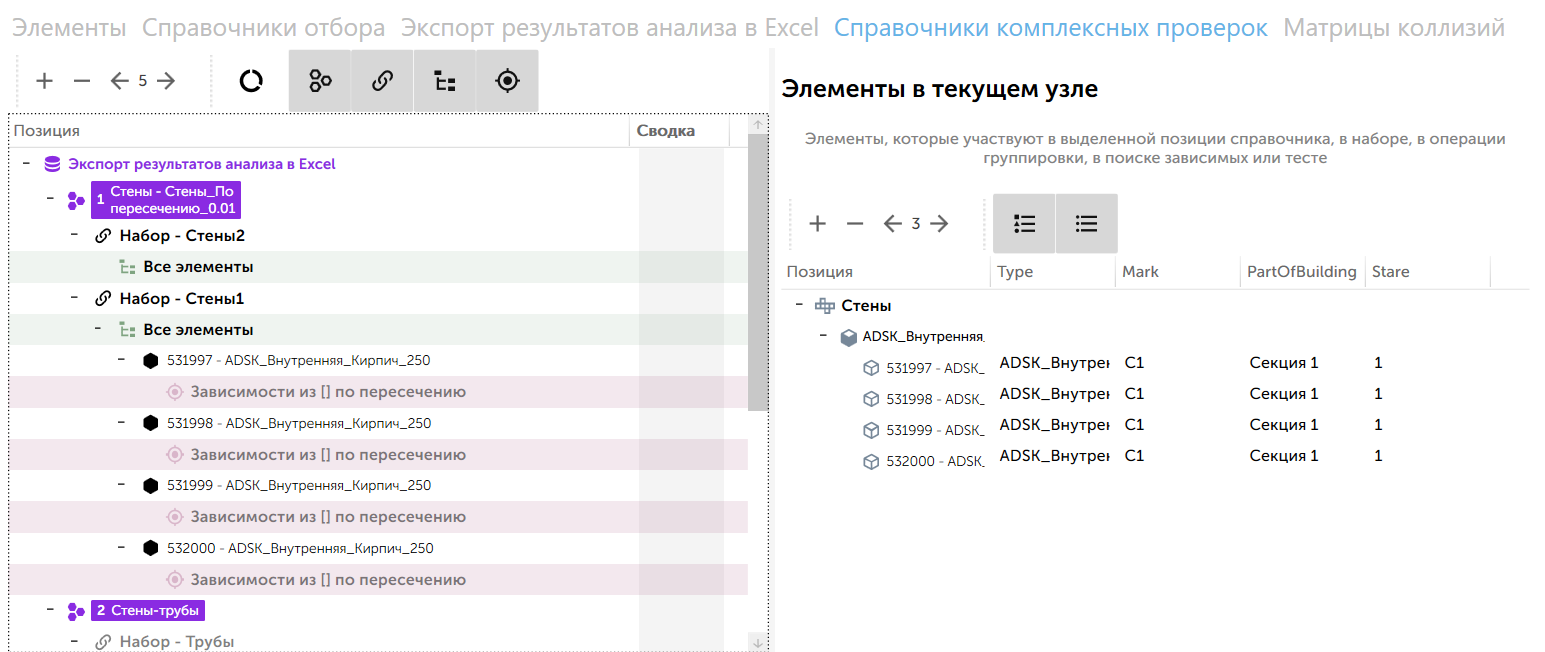

Вкладка "Справочники комплексных проверок"
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/6U38-fSru69mGSrC-0EC3X7i.png)
Панель инструментов
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/1bYiQ2EdxwY8AbZBTPEhWZK6.png)
- Посмотреть в 3D – при нажатии откроется модель в режиме анализа
- Показать пустые строки – показывает/скрывает пустые строки
- Показать строки наборов – показывает/скрывает строки наборов
- Показать строки групп– показывает/скрывает строки групп
- Показать строки зависимых – показывает/скрывает строки зависимых

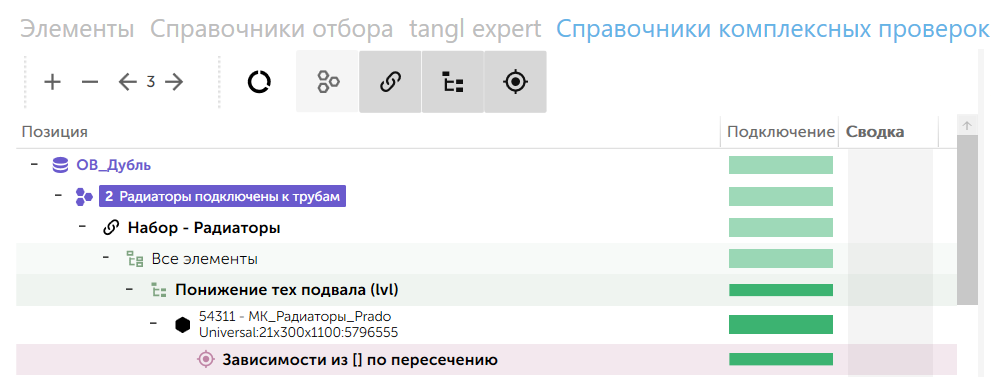

Таблица позиций
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/9lTqOQiwmkLwzNwafV6VMeyQ.png)
Данная таблица позиций имеет 7 уровней вложенностей:
- Название справочника
- Название позиции
- Название набора
- Название группы
- Название переменной
- Название элемента
- Название зависимости
Типы зависимостей
- Зависимость по переменной
- Зависимость по перекрытию
- Зависимость по пересечению
- Зависимость по дублированию

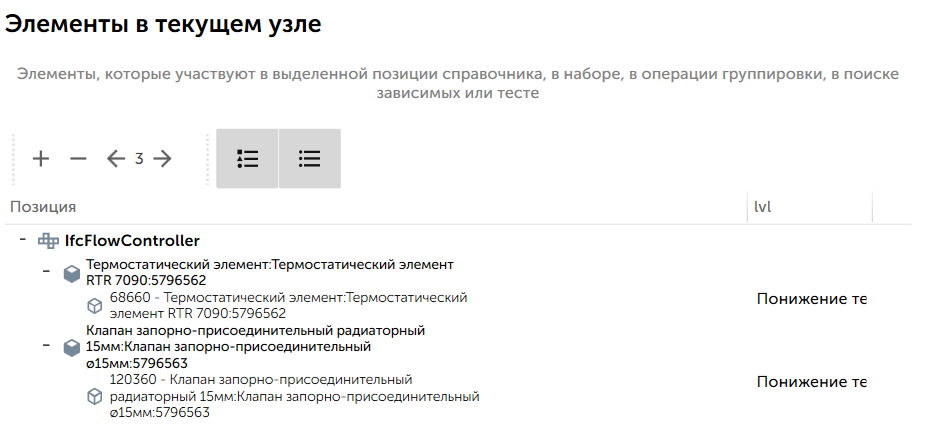

Панель "Элементы в текущем узле"
Содержит элементы, которые участвуют в выделенной позиции справочника, в наборе, в операции группировки, в поиске зависимых или тесте
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/gcdKyLjnNixTzyq75s7_xO2H.png)
Панель инструментов
На панели инструментов помимо перемещения по уровням вложенности, есть два инструмента, с помощью которых можно группировать элементы по категориям и типам:
![](https://slabstatic.com/prod/uploads/4ojndffx/posts/images/preload/FnYR-45jyYwMRfv3ZYYBa7r6.png)
- Включает/отключает группировку элементов по категориям
- Включает/отключает группировку элементов по типам
