Импорт моделей

Импорт IFC-моделей на платформу Tangl с помощью приложения

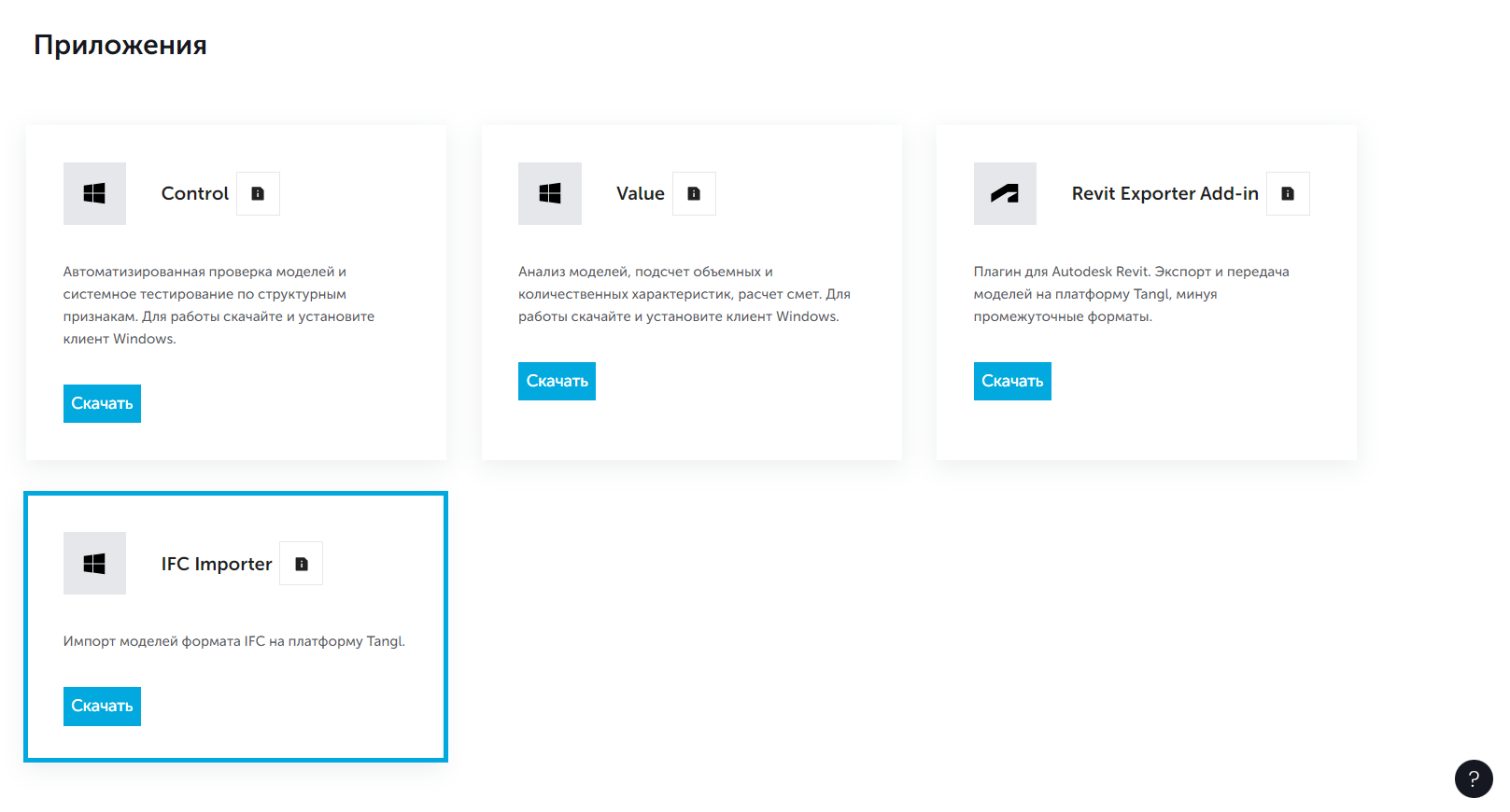

Файлы формата IFC загружаются на платформу с помощью приложения IFC Importer. Для установки приложения необходимо зайти в личный кабинет на вкладку "Приложения", найти IFC Importer, скачать его и установить на своё устройство, следуя инструкциям по установке.

После установки открыть приложение и авторизоваться в личном кабинете. Затем загрузить модели удобным способом. Они будут отображаться в личном кабинете той компании, в которую они были загружены.

Более подробно про импорт моделей в формате IFC здесь.

Импорт RVT-моделей на платформу Tangl с помощью плагина Revit

Файлы формата RVT загружаются с помощью плагина Revit.

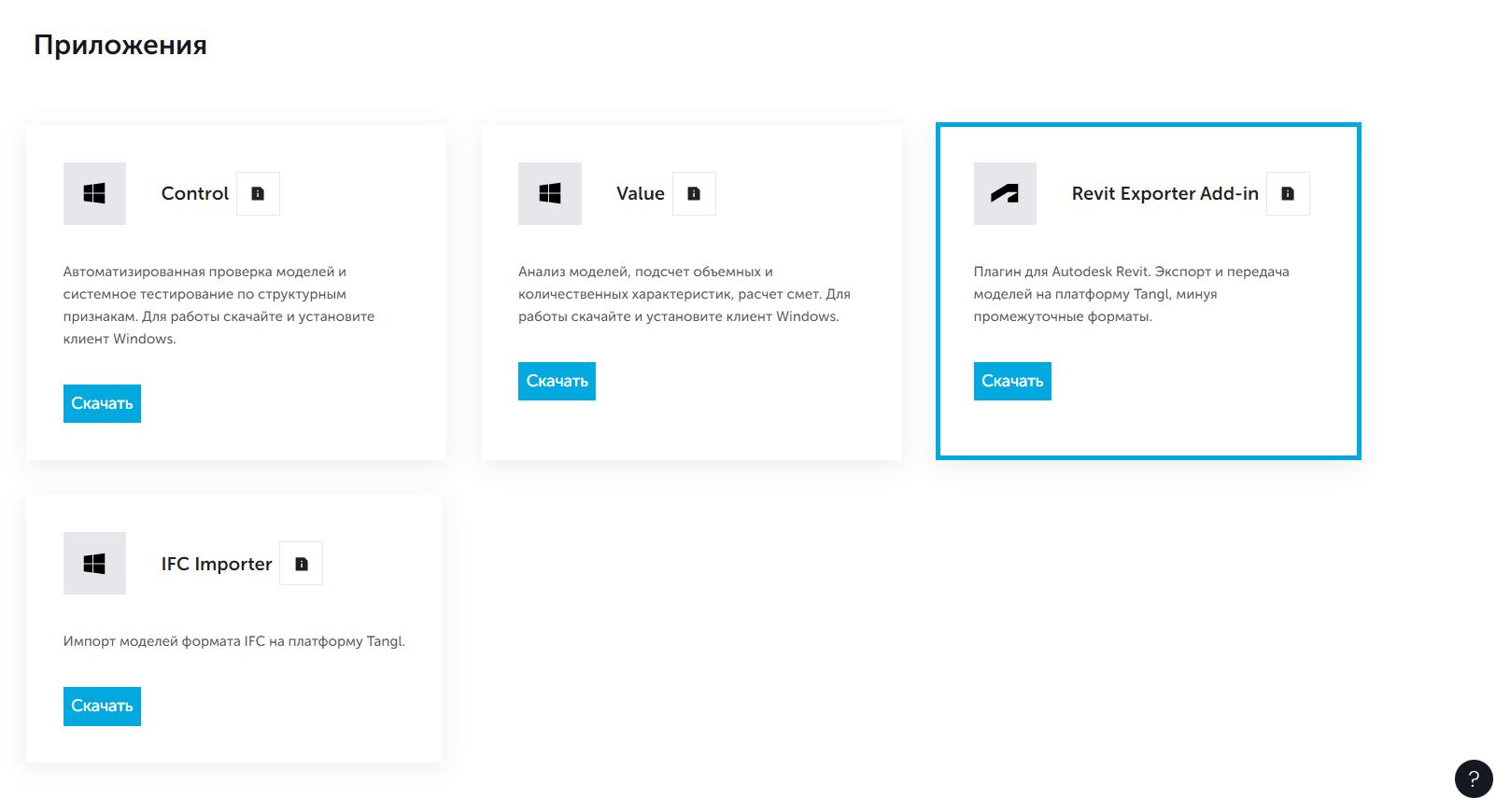

Для установки плагина зайти в личный кабинет на вкладку "Приложения", найти Revit Exporter Add-in, скачать его и установить на своё устройство, следуя инструкциям по установке.

После установки открыть Autodesk Revit и выбрать нужную модель.

На панели инструментов появится вкладка Tangl. Необходимо перейти в неё, нажать "Авторизоваться" и ввести данные для входа в систему. Затем подготовить модель, настроить необходимые параметры и нажать на панели инструментов Тангл "Отправить данные". Модель отправится в личный кабинет сервиса Тангл.

Более подробно о том, как экспортировать с помощью плагина Revit

Более подробно про средство просмотра и панель инструментов здесь.

Импорт IFC-моделей на платформу Tangl напрямую

Файлы формата IFC загружаются на вкладке "Модели". Для этого необходимо рядом с именем пользователя нажать на значок "Модели":

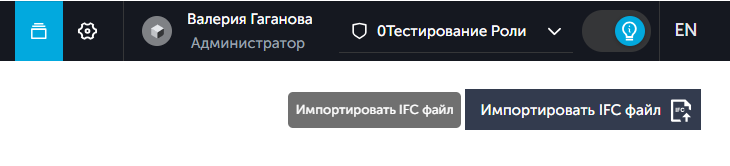

Откроется окно работы с моделями, в правом верхнем углу этого окна будет кнопка "Импортировать ifc файл":

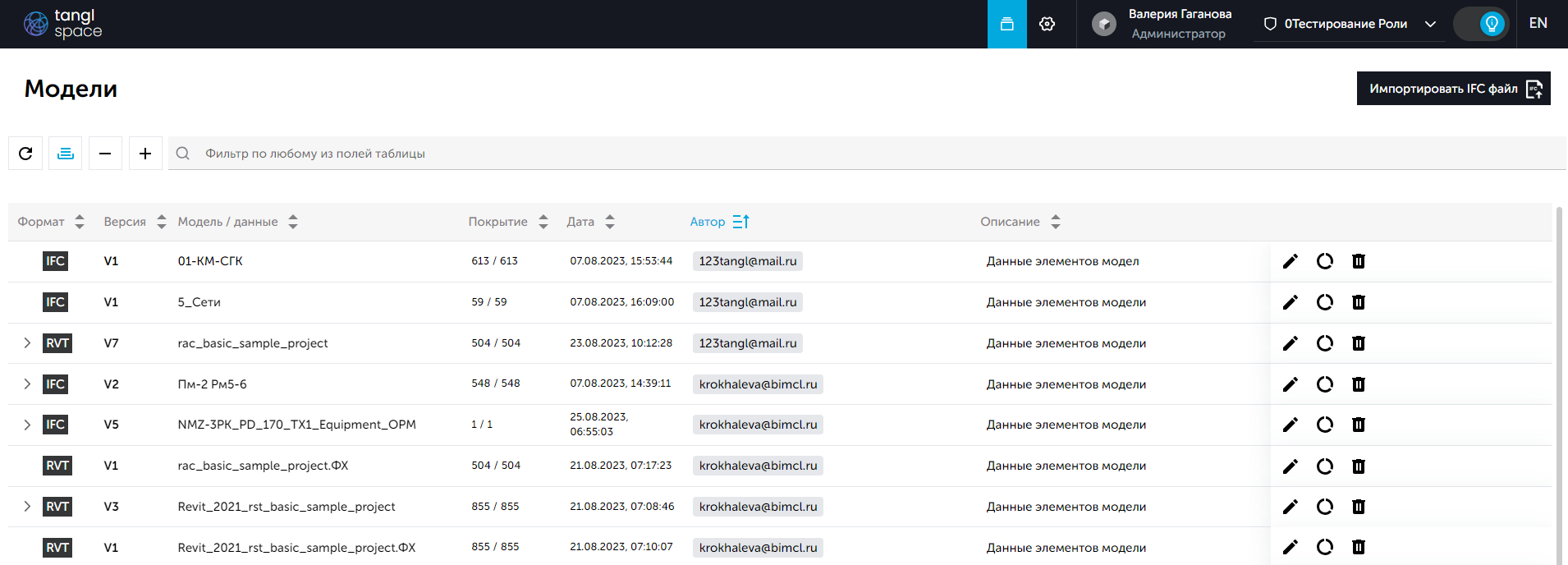

После нажатия на кнопку, выбрать из каталога на устройстве нужную модель. Загрузка будет происходить в фоновом режиме. После загрузки файл появится на вкладке в списке загруженных файлов:
